- Produktbeschreibung

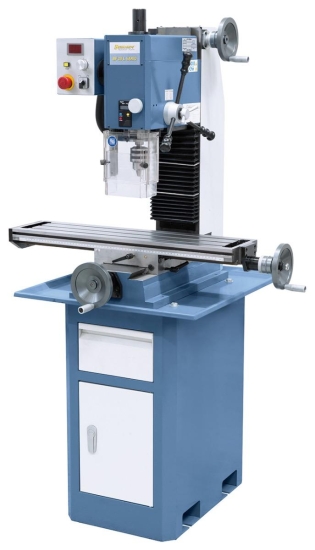

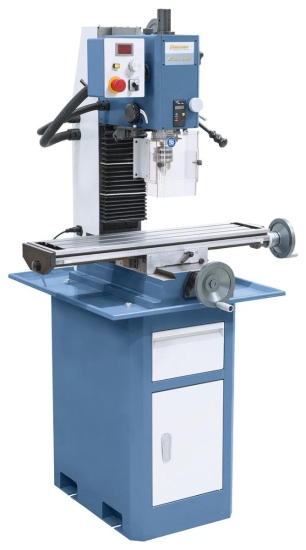

Die Bohr- und Fräsmaschine BF 28 L Vario ist bereits in der Grundausstattung mit einer digitalen Drehzahl- und Pinolenhubanzeige ausgestattet. Ihren Einsatzbereich findet diese Maschine beim professionellen Anwender, im Modellbau und im Ausbildungsbereich.
Technische Daten:
Bohrleistung in Stahl: | 28 mm |
Stirnfräser max.: | 63 mm |
Schaftfräser max.: | 20 mm |
Gewindeschneiden max.: | M 20 |
Ausladung: | 210 mm |
Abstand Spindel/Tisch min./max.: | 110 – 375 mm |
Pinolenhub: | 78 mm |
Spindeldrehzahl, stufenlos: | 100 – 1800 / 280 – 5000 U/min |
Spindelaufnahme: | MK 3 |

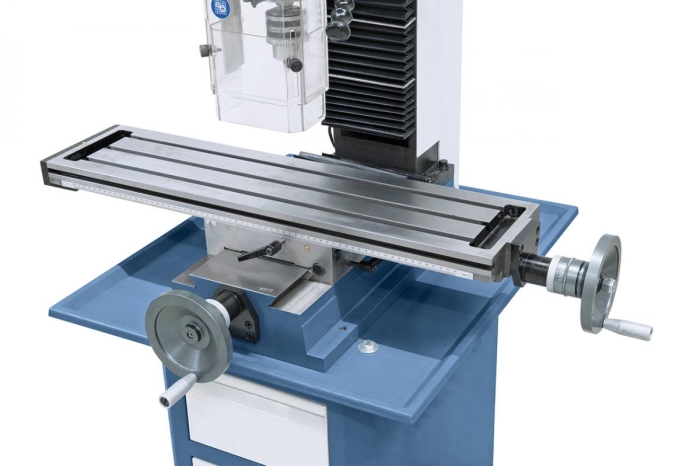

Tischgröße: | 740 x 180 mm |
Verfahrweg (x / y): | 500 / 220 mm |
Höhenverstellung Fräskopf: | 265 mm |
T-Nutengröße: | 12 mm |
Motor-Abgabeleistung S1 100%: | 1,1 kW / 230 V |
Motor-Aufnahmeleistung S6 40%: | 1,6 kW / 230 V |
Maschinenabmessung (B x T x H): | 970 x 770 x 940 mm |
Gewicht ca.: | 143 kg |
* ohne Untergestell |
Beschreibung:
- Variable Drehzahleinstellung, Drehzahl kann stufenlos an das Werkstück angepasst werden

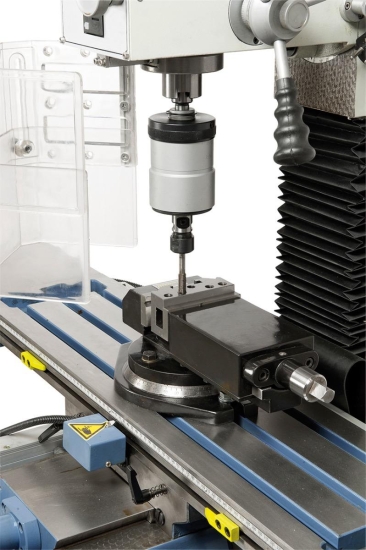

- Vielseitige Anwendungsmöglichkeiten, z.B. Gewindebohren, Nutfräsen, Schlitzfräsen, ...

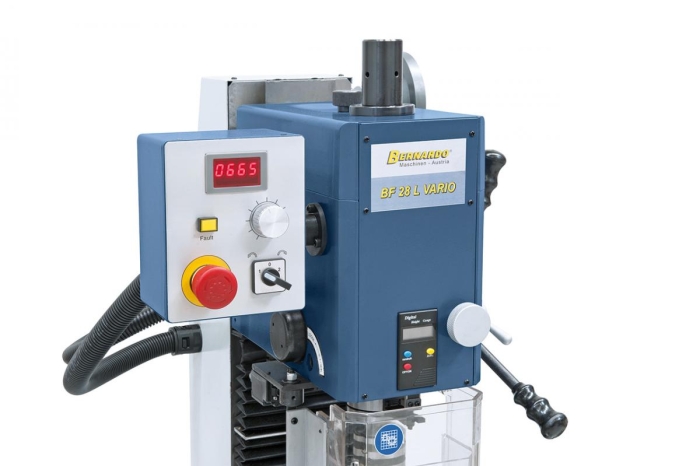

- Serienmäßig mit Rechts-Linkslaufeinrichtung und digitaler Pinolenhubanzeige

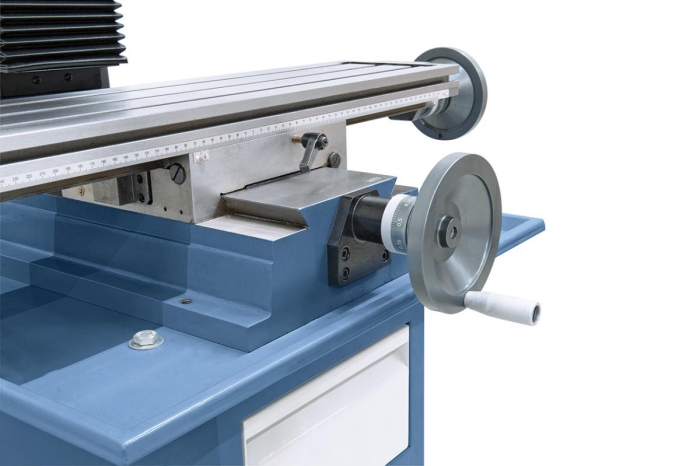

- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Hohe Rundlaufgenauigkeit der Pinole durch Kegelrollenlager (? 0,015 mm)
- Serienmäßig mit Gewindeschneideinrichtung
- Ergonomisch angebrachte Schalt- und Bedienelemente
- Präzise Pinolenzustellung beim Fräsen mittels Handrad
- Hohe Laufruhe durch geschliffene Getriebezahnräder
- Großer Drehzahlbereich (2 Stufen) von 100 - 5000 U/min
Lieferumfang:
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 3 / B 16
- Anzugsspindel M 12
- Digitale Drehzahlanzeige
- Digitale Bohrtiefenanzeige
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
Lieferbares Sonderzubehör: B28-1000 Spannwerkzeugsortiment 58-tlg., 12 mm, M 10, B28-2080 Maschinenschraubstock KV 100, B32-1060 Kantentaster SOE 20 S, B42-1016 Schaft-Schruppfräser HSS, TiN-beschichtet, B42-1020 TITAN-Schaftfräserkassette 20-tlg., B28-2026 Präzisions-Maschinenschraubstock PS 75, B27-1033 Horizontal- und Vertikalrundtisch RT 5, B27-1034 Schwenkbarer Rundtisch RT 4 S, B24-1096 Gewindeschneidapparat Super M5 - M12, B28-2032 Zweiachs-Präzisions-Maschinenschraubstock PTS 75, B27-1033 Horizontal- und Vertikalrundtisch RT 5
