- Produktbeschreibung

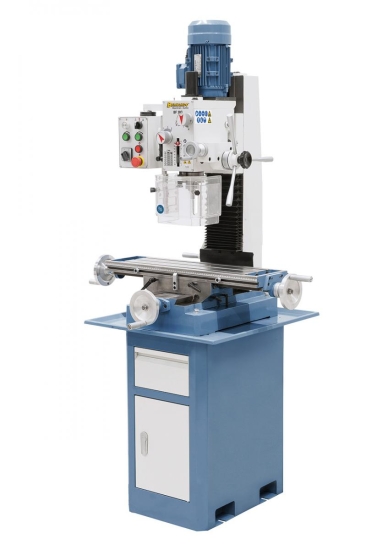

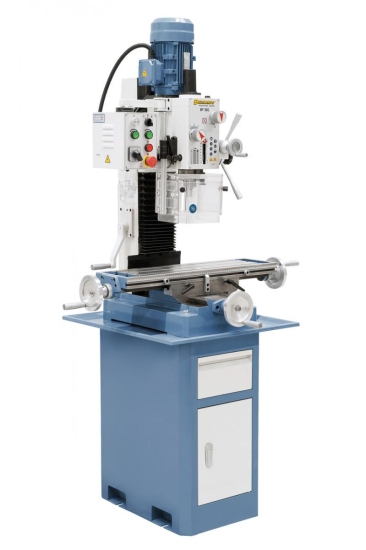

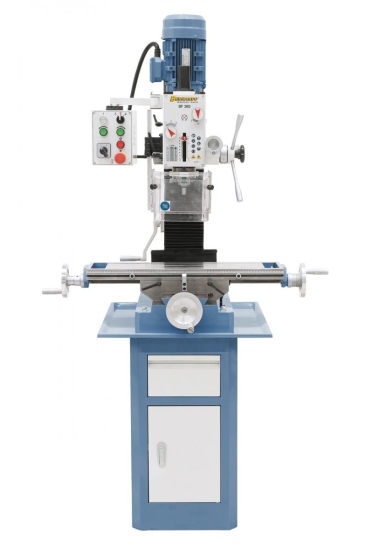

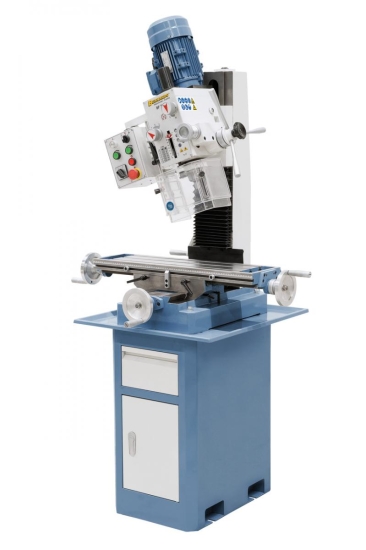

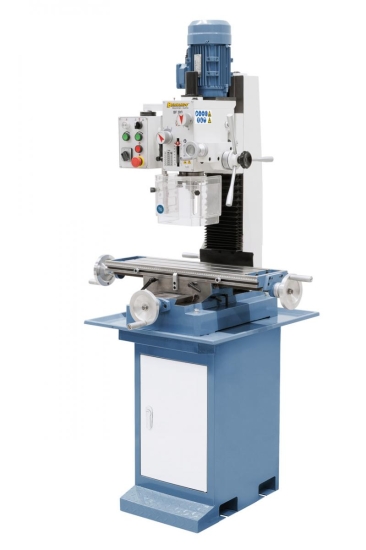

Das Modell BF 30 G ist eine kostengünstige Bohr- und Fräsmaschine. Durch die Schwalbenschwanzführung des Getriebekopfes wird ein Höchstmaß an Präzision und Stabilität gewährleistet. Ihren Einsatzbereich findet dieses Modell hauptsächlich beim Heimwerker.
Technische Daten:
| Allgemeine Daten | |
| Bohrleistung in Stahl: | 30 mm |
| Stirnfräser max.: | 63 mm |
| Schaftfräser max.: | 25 mm |
| Ausladung: | 170 mm |
| Abstand Spindel / Tisch: | 105 - 465 mm |
| Pinolenhub: | 70 mm |
| Spindeldrehzahl: | (12) 95 - 2840 U/min |
| Spindelaufnahme: | MK 3 |
| Tischgröße: | 700 x 190 mm |
| Verfahrweg (x / y): | 375 / 230 mm |
| Fräskopf schwenkbar: | -45° bis +45° |
| Höhenverstellung Fräskopf: | 360 mm |
| T-Nutengröße: | 12 mm |
| Motor-Abgabeleistung S1 100%: | 0,75 / 1,1 kW (400 V) |
| Motor-Aufnahmeleistung S6 40%: | 1,1 / 1,6 kW (400 V) |
| Maschinenabmessung (B x T x H): | 1000 x 720 x 1300 mm |
| Gewicht ca.: | 190 kg |
* ohne Untergestell
Beschreibung:

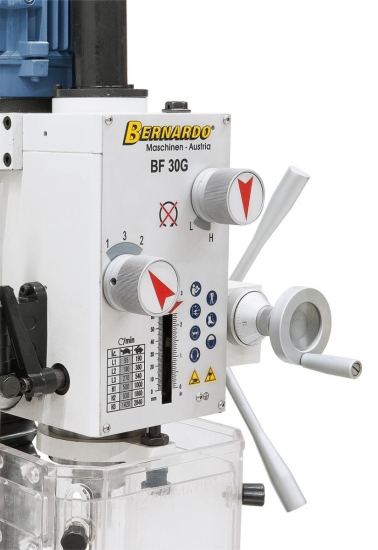

- 12 schaltbare Drehzahlen durch leistungsstarken 2-Stufen-Motor
- Qualitätskugellager sorgen für eine hohe Rundlaufgenauigkeit
- Vielseitige Anwendungsmöglichkeiten wie Bohren, Fräsen, Gewindeschneiden,…
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Rechts- und Linkslaufeinrichtung zum Gewindeschneiden
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen, usw.
- Optimales Preis-Leistungsverhältnis für den kostenbewussten Anwender
- Hochwertiger Aluminium-Motor, konzipiert für längeren Einsatz
- Graugusstisch mit T-Nuten und umlaufender Kühlmittelrinne
Lieferumfang:
- Bohrfutterdorn MK 3 / B 16
- Zahnkranzbohrfutter 3 - 16 mm / B 16
- Anzugsspindel M 12

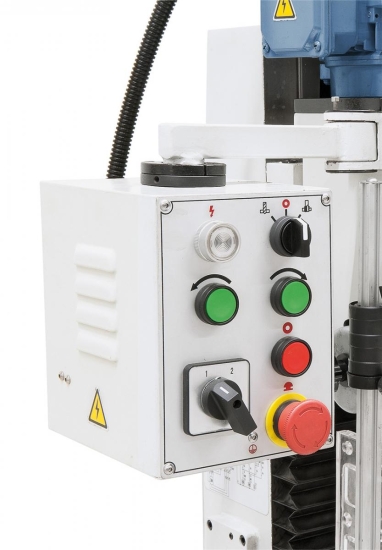

- Gewindeschneideinrichtung

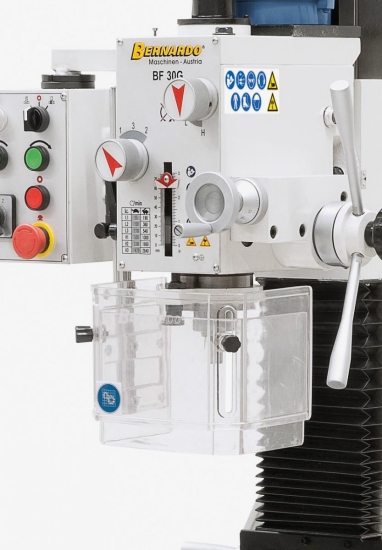

- Höhenverstellbare Schutzabdeckung
- Längsmeßskala
- Bedienwerkzeug
Lieferbares Sonderzubehör:
B28-1000 Spannwerkzeugsortiment 58-tlg., 12 mm, M 10
B28-2085 Weitspann-Maschinenschraubstock FJ 100
B32-1060 Kantentaster SOE 20 S
B35-1020 Parallelunterlagensatz 28-tlg.
B42-1016 Schaft-Schruppfräser HSS, TiN-beschichtet
B42-1020 TITAN-Schaftfräserkassette 20-tlg.
B51-1000 Universal-Kühlmitteleinrichtung 11 Liter - 400 V
B27-1033 Horizontal- und Vertikalrundtisch RT 5
B27-1045 Halbuniversal-Teilkopf BS-0
B24-1090 Gewindeschneidapparat MK 3 / M3 - M12
B51-1000 Universal-Kühlmitteleinrichtung 11 Liter - 400 V
