- Produktbeschreibung

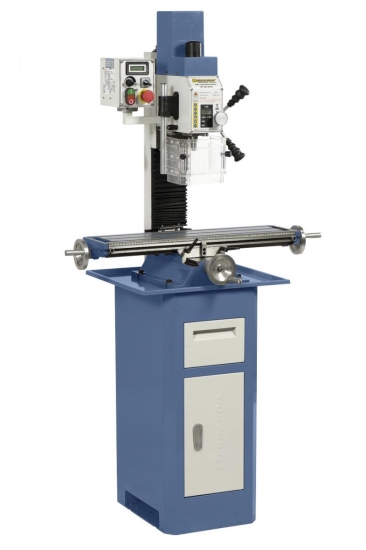

Die Bohr- und Fräsmaschine KF 25 L Vario ist bereits in der Grundausstattung mit einer digitalen Drehzahl- und Pinolenhubanzeige ausgestattet. Dieses Modell bietet zusätzlich einen Verfahrweg in der x-Achse von 490 mm. Ihren Einsatzbereich findet diese Maschine beim professionellen Anwender, im Modellbau und im Ausbildungsbereich.
Technische Daten:
| Bohr- und Fräseigenschaften | |
| Bohrleistung in Stahl: | 20 mm |

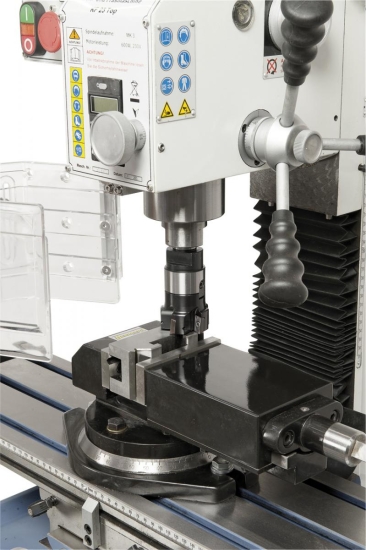

| Stirnfräser max.: | 63 mm |
| Schaftfräser max.: | 20 mm |
| Spindel und Antrieb | |
| Spindeldrehzahl, stufenlos: | 50 - 1125 / 100 - 2250 U/min |
| Spindelaufnahme: | MK 2 |
| Tisch und Verfahrweg | |
| Tischgröße: | 700 x 180 mm |
| Verfahrweg (x / y): | 490 / 150 mm |
| Motor und Leistung | |
| Motor-Abgabeleistung S1 100%: | 0,60 kW / 230 V |
| Motor-Aufnahmeleistung S6 40%: | 0,90 kW / 230 V |
| Abmessungen und Gewicht | |
| Maschinenabmessung (B x T x H): | 950 x 560 x 930 mm |
| Gewicht ca.: | 120 kg |
* ohne Untergestell
Beschreibung:

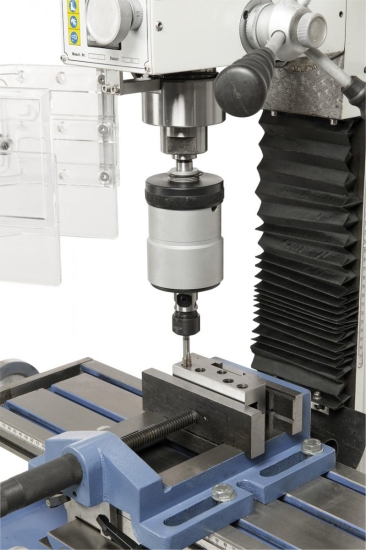

- Vielseitige Anwendungsmöglichkeiten, z.B. Gewindebohren, Nutfräsen, Schlitzfräsen,...
- Serienmäßig mit Rechts- Linkslauf zum Gewindeschneiden
- Ergonomisch angebrachte Schalt- und Bedienelemente
- Massiver Kreuztisch mit einfach ablesbarer Längsmeßskala
- Drehzahl kann stufenlos an das Werkstück angepasst werden
- 2-Stufengetriebe für optimale Kraftübertragung
- Hohe Rundlaufgenauigkeit der Pinole durch Kegelrollenager (? 0,015 mm)
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.

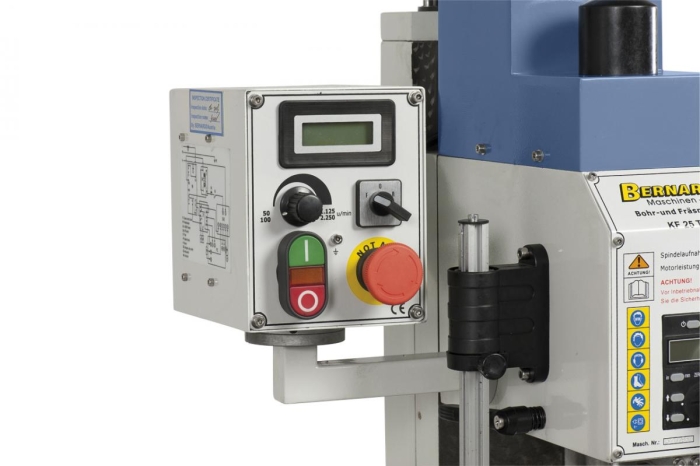

- Serienmäßig mit digitaler Pinolenhubanzeige und Drehzahlanzeige
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
- Inkl. EMV-Filter; schützt elektrische Geräte vor elektromagnetischen Störungen
Lieferumfang:
- Bohrfutterdorn MK 2 / B 16
- Anzugsspindel
- Tischlänge 700 mm
- Digitale Pinolenhubanzeige
- Digitale Drehzahlanzeige
- EMV-Filter nach CE-Norm
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug

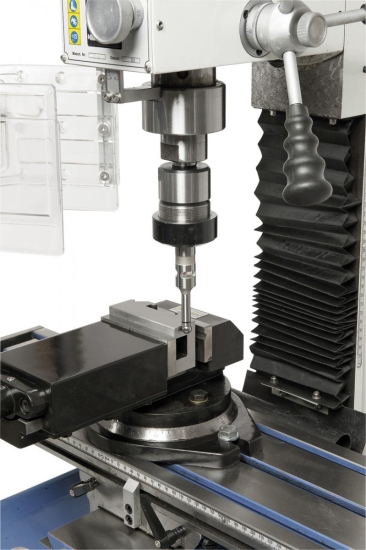

Lieferbares Sonderzubehör:
B26-1002 Fräser-Spannzangenfutter-Set ER25, MK 2, 8-tlg.
B25-1006 Aufnahmeschaft MK 2
B27-1025 Horizontal- und Vertikalrundtisch HV 4 Set
B28-1000 Spannwerkzeugsortiment 58-tlg., 12 mm, M 10
B28-2080 Maschinenschraubstock KV 100
B28-2085 Weitspann-Maschinenschraubstock FJ 100
B42-1010 Schaft-Schruppfräser HSS 7-tlg.
B42-1016 Schaft-Schruppfräser HSS, TiN-beschichtet
B42-1020 TITAN-Schaftfräserkassette 20-tlg.
B56-1010 Modell BF 2
B42-1010 Schaft-Schruppfräser HSS 7-tlg.
