- Produktbeschreibung
Produktbeschreibung

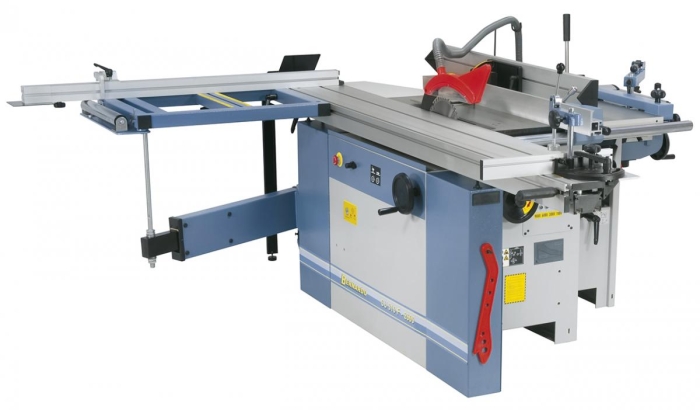

Das Holzbearbeitungszentrum CU 310 F bietet dem professionellen Anwender ein Höchstmaß an Einsatzmöglichkeiten und Leistung. Durch die Kombination aus Abricht-, Dickenhobel-, Kreissäge-, Fräs- und Langlochbohrmaschine bietet diese Maschine einen großen Einsatzbereich auf engstem Raum.
Technische Daten:
| Abrichthobel | |
| Abrichtbreite: | 310 mm |
| Tischlänge: | 1390 mm |
| Tischhöhe: | 850 mm |
| Hobelwellendrehzahl: | 4800 U/min |
| Hobelmesser: | 3 Stk. |
| Hobelwellendurchmesser: | 70 mm |
| Abrichtanschlag: | 1220 x 150 mm |
| Abrichtanschlag schwenkbar: | 90° bis 45° |
| Max. Spanabnahme: | 4 mm |
| Motor-Abgabeleistung S1 100%: | 2,8 kW (3,8 PS) |
| Motor-Aufnahmeleistung S6 40%: | 3,9 kW (5,3 PS) |

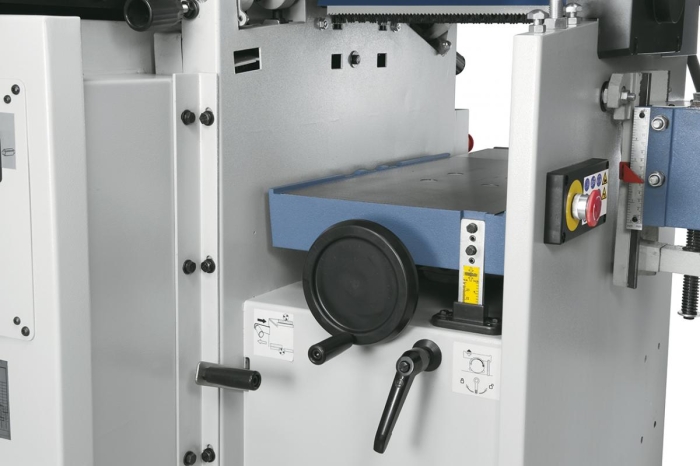

| Dickenhobel | |
| Tischlänge: | 540 mm |
| Hobelbreite: | 305 mm |
| Dickendurchlass, min/max.: | 5 - 225 mm |
| Max. Spanabnahme: | 2 mm |
| Vorschubgeschwindigkeit: | 6 m/min |
| Absauganschluss Ø: | 100 mm |
| Langlochbohreinrichtung | |
| Bohrtischgröße: | 500 x 200 mm |
| Westcott-Bohrfutter: | 0 - 16 mm |
| Max. Bohrtiefe: | 155 mm |
| Bohrbreite: | 285 mm |
| Höhenverstellung: | 140 mm |
| Absauganschluss Ø: | 100 mm |
| Kreissäge | |
| Tischabmessung: | 830 x 300 mm |
| Tischhöhe: | 850 mm |
| Tischverlängerung: | 505 x 300 mm |
| Auslegertisch mit Rolle: | 830 x 530 mm |
| Formattisch: | 2600 x 270 mm |
| Besäumlänge: | 2600 mm |
| Max. Sägeblattdurchmesser: | 315 x 30 mm |
| Max. Schnitthöhe 90° / 45°: | 100 / 80 mm * |
| Schnittbreite am Parallelanschlag: | 630 mm |
| Drehzahl Hauptsägeblatt: | 4500 U/min |
| Drehzahl Vorritzsägeblatt: | 8500 U/min |
| Vorritzsägeblatt: | 2-100 x 20 mm |
| Absauganschluss Ø: | 100 mm |
| Motor-Abgabeleistung S1 100%: | 2,8 kW (3,8 PS) |
| Motor-Aufnahmeleistung S6 40%: | 3,9 kW (5,3 PS) |
| Fräse | |
| Spindeldurchmesser: | 30 mm |
| Höhenverstellung: | 100 mm |
| Frästischöffnung: | 80 / 100 / 140 / 190 mm |
| Aufspannlänge: | 100 mm |
| Max. Werkzeugdurchmesser: | 180 mm |
| Spindeldrehzahl: | 1800 / 3000 / 6000 / 9000 U/min |
| Motor-Abgabeleistung S1 100%: | 2,8 kW (3,8 PS) |
| Motor-Aufnahmeleistung S6 40%: | 3,9 kW (5,3 PS) |
| Spannung: | 400 V |
| Maschinenabmessung (B x T x H): | 2600 x 2990 x 1250 mm |
| Gesamtgewicht ca.: | 590 kg |
* ohne Vorritzer | Sägeblatt 315 mm
Beschreibung:
- Leistungsstarke Antriebsmotoren gewährleisten auch bei längerem Betrieb optimale Arbeitsergebnisse
- Stabiler Auslegertisch mit Rolle zum Bearbeiten von großen und schweren Platten
- Maschinenkörper bestehend aus einer verwindungssteifen Stahl-Graugusskonstruktion
- Ausziehbarer Teleskopanschlag, am Auslegertisch vorne und hinten montierbar
- Schwenkbarer Abrichtanschlag (90° bis 45°) mit großzügiger Auflagefläche

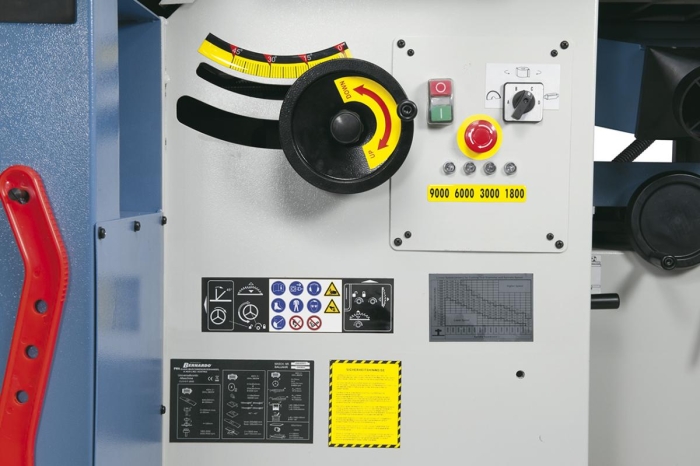

- Elektronische Geschwindigkeitsanzeige mittels LED beim Fräsen
- Serienmäßig mit Langlochbohreinrichtung (Bohrleistung 16 mm) ausgestattet

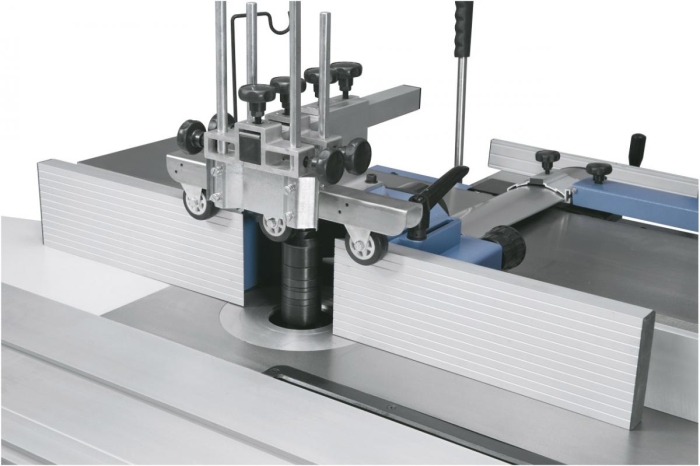

- Robuste Fräserschutzhaube mit eloxierten Anschlagschienen
- Dynamisch ausgewuchtete Frässpindel für präzisen Lauf

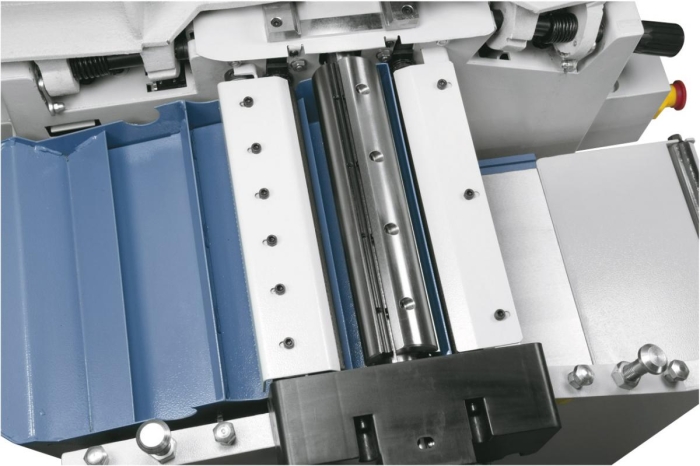

- Hobelwerk mit präzisionsgelagerter 3-Messerwelle
Lieferumfang:
- Hobelmesser 310 x 25 x 3 mm
- Dickentischverlängerung mit Rolle
- Langlochbohreinrichtung
- Westcott-Bohrfutter 0 - 16 mm
- Exzenterpanner
- Dübelbohreinrichtung (16 / 20 / 22 / 25 mm)
- HM-Sägeblatt 254 x 3,0 x 30 mm / Z 40
- 2-teiliges Vorritzsägeblatt 2-100 x 20 mm / Z 24

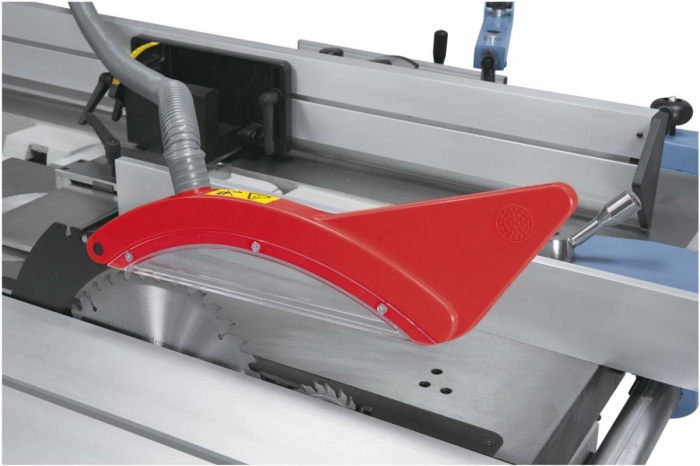

- Sägeblattschutzhaube mit Absauganschluss und Schlauch
- Gehrungsanschlag mit Exzenterspanner
- Besäumschuh
- Tischverlängerung
- Teleskopanschlag mit Anschlagklappe
- Auslegertisch mit Rolle
- Fräserschutzhaube
- Schleifhülse diam. 75 mm
- Höhenverstellung Frässpindel mit Lupe
- Frässpindel mit Rechts-Linkslauf
- LED-Drehzahlanzeige
- Schiebestock
- Bedienwerkzeug
Lieferbares Sonderzubehör:
- B12-2055 DC 400 - 230 V
- B12-2060 DC 400 - 400 V
- B17-1604 Vorritzsägeblatt 2-100 x 20 mm
- B16-2349 Universal-Profilmesserkopfset 100 x 40 x 30 mm
- B15-1003 Hobelmesser 310 x 25 x 3 mm
- B12-1077 PU-Spirabsaugschlauch diam. 100 mm (6 m)
- B12-1150 Einschaltautomatik ALV 10
- B56-1072 Fahreinrichtung für CU 310 F
- B16-2003 Langlochbohrerset 6-tlg., linksdrehend
- B12-1069 PVC-Spiralabsaugschlauch diam. 100 mm (4 m)
Diesen Artikel haben wir am 02.03.2013 in unseren Katalog aufgenommen.
