- Produktbeschreibung
Produktbeschreibung

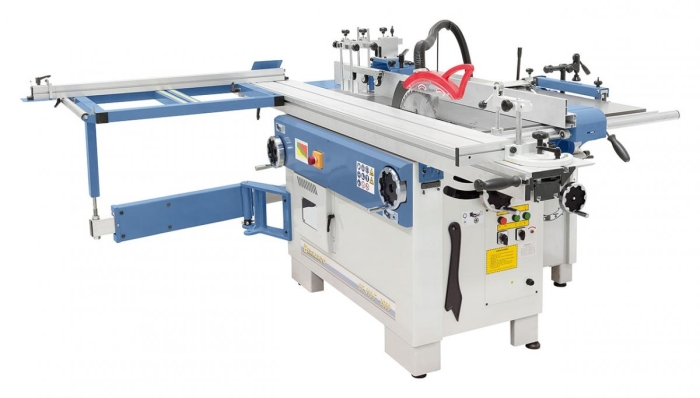

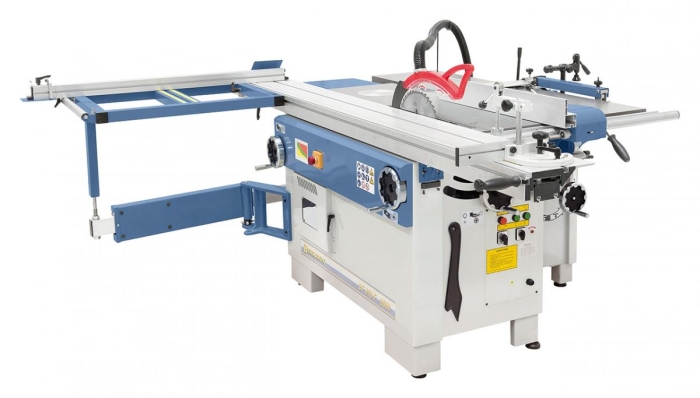

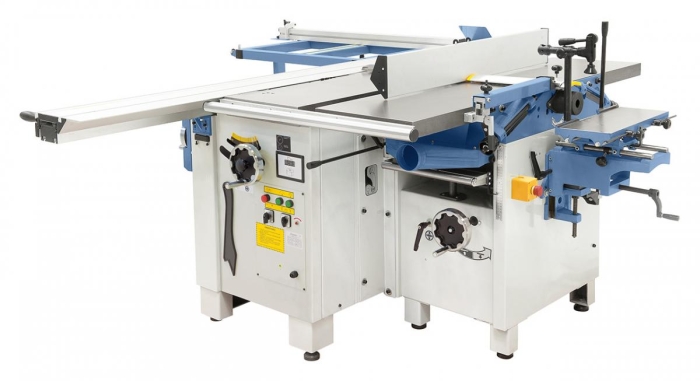

Das Holzbearbeitungszentrum CF 410 F - 2600 bietet dem professionellen Anwender ein Höchstmaß an Einsatzmöglichkeiten und Leistung. Durch die Kombination aus Abricht-, Dickenhobel-, Kreissäge-, Fräs- und Langlochbohrmaschine bietet diese Maschine einen großen Einsatzbereich auf engstem Raum.
Technische Daten:
| Abrichthobel | |
| Abrichtbreite: | 410 mm |
| Tischlänge: | 1600 mm |
| Tischhöhe: | 950 mm |
| Hobelwellendrehzahl: | 4100 U/min |
| Hobelmesser: | 4 Stk. |
| Hobelwellendurchmesser: | 95 mm |
| Abrichtanschlag: | 1100 x 150 mm |
| Abrichtanschlag schwenkbar: | 90° bis 45° |
| Max. Spanabnahme: | 5 mm |
| Motor-Abgabeleistung S1 100%: | 2,2 kW (3,0 PS) |
| Motor-Aufnahmeleistung S6 40%: | 3,0 kW (4,0 PS) |

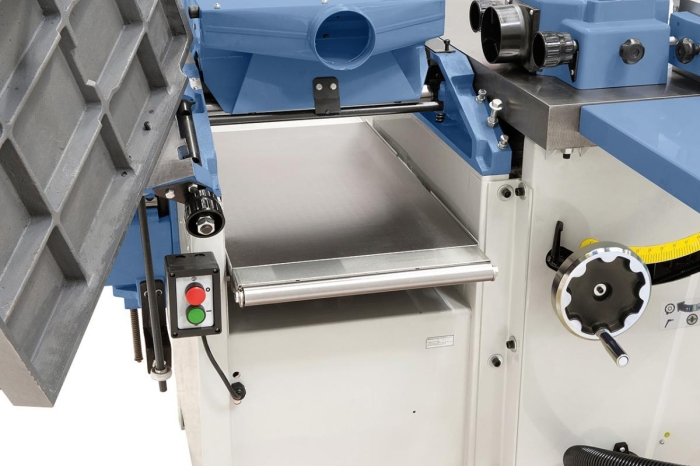

| Dickenhobel | |
| Tischlänge: | 750 / 930* mm |
| Hobelbreite: | 405 mm |
| Dickendurchlass, min/max.: | 5 - 230 mm |
| Max. Spanabnahme: | 5 mm |
| Vorschubgeschwindigkeit: | 6 m/min |
| Absauganschluss Ø: | 100 mm |
| Langlochbohreinrichtung | |
| Bohrtischgröße: | 450 x 190 mm |
| Westcott-Bohrfutter: | 0 - 16 mm |
| Max. Bohrtiefe: | 125 mm |
| Bohrbreite: | 175 mm |
| Höhenverstellung: | 115 mm |
| Kreissäge | |
| Tischabmessung: | 1300 x 380 mm |
| Tischhöhe: | 950 mm |
| Tischverlängerung: | 310 x 350 mm |
| Auslegertisch mit Rolle: | 880 x 580 mm |
| Formattisch: | 2600 x 270 mm |
| Besäumlänge: | 2600 mm |
| Max. Sägeblattdurchmesser: | 315 x 30 mm |
| Max. Schnitthöhe 90° / 45°: | 100 / 80 mm |
| Schnittbreite am Parallelanschlag: | 730 mm |
| Drehzahl Hauptsägeblatt: | 4500 U/min |
| Drehzahl Vorritzsägeblatt: | 8500 U/min |
| Vorritzsägeblatt: | 90 x 20 mm |
| Absauganschluss Ø: | 95 mm |
| Motor-Abgabeleistung S1 100%: | 3,0 kW (4,0 PS) |
| Motor-Aufnahmeleistung S6 40%: | 4,2 kW (5,7 PS) |
| Fräse | |
| Spindeldurchmesser: | 30 mm |
| Höhenverstellung: | 125 mm |
| Spindel schwenkbar: | 0° bis -45° |
| Frästischöffnung: | 80 / 110 / 150 / 200 mm |
| Aufspannlänge: | 110 mm |
| Max. Werkzeugdurchmesser: | 180 mm |
| Spindeldrehzahl: | 1800 / 3000 / 6000 / 9000 U/min |
| Absauganschluss Ø: | 100 mm |
| Motor-Abgabeleistung S1 100%: | 2,8 kW (3,8 PS) |
| Motor-Aufnahmeleistung S6 40%: | 3,9 kW (5,3 PS) |
| Spannung: | 400 V |
| Maschinenabmessung (B x T x H): | 2600 x 2800 x 1280 mm |
| Gewicht ca.: | 765 kg |
* mit Dickentischverlängerung
Beschreibung:
- Leistungsstarke Antriebsmotoren gewährleisten auch bei längerem Betrieb optimale Arbeitsergebnisse
- Stabiler Abrichtanschlag mit Prismenführung, von 90° bis 45° schwenkbar
- Wartungsfreie 4-Messerwelle mit Hobelmesser in HSS-18%-Qualität
- Auslegertisch mit Rolle für vereinfachtes Handling bei größeren Werkstücken
- Alle Aluminiumteile (Formattisch, Anschläge,…) sind eloxiert
- Fräserschutzhaube mit beidseitig feineinstellbaren Aluminium-Anschlagschienen

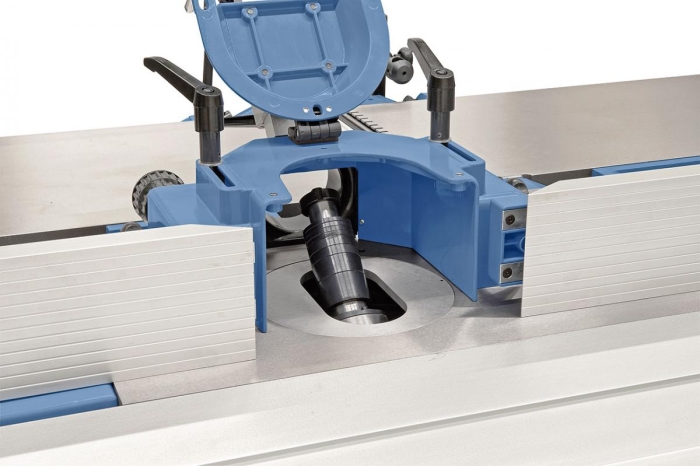

- Großdimensioniertes Fräsaggregat aus Grauguss, schwenkbar von 0° bis -45°
- Anzeige der Fräsgeschwindigkeit über Digitalanzeige, schnell und einfach ablesbar
- Ausziehbarer Teleskopanschlag mit Anschlagklappe inklusive Feineinstellung
- Massive Fräserschutzhaube mit Absauganschluss 100 mm
- Dynamisch ausgewuchtete Frässpindel für präzisen Lauf
Lieferumfang:
- Hobelmesser 410 x 30 x 3 mm
- Dickentischverlängerung mit Rollen
- Langlochbohreinrichtung
- Westcott-Bohrfutter 0 – 16 mm
- Exzenterspanner
- HM-Sägeblatt 315 x 3,0 x 30 mm / Z 40
- Vorritzsägeblatt 90 x 3,0 x 20 mm / Z 12
- Sägeblattschutzhaube mit Absauganschluss und Schlauch
- Gehrungsanschlag mit Exzenterspanner
- Besäumschuh
- Tischverlängerung
- Teleskopanschlag mit Anschlagklappe
- Auslegertisch mit Rolle
- Fräserschutzhaube
- Frässpindel mit Rechts-Linkslauf
- Digitale Drehzahlanzeige der Frässpindel
- Schiebestock
- 2 Stk. Schiebegriff
- Bedienwerkzeug
Lieferbares Sonderzubehör:
B12-2060 DC 400 - 400 V
B17-1603 Vorritzsägeblatt 90 x 20 x 3 mm
B16-2349 Universal-Profilmesserkopfset 100 x 40 x 30 mm
B15-1016 Hobelmesser 410 x 30 x 3 mm
B12-1150 Einschaltautomatik ALV 10
B16-2003 Langlochbohrerset 6-tlg., linksdrehend
