Produktbeschreibung

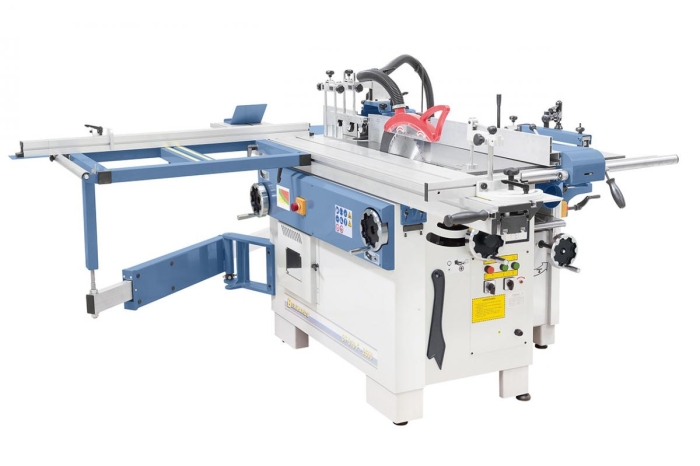

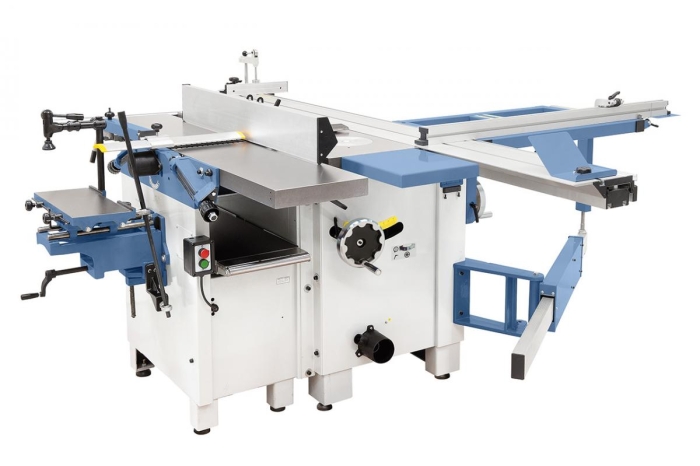

Das Holzbearbeitungszentrum CF 310 F – 2600 kombiniert eine Vielzahl an Bearbeitungsmöglichkeiten (Hobeln, Sägen, Fräsen, Bohren) auf kleinstem Raum. Durch das serienmäßige Vorritzaggregat, den vier Spindeldrehzahlen, der schwenkbaren Frässpindel und vielen weiteren Vorzügen, lässt dieses Modell keine Wünsche offen.
Technische Daten:
| Abrichthobel | |
| Abrichtbreite: | 310 mm |
| Tischlänge: | 1600 mm |
| Tischhöhe: | 950 mm |
| Hobelwellendrehzahl: | 4100 U/min |
| Hobelwellendurchmesser: | 95 mm |
| Abrichtanschlag: | 1100 x 150 mm |
| Abrichtanschlag schwenkbar: | 90° bis 45° |
| Max. Spanabnahme: | 5 mm |
| Motor-Abgabeleistung S1 100%: | 2,2 kW (3,0 PS) |
| Motor-Aufnahmeleistung S6 40%: | 3,0 kW (4,0 PS) |
| Dickenhobel | |
| Tischlänge: | 750 / 930* mm |
| Hobelbreite: | 305 mm |
| Dickendurchlass, min/max.: | 5 - 230 mm |
| Max. Spanabnahme: | 5 mm |
| Vorschubgeschwindigkeit: | 6 m/min |
| Absauganschluss Ø: | 100 mm |

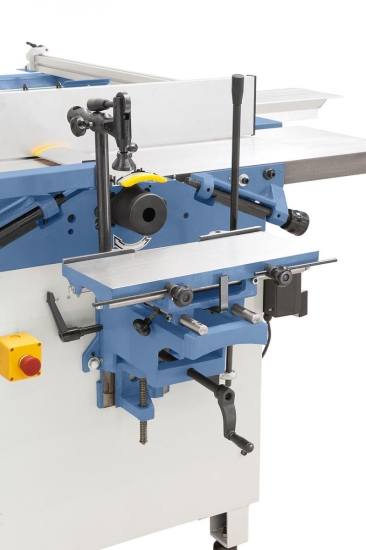

| Langlochbohreinrichtung | |
| Bohrtischgröße: | 450 x 190 mm |
| Westcott-Bohrfutter: | 0 - 16 mm |
| Max. Bohrtiefe: | 125 mm |
| Bohrbreite: | 175 mm |
| Höhenverstellung: | 115 mm |
| Kreissäge | |
| Tischabmessung: | 1300 x 380 mm |
| Tischhöhe: | 950 mm |
| Tischverlängerung: | 310 x 350 mm |
| Auslegertisch mit Rolle: | 880 x 580 mm |
| Formattisch: | 2600 x 270 mm |
| Besäumlänge: | 2600 mm |
| Max. Sägeblattdurchmesser: | 315 x 30 mm |
| Max. Schnitthöhe 90° / 45°: | 100 / 80 mm |
| Schnittbreite am Parallelanschlag: | 630 mm |
| Drehzahl Hauptsägeblatt: | 4500 U/min |
| Drehzahl Vorritzsägeblatt: | 8500 U/min |
| Vorritzsägeblatt: | 90 x 20 mm |
| Absauganschluss Ø: | 95 mm |
| Motor-Abgabeleistung S1 100%: | 3,0 kW (4,0 PS) |
| Motor-Aufnahmeleistung S6 40%: | 4,2 kW (5,7 PS) |
| Fräse | |
| Spindeldurchmesser: | 30 mm |
| Höhenverstellung: | 125 mm |
| Spindel schwenkbar: | 0° bis -45° |
| Frästischöffnung: | 80 / 110 / 150 / 200 mm |
| Aufspannlänge: | 110 mm |
| Max. Werkzeugdurchmesser: | 180 mm |
| Spindeldrehzahl: | 1800 / 3000 / 6000 / 9000 U/min |
| Absauganschluss Ø: | 100 mm |
| Motor-Abgabeleistung S1 100%: | 2,8 kW (3,8 PS) |
| Motor-Aufnahmeleistung S6 40%: | 3,9 kW (5,3 PS) |
| Spannung: | 400 V |
| Maschinenabmessung (B x T x H): | 2600 x 2700 x 1280 mm |
| Gewicht ca.: | 675 kg |
* mit Dickentischverlängerung
Beschreibung:
- Leistungsstarke Antriebsmotoren gewährleisten auch bei längerem Betrieb optimale Arbeitsergebnisse
- Auslegertisch mit Rolle für vereinfachtes Handling bei größeren Werkstücken
- Alle Aluminiumteile (Formattisch, Anschläge,…) sind eloxiert
- Fräserschutzhaube mit beidseitig feineinstellbaren Aluminium-Anschlagschienen
- Großdimensioniertes Fräsaggregat aus Grauguss, schwenkbar von 0° bis -45°
- Ausziehbarer Teleskopanschlag mit Anschlagklappe inklusive Feineinstellung
- Anzeige der Fräsgeschwindigkeit über Digitalanzeige, schnell und einfach ablesbar
- Stabiler Abrichtanschlag mit Prismenführung, von 90° bis 45° schwenkbar

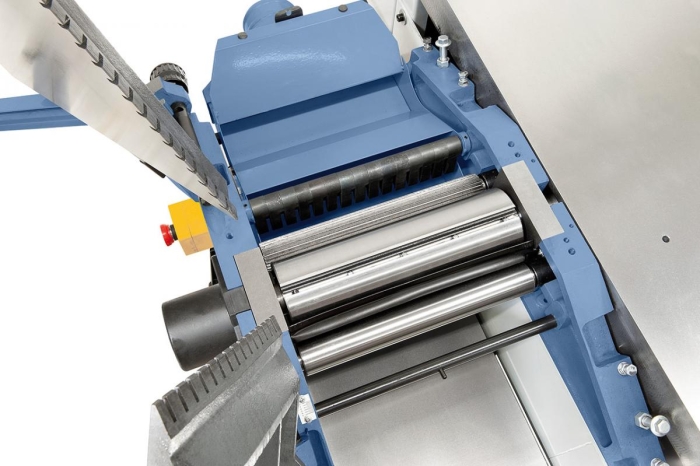

- Wartungsfreie 4-Messerwelle mit Hobelmesser in HSS-18%-Qualität
- Massive Fräserschutzhaube mit Absauganschluss 100 mm
- Dynamisch ausgewuchtete Frässpindel für präzisen Lauf
Lieferumfang:
- Hobelmesser 310 x 30 x 3 mm
- Dickentischverlängerung mit Rollen
- Langlochbohreinrichtung
- Westcott-Bohrfutter 0 – 16 mm
- Exzenterspanner
- HM-Sägeblatt 315 x 3,0 x 30 mm / Z 40
- Vorritzsägeblatt 90 x 3,0 x 20 mm / Z 12
- Sägeblattschutzhaube mit Absauganschluss und Schlauch
- Gehrungsanschlag mit Exzenterspanner
- Besäumschuh
- Tischverlängerung
- Teleskopanschlag mit Anschlagklappe
- Auslegertisch mit Rolle
- Fräserschutzhaube
- Frässpindel mit Rechts-Linkslauf
- Digitale Drehzahlanzeige der Frässpindel
- Schiebestock
- 2 Stk. Schiebegriff
- Bedienwerkzeug
Lieferbares Sonderzubehör:
B12-2060 DC 400 - 400 V
B17-1603 Vorritzsägeblatt 90 x 20 x 3 mm
B16-2349 Universal-Profilmesserkopfset 100 x 40 x 30 mm
B15-1005 Hobelmesser 310 x 30 x 3 mm
B12-1150 Einschaltautomatik ALV 10
B16-2003 Langlochbohrerset 6-tlg., linksdrehend
