- Produktbeschreibung
Die kombinierte Formatkreissäge-Fräsmaschine CSM 2600 mit 2 Motoren ist das perfekte Bearbeitungszentrum für den professionellen Anwender. Sowohl die robuste Konstruktion als auch die großzügige Dimensionierung der Maschine bieten beste Arbeitsbedingungen beim Zuschneiden von Massivholz oder großen Platten, auch Dekorplatten können mit Hilfe des Vorritzers (Standard) mühelos bearbeitet werden.
Technische Daten:
| Kreissäge | |
| Tischabmessung: | 860 x 450 mm |
| Tischhöhe: | 850 mm |
| Tischverlängerung: | 500 x 310 mm |
| Tischverbreiterung: | 860 x 880 mm |
| Auslegertisch mit Rolle: | 760 x 530 mm |
| Formattisch: | 2600 x 270 mm |
| Besäumlänge: | 2600 mm |
| Max. Sägeblattdurchmesser: | 315 x 30 mm |

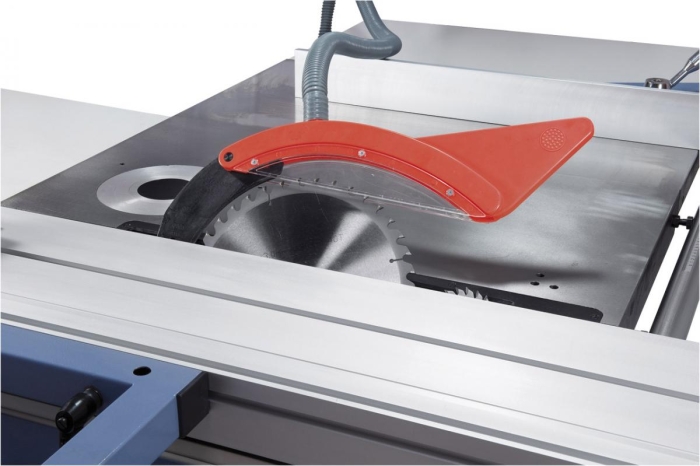

| Max. Schnitthöhe 90°/45°: | 100 / 80 mm |
| Schnittbreite am Parallelanschlag: | 1270 mm |
| Drehzahl Hauptsägeblatt: | 4500 U/min |
| Drehzahl Vorritzersägeblatt: | 8500 U/min |
| Vorritzersägeblatt: | 2-100 x 20 mm |
| Absauganschluss Ø: | 100 mm |
| Motor-Abgabeleistung S1 100%: | 2,8 kW (3,8 PS) |
| Motor-Aufnahmeleistung S6 40%: | 3,9 kW (5,3 PS) |
| Fräse | |
| Spindeldurchmesser: | 30 mm |
| Höhenverstellung: | 100 mm |
| Frästischöffnungen: | 80 / 100 / 140 / 190 mm |
| Aufspannlänge: | 100 mm |
| Max. Werkzeugdurchmesser: | |
| - beim Profilieren: | 180 mm |
| - beim Zapfenschneiden: | 200 mm |
| Spindeldrehzahl: | 1800 / 3000 / 6000 / 9000 U/min |
| Motor-Abgabeleistung S1 100%: | 2,8 kW (3,8 PS) |
| Motor-Aufnahmeleistung S6 40%: | 3,9 kW (5,3 PS) |
| Spannung: | 400 V |
| Maschinenabmessung (B x T x H): | 2600 x 3090 x 1250 mm |
| Gewicht ca.: | 391 kg |
Beschreibung:
- Stabiler Auslegertisch zum Bearbeiten von großen und schweren Platten ohne zusätzliche Hilfe
- Tischverbreiterung für Schnittbreiten bis 1270 mm im Lieferumfang enthalten
- Serienmäßig mit 4 Fräsgeschwindigkeiten, schnell und einfach ablesbar über LED
- Fräsanschlag mit eloxierten Anschlagschienen und Feineinstellung
- Zum Auflegen von großen und schweren Platten serienmäßig mit Tischverbreiterung und -verlängerung
- Abklappbarer Parallelanschlag mit 40 mm Rundstangenführung

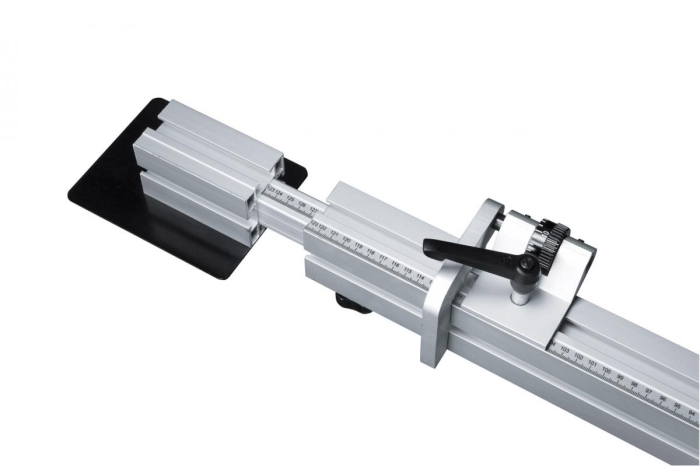

- Ausziehbarer Teleskopanschlag (bis 2260 mm), am Auslegertisch vorne und hinten montierbar

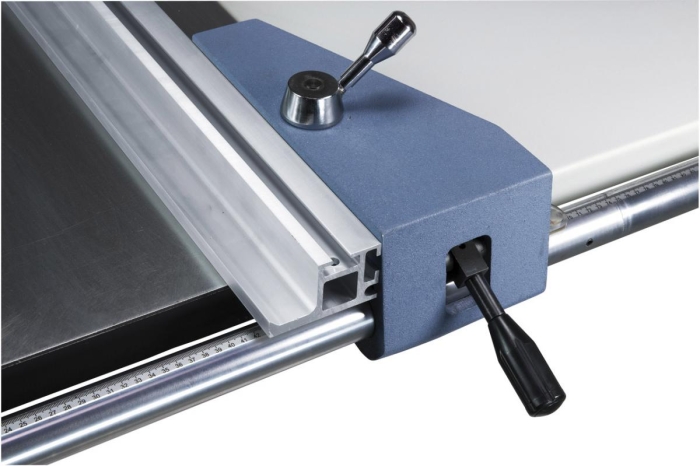

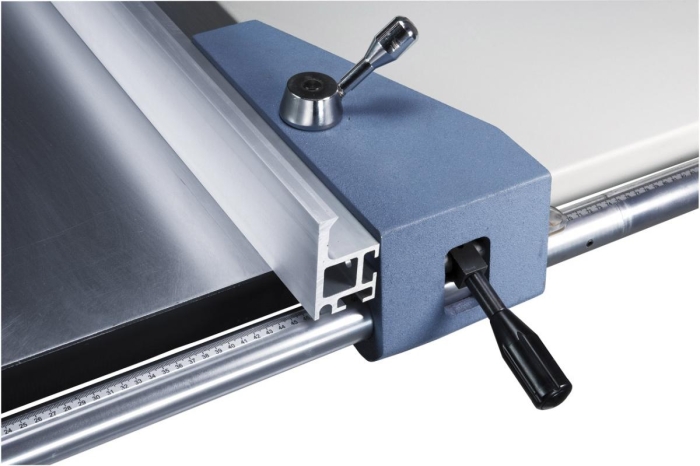

- Erhöhter Bedienkomfort durch den soliden Parallelanschlag mit Lupe
- Großdimensionierter Maschinentisch aus Grauguss, plangenau bearbeitet und geschliffen
Lieferumfang:
- Besäumschuh
- Fräserschutzhaube
- Schleifhülse diam. 75 mm
- Schutz- und Andrückvorrichtung
- Tischverlängerung und -verbreiterung
- Ausziehbarer Teleskopanschlag
- 2-teiliges Vorritzsägeblatt 2-100 x 20 mm / Z 24
- Sägeblattschutzhaube mit Absauganschluss und Schlauch

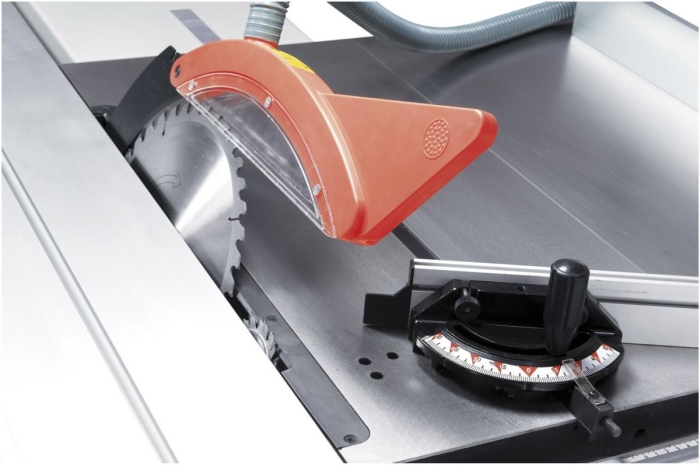

- Gehrungsanschlag mit Exzenterspanner

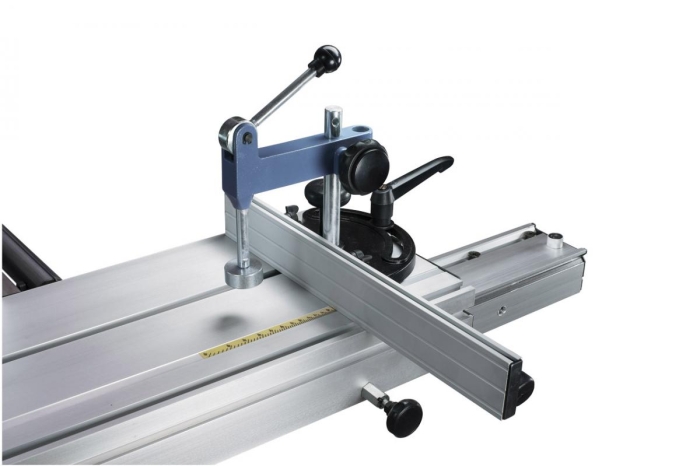

- Anschlagklappe mit Feineinstellung

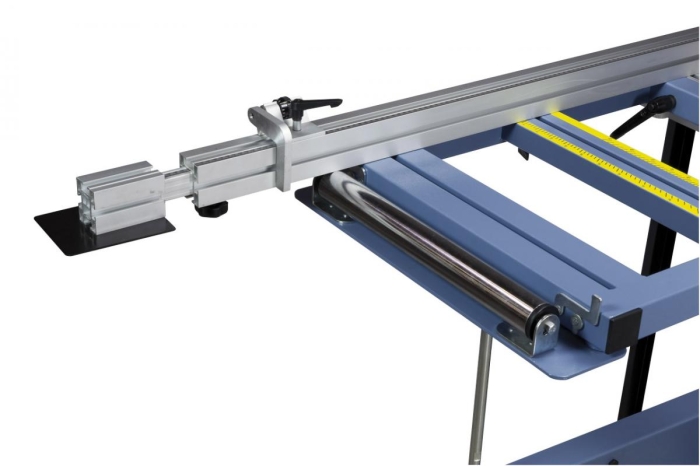

- Auslegertisch mit Rolle
- HM-Sägeblatt 315 x 3,0 x 30 mm / Z 40
- LED-Drehzahlanzeige
- Frässpindel mit Rechts-Linkslauf
- Schiebestock
- Bedienwerkzeug
Lieferbares Sonderzubehör:
B12-2060 DC 400 - 400 V
B17-1604 Vorritzsägeblatt 2-100 x 20 mm
B17-1653 3-tlg. Sägeblattset 315 mm, im Alukoffer
B16-2349 Universal-Profilmesserkopfset 100 x 40 x 30 mm
B12-1077 PU-Spirabsaugschlauch diam. 100 mm (6 m)
B12-1150 Einschaltautomatik ALV 10
B12-1069 PVC-Spiralabsaugschlauch diam. 100 mm (4 m)
