- Produktbeschreibung

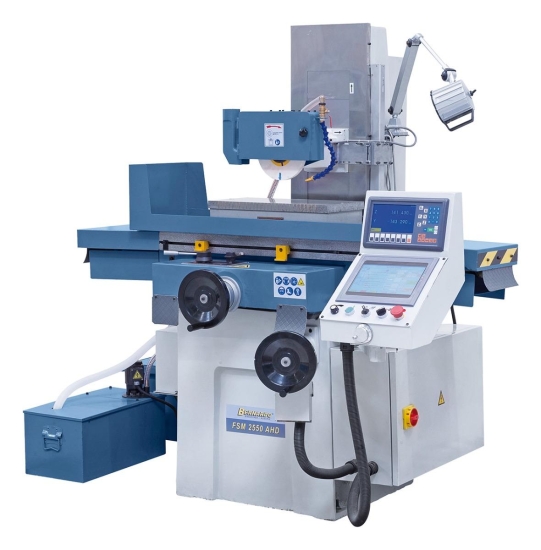

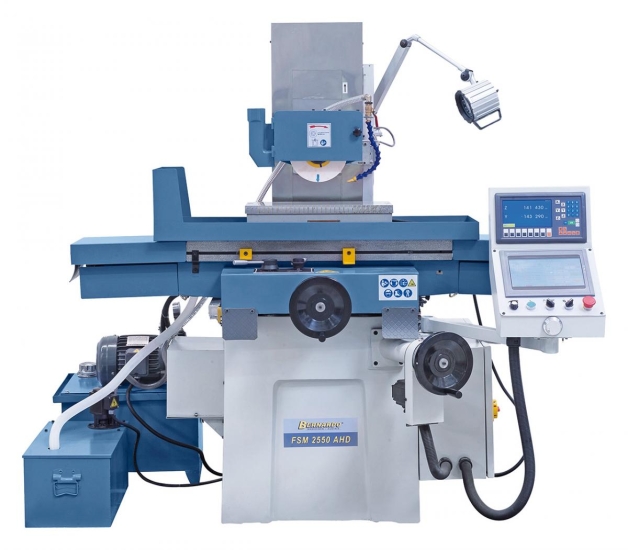

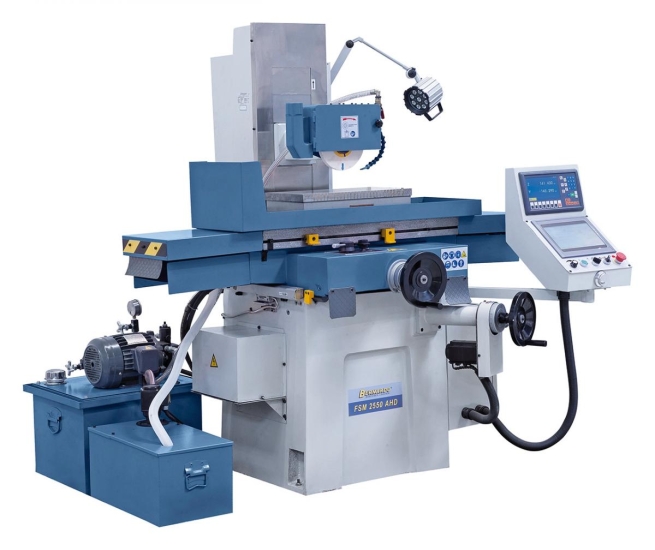

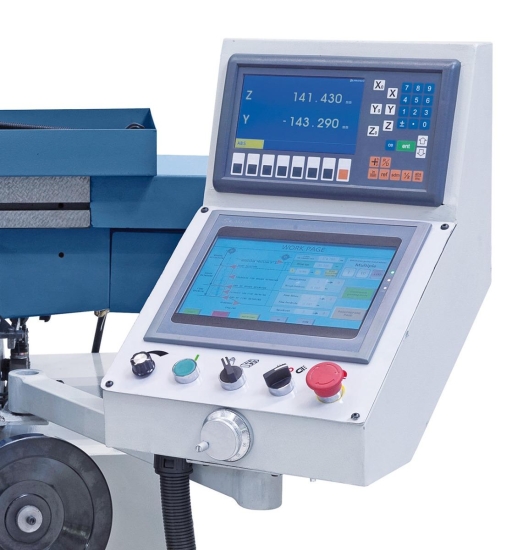

Die massiv gebauten Flachschleifmaschinen der FSM-AHD-Serie sind serienmäßig mit einer automatischen Vertikalzustellung ausgestattet. Durch die umfangreiche Serienausstattung wie z.B. computergesteuerte Vertikalzustellung, Magnetplatte mit Entmagnetisierungseinrichtung, Steuerung über Touchscreen sowie einem elektronischen Handrad bieten diese Modelle ein optimales Leistungspaket für den Anwender.
Technische Daten:
| Tischaufspannfläche | 250 x 520 mm |
| T-Nuten Anzahl / Breite | 1 / 14 mm |
| Elektro-Magnetspannplatte | 250 x 500 mm |
| Max. Verfahrweg, längs | 560 mm |
| Max. Verfahrweg, quer | 260 mm |
| Abstand Spindelmitte / Tisch max. | 450 mm |
| Max. Werkstückgewicht* | 150 kg |
| Schleifscheibe | 200 x 20 x 31,75 mm |
| Tischgeschwindigkeit, hydraulisch | 2 - 18 m/min |
| Querverstellung | |
| Automatische Zustellung, quer | 0,5 – 10 mm/Hub |
| Eilgang, quer | 990 mm/min |
| Zustellung quer pro Handradumdrehung | 4 mm/U |
| Skalenteilung am Handrad | 0,02 mm |
| Vertikalzustellung | |
| Automatische Zustellung, vertikal | 0,01 / 0,1 mm |
| Eilgang, vertikal | 360 mm/min |
| Zustellung vertikal pro Handradumdrehung | 2 mm/U |
| Skalenteilung am Handrad | 0,01 mm |
| Schleifspindelmotor | 1,5 kW |
| Spindeldrehzahl | 2850 U/min |
| Hydraulikpumpenmotor | 1,5 kW |
| Vertikalvorschubmotor | 0,75 kW |
| Länge | 1700 mm |
| Tiefe | 1400 mm |
| Höhe | 1750 mm |
| Gewicht ca. | 1100 kg |
*Â mit Magnetspannplatte
