Produktbeschreibung

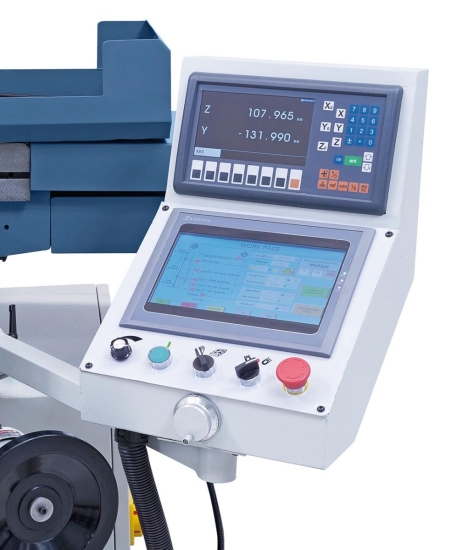

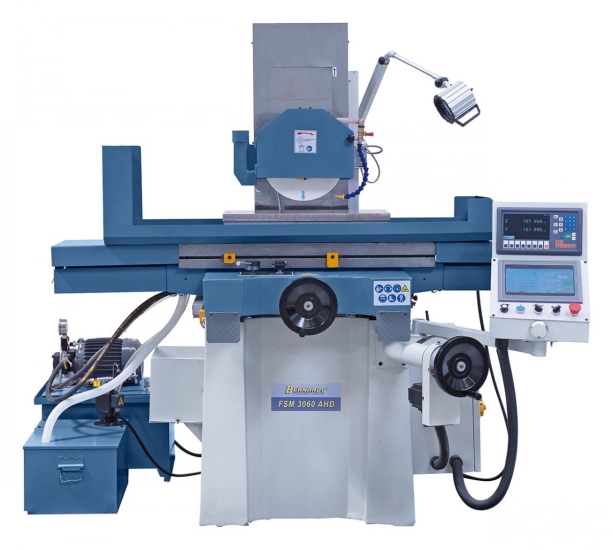

Die massiv gebauten Flachschleifmaschinen der FSM-AHD-Serie sind serienmäßig mit einer automatischen Vertikalzustellung ausgestattet. Durch die umfangreiche Serienausstattung wie z.B. computergesteuerte Vertikalzustellung, Magnetplatte mit Entmagnetisierungseinrichtung, Steuerung über Touchscreen sowie einem elektronischen Handrad bieten diese Modelle ein optimales Leistungspaket für den Anwender.
Technische Daten:
| Allgemeine Daten: | |
| Tischaufspannfläche: | 300 x 700 mm |
| T-Nuten Anzahl / Breite: | 1 / 14 mm |
| Elektro-Magnetspannplatte: | 300 x 600 mm |
| Bewegungen: | |
| Max. Verfahrweg, längs: | 640 mm |
| Max. Verfahrweg, quer: | 320 mm |
| Abstand Spindelmitte / Tisch max.: | 520 mm |
| Max. WerkstĂĽckgewicht*: | 200 kg |
| Schleifspindel: | |
| Schleifscheibe: | 300 x 30 x 75 mm |
| Tischgeschwindigkeit, hydraulisch: | 2 - 18 m/min |
| Quer- und Vertikalzustellung: | |
| Automatische Zustellung, quer: | 0,5 – 10 mm/Hub |
| Eilgang, quer: | 990 mm/min |
| Zustellung quer pro Handradumdrehung: | 4 mm/U |
| Skalenteilung am Handrad: | 0,02 mm |
| Automatische Zustellung, vertikal: | 0,01 / 0,1 mm |
| Eilgang, vertikal: | 360 mm/min |
| Zustellung vertikal pro Handradumdrehung: | 2 mm/U |
| Skalenteilung am Handrad: | 0,01 mm |
| Motoren: | |
| Schleifspindelmotor: | 4,0 kW |
| Spindeldrehzahl: | 1440 U/min |

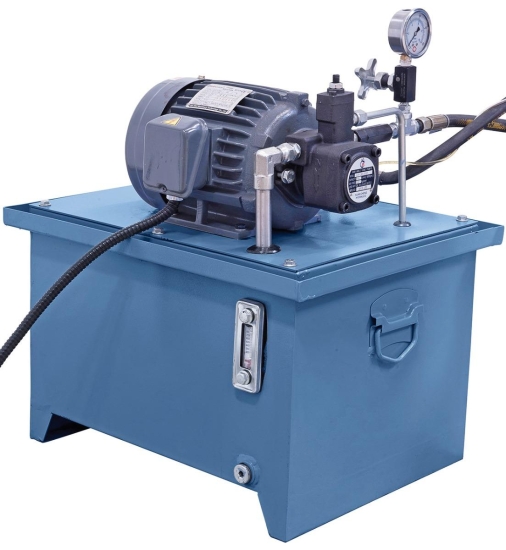

| Hydraulikpumpenmotor: | 1,5 kW |
| Vertikalvorschubmotor: | 0,75 kW |
| Abmessungen und Gewicht: | |
| Länge: | 2000 mm |
| Tiefe: | 1650 mm |
| Höhe: | 1850 mm |
| Gewicht ca.: | 1400 kg |
* mit Magnetspannplatte
Diesen Artikel haben wir am 01.01.2022 in unseren Katalog aufgenommen.
