Produktbeschreibung

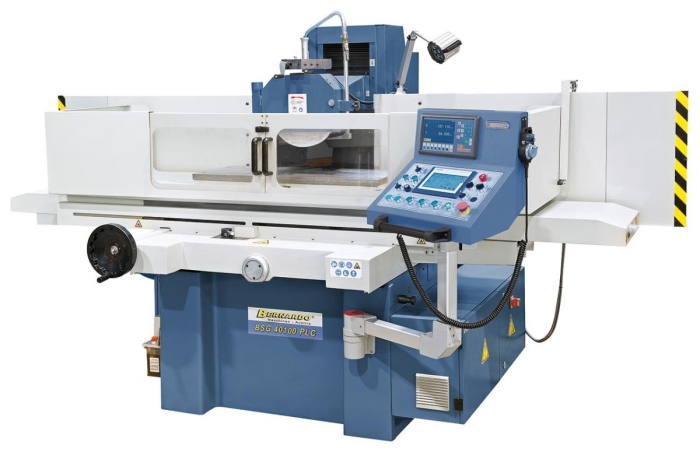

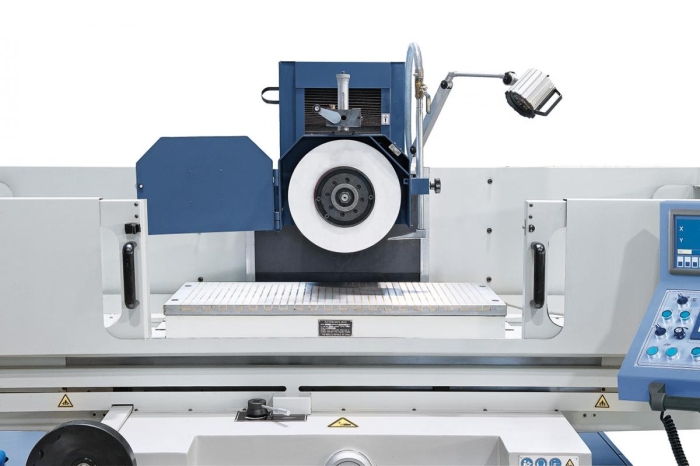

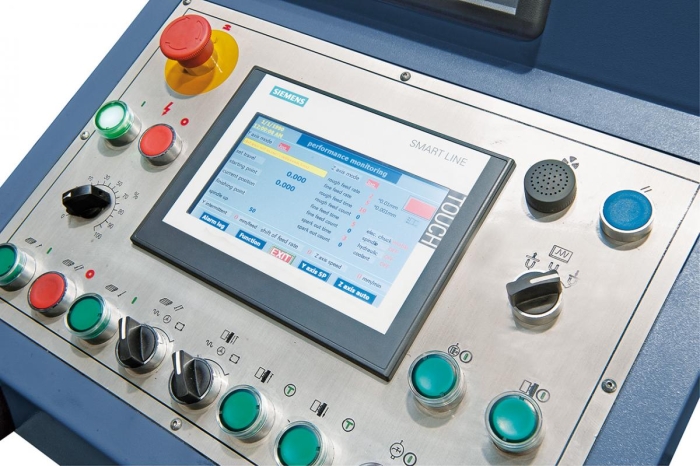

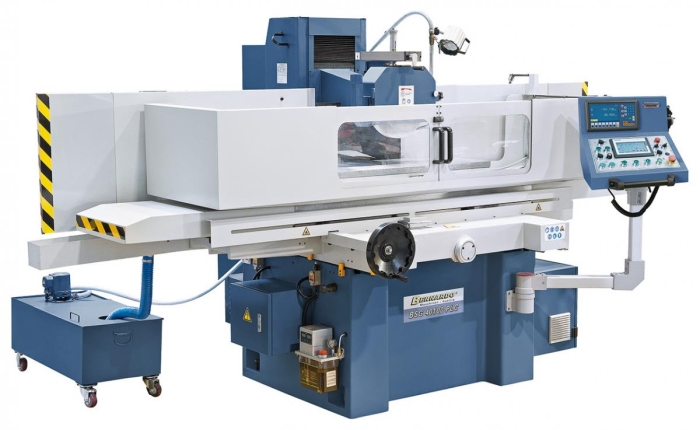

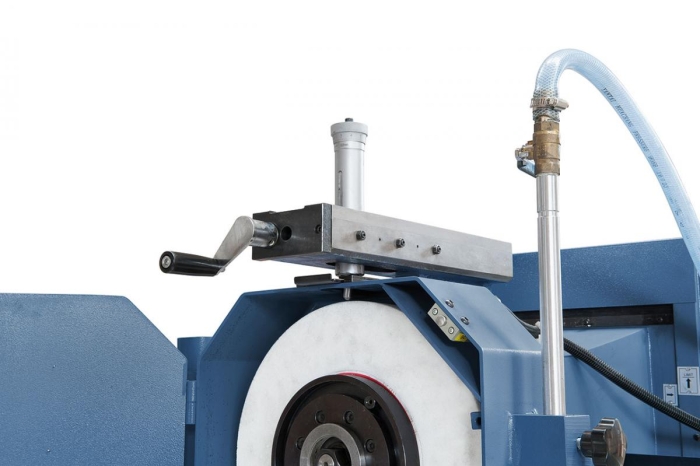

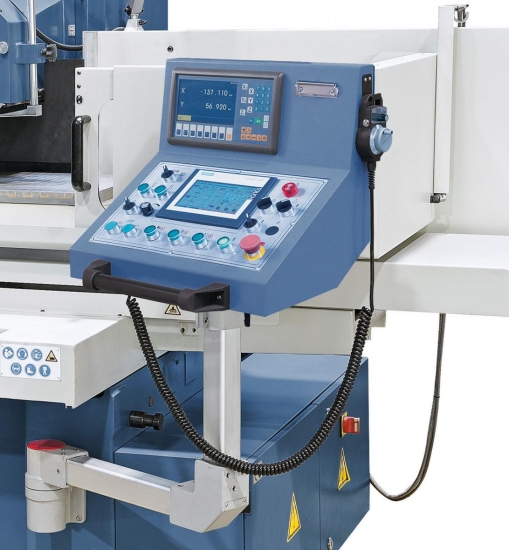

Das Modell BSG 40100 PLC eignet sich für die Bearbeitung von Werkstücken bis 600 kg und einer Schleiffläche bis 1130 x 450 mm. Durch die umfangreiche Serienausstattung wie z.B.: Computergesteuerte Vertikalzustellung, Parallelabzieh- vorrichtung mit Mikrometerverstellung, Magnetplatte mit Entmagnetisierungseinrichtung sowie der 2-Achs- Digitalanzeige bietet dieses Modell ein optimales Leistungspaket für den Anwender.
Technische Daten:
| Allgemeine Daten | |
| Tischaufspannfläche: | 405 x 1020 mm |
| T-Nuten Anzahl / Breite: | 3 / 14 mm |
| Elektro-Magnetspannplatte: | 400 x 1000 mm |
| Max. Verfahrweg, längs: | 1130 mm |
| Max. Verfahrweg, quer: | 450 mm |
| Abstand Spindelmitte / Tisch max.: | 580 mm |
| Max. Werkstückgewicht*: | 600 kg |
| Schleifscheibe: | 350 x 40 x 127 mm |
| Querverstellung | |
| Automatische Zustellung, quer: | 0,5 - 8 mm/Hub |
| Eilgang, quer: | 990 mm/min |
| Zustellung quer pro Handradumdrehung: | 5 mm/U |
| Skalenteilung am Handrad: | 0,02 mm |
| Vertikalzustellung | |
| Automatische Zustellung, vertikal: | 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm |
| Eilgang, vertikal: | 480 mm/min |
| Zustellung vertikal pro Handradumdrehung: | 2 mm/U |
| Skalenteilung am Handrad: | 0,005 mm |
| Schleifspindelmotor: | 4,0 kW |
| Spindeldrehzahl: | 1450 U/min |
| Hydraulikpumpenmotor: | 2,2 kW |
| Vertikalvorschubmotor: | 0,5 kW |
| Länge: | 3100 mm |
| Tiefe: | 2200 mm |
| Höhe: | 1900 mm |
| Gewicht ca.: | 3700 kg |
| * mit Magnetspannplatte: | |
