- Produktbeschreibung

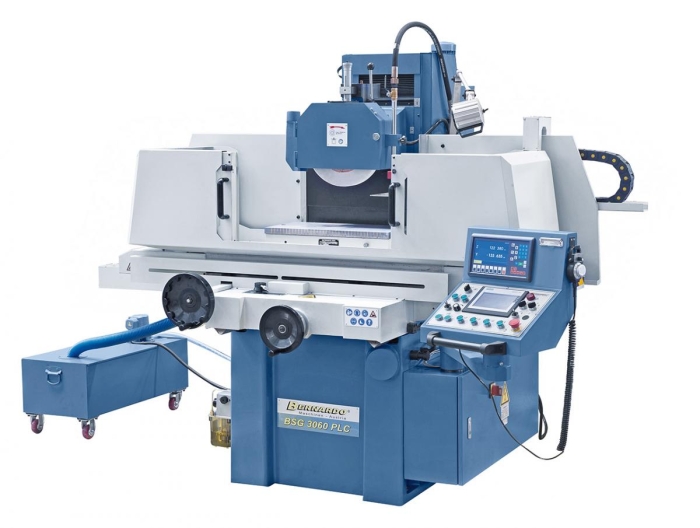

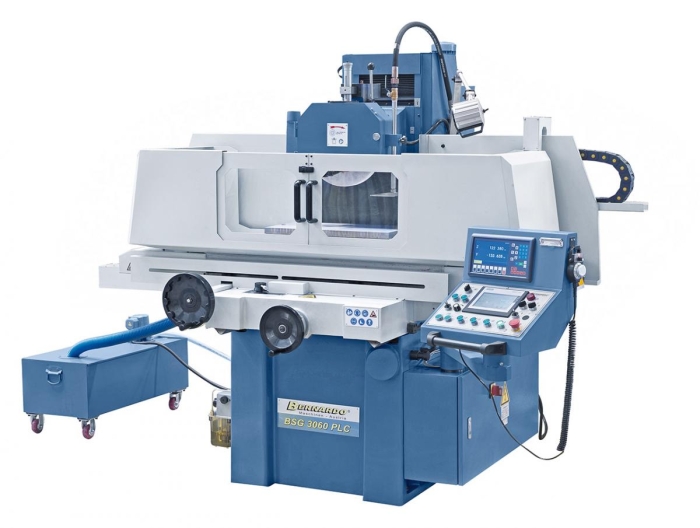

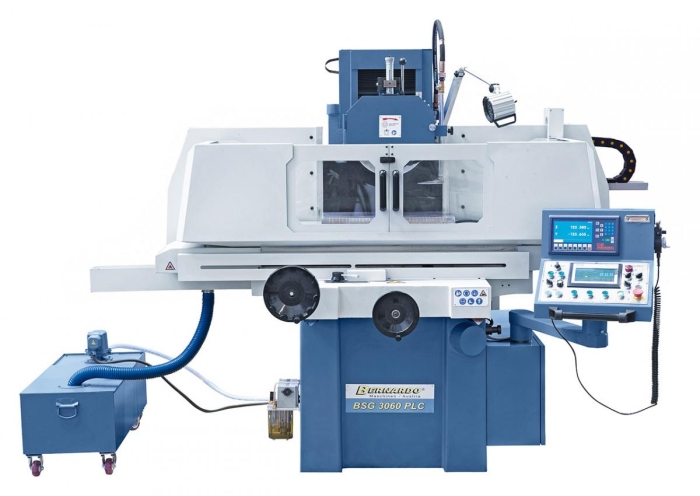

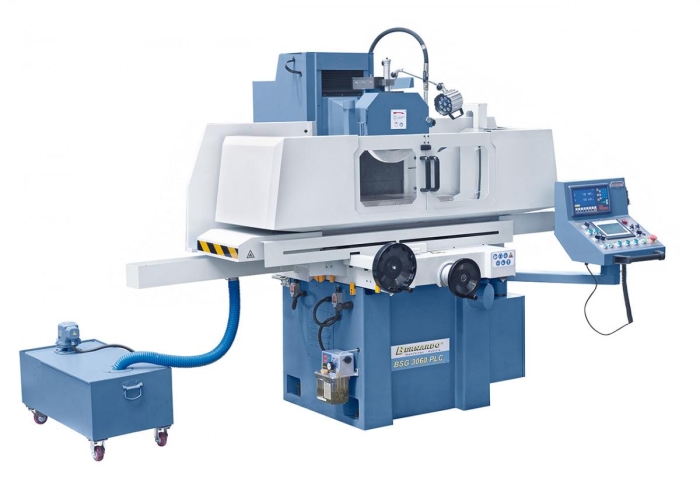

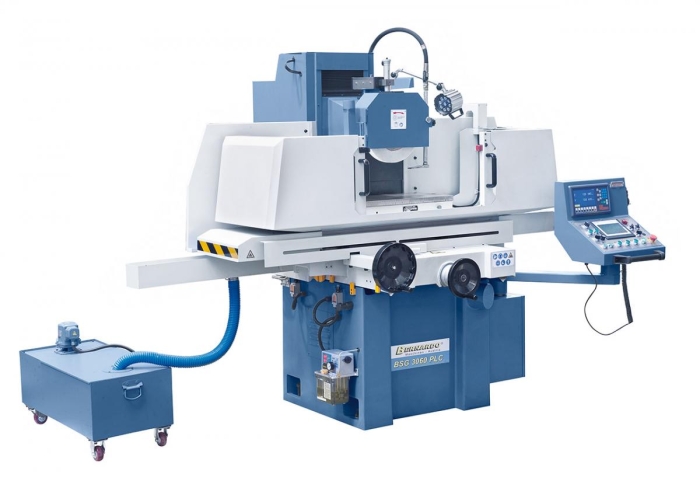

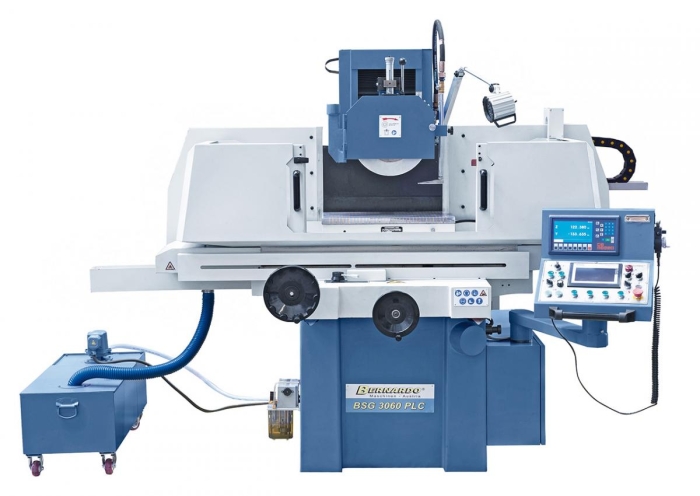

Die massiv gebauten Flachschleifmaschinen der BSG-Serie sind serienmäßig mit einer automatischen Vertikalzustellung ausgestattet. Alle Hauptbaugruppen wie Ständer, Sockel und Schlitten sind aus hochwertigem Guss hergestellt. Durch das umfangreiche Standardzubehör bieten diese Modelle ein optimales Leistungspaket für den Werkzeug- und Formenbau.
Technische Daten:
| Tischaufspannfläche | 305 x 635 mm |
| T-Nuten Anzahl / Breite | 3 / 14 mm |
| Elektro-Magnetspannplatte | 300 x 600 mm |
| Max. Verfahrweg, längs | 765 mm |
| Max. Verfahrweg, quer | 340 mm |
| Abstand Spindelmitte / Tisch max. | 580 mm |
| Max. Werkstückgewicht* | 270 kg |
| Schleifscheibe | 350 x 40 x 127 mm |
| Tischgeschwindigkeit, hydraulisch | 5 - 25 m/min |
| Querverstellung | Â |
| Automatische Zustellung, quer | 0,5 - 8 mm/Hub |
| Eilgang, quer | 990 mm/min |
| Zustellung quer pro Handradumdrehung | 5 mm/U |
| Skalenteilung am Handrad | 0,02 mm |
| Vertikalzustellung | Â |
| Automatische Zustellung, vertikal | 0,005 / 0,01 / 0,02 /Â 0,03 / 0,04 / 0,05 mm |
| Eilgang, vertikal | 480 mm/min |
| Zustellung vertikal pro Handradumdrehung | 2 mm/U |
| Skalenteilung am Handrad | 0,005 mm |
| Schleifspindelmotor | 4,0 kW |
| Spindeldrehzahl | 1450 U/min |
| Hydraulikpumpenmotor | 2,2 kW |
| Vertikalvorschubmotor | 0,5 kW |
| Länge | 2350 mm |
| Tiefe | 2220 mm |
| Höhe | 1910 mm |
| Gewicht ca. | 2375 kg |
| * mit Magnetspannplatte | Â |
