- Produktbeschreibung

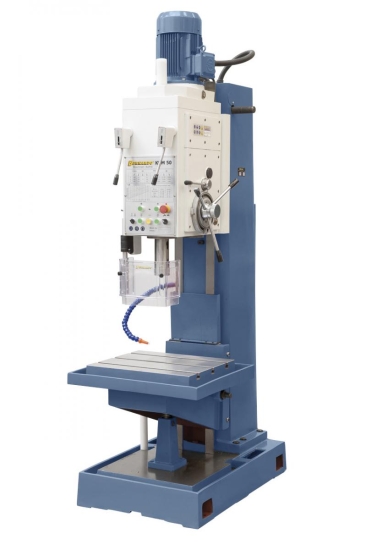

Die Kastenständerbohrmaschine KBM 50 ist für Bohr, Reib- und Gewindeschneidarbeiten sowohl in der Einzel- als auch in der Serienfertigung geeignet. Durch die massive Graugusskonstruktion kann dieses Modell für schwere Zerspannungsarbeiten in Maschinenbau, Produktion und Anlagenbau eingesetzt werden.
Technische Daten:
| Bohrleistung in Stahl: | 50 mm |
| Gewindeschneiden max.: | M42 |
| Drehmoment: | 350 Nm |
| Verfahrweg Bohrkopf: | 195 mm |
| Morsekonus: | MK 5 |
| Spindeldrehzahl / Stufenzahl: | 45 - 850 U/min, 9 Stufen |
| Vorschubbereich: | 0,056 - 1,8 mm/U |
| Vorschubkraft: | 16000 N |
| Ausladung: | 335 mm |
| Abstand Spindel / Tisch max.: | 720 mm |
| Pinolenhub: | 250 mm |
| Tischgröße / T-Nutengröße: | 560 x 480 mm / 18 mm |
| Tischhub: | 315 mm |
| Motorleistung: | 4,0 kW |
| Maschinenabmessung (B x T x H): | 750 x 1150 x 2520 mm |
| Gewicht ca.: | 1250 kg |
Beschreibung:
- Sockel und Ständer in massiver Kastenbauweise für schwerste Beanspruchung
- Leistungsstarker Antriebsmotor mit hohem Drehmoment und großer Vorschubkraft

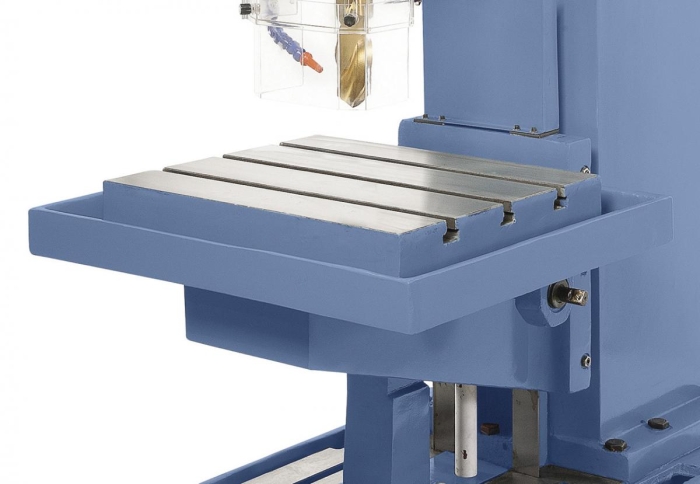

- Sehr hohe Tischbelastung durch massive Graugusskonstruktion

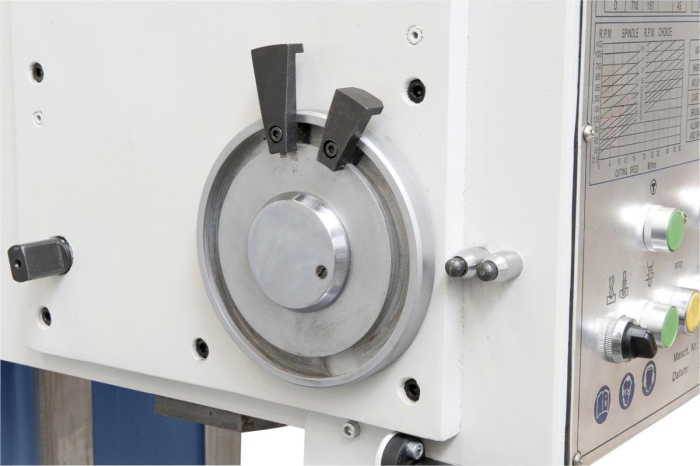

- Gewindeschneideinrichtung mit automatischer Drehrichtungsumkehr beim Erreichen der eingestellten Tiefe

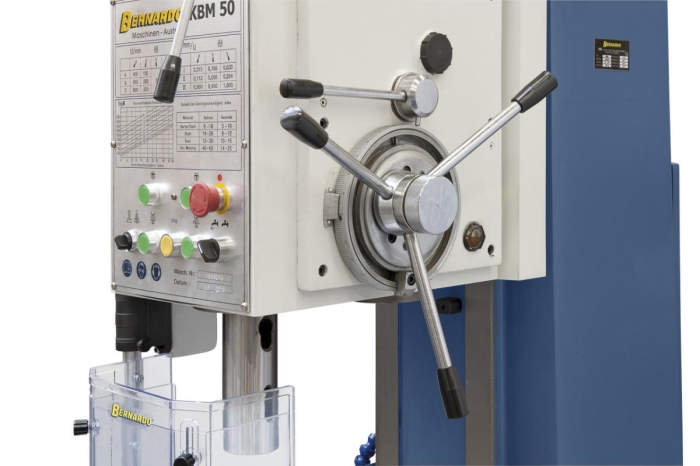

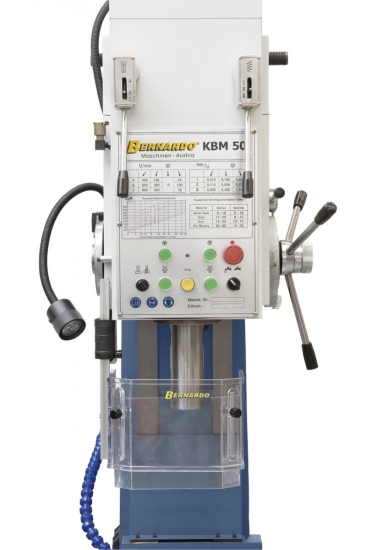

- Einfacher und schneller Vorschub- und Drehzahlwechsel mittels Schalthebel
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebszahnräder
- Serienmäßig mit automatischem Spindelvorschub, Gewindeschneideinrichtung und Arbeitsleuchte
- Breite und hochbelastbare Schwalbenschwanzführung mit einstellbaren Keilleisten
Lieferumfang:
- Kühlmitteleinrichtung
- Gewindeschneideinrichtung
- Rechts- und Linkslauf
- LED-Maschinenleuchte
- Reduzierhülse
- Bedienwerkzeug
- Höhenverstellbare Schutzabdeckung
