Produktbeschreibung

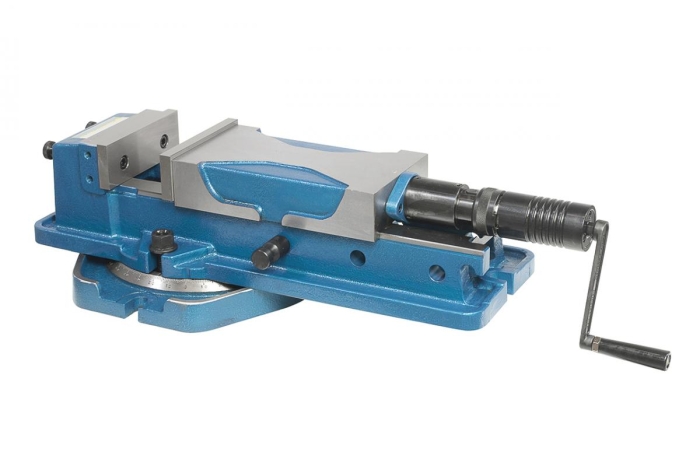

Bernardo Hochdruck-Maschinenschraubstock PHV 160 Schraubstöcke
Der Bernardo Hochdruck-Maschinenschraubstock PHV 160 ist ein hochwertiges Werkzeug für die Bearbeitung von Werkstücken in CNC-Maschinen und Bearbeitungszentren. Er bietet eine mechanische und hydraulische Spannfunktion, die über eine Handkurbel bedient wird.
Technische Daten:
| Maße und Abmessungen | |
| A: | 625 mm |
| B: | 240 mm |
| C: | 160 mm |
| D: | 205 mm |
| E: | 140 mm |
| F: | 58 mm |
| G: | 82 mm |
| H: | 179 mm |
| J: | 105 mm |
| K: | 340 mm |
| L: | 125 mm |
| M: | 208 mm |
| P: | 755 / 1055 mm |
| Q: | 640 / 940 mm |
| R: | 320 mm |
| S: | 125 mm |
| T: | 300 mm |
| U: | 125 mm |
| V: | 15 mm |
| W: | 16 mm |
| X: | 18 mm |
| Y: | 14 mm |
| Z: | 27 mm |
| Spannbereich I: | 0 - 110 mm |
| Spannbereich II: | 100 - 210 mm |
| Spannbereich III: | 200 - 310 mm |
| Max. Spannkraft: | 4000 kg |
| Gewicht ca.: | 72 kg |
Beschreibung:
- Einsetzbar auf modernen CNC-Maschinen und Bearbeitungszentren
- Spannsystem mechanisch / hydraulisch über Handkurbel
- Gehärtete und geschliffene Führungsbahnen
- Integrierter Niederzugmechanismus verhindert das Anheben der beweglichen Backe und ein Kippen des Werkstücks
- Schnellverstellung des Spannbereichs durch Absteckbolzen
- Wahlweise mechanisches Spannen oder mechanisch / hydraulisches Spannen durch Verschieben der Einstellhülse
- Gleichbleibende Spannkraft auf den gesamten Spannbereich
- Lange Flachbahnführung der beweglichen Backe
- Schnellwechselbare und preiswerte Hydraulikeinheit
- Verschiedene Backen verfügbar
- Komplett mit Drehteller und 360° Skala
Diesen Artikel haben wir am 20.10.2012 in unseren Katalog aufgenommen.
