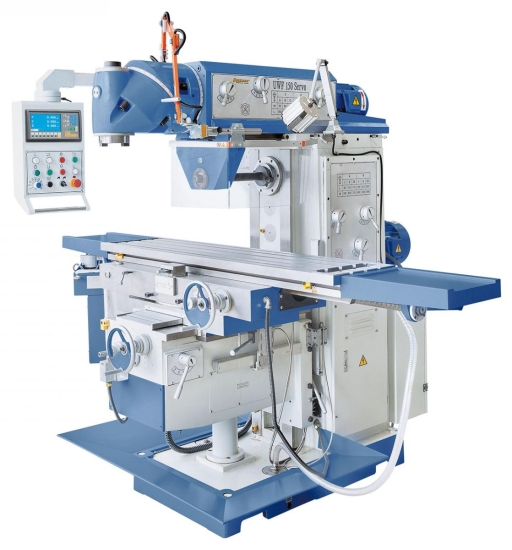

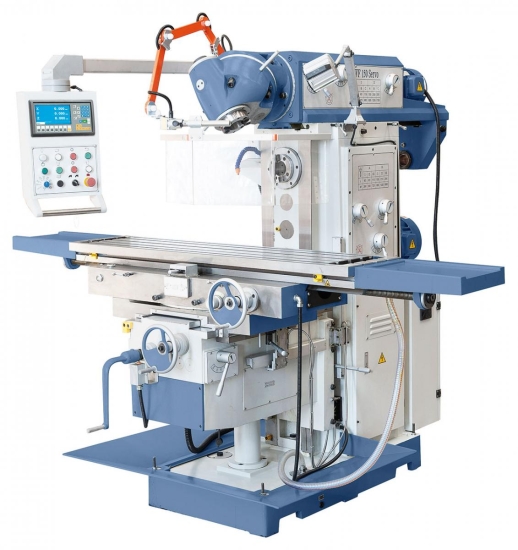

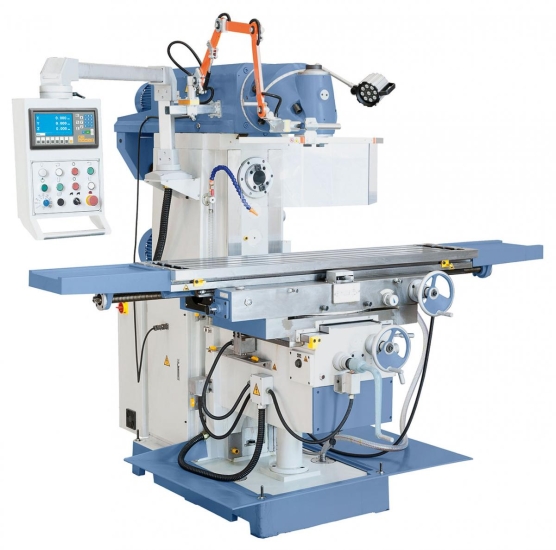

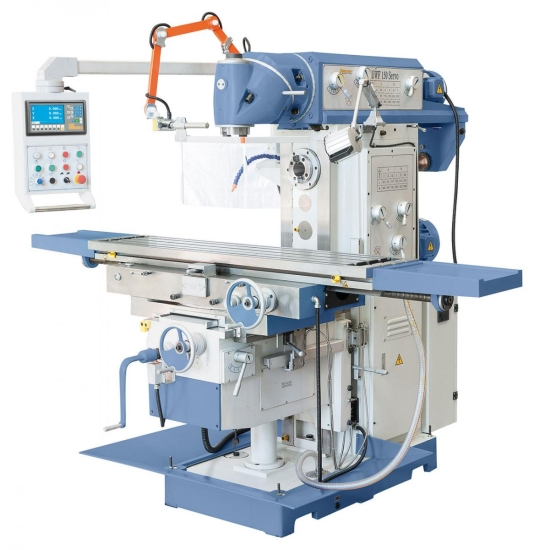

Das Modell UWF 150 Servo ist eine sehr stabil gebaute Universalfräsmaschine mit verschiebbarem Oberarm und großer Tischaufspannfläche. Die großdimensionierten Führungen in allen Achsen garantieren auch bei hoher Tischbelastung ein Höchstmaß an Stabilität und Präzision. Besondere Merkmale dieser Maschine sind der schwenkbare Arbeitstisch, die Flachführung in y- und z-Achse und der Servoantrieb für Vorschübe und Eilgang in allen Achsen.
Technische Daten:
Tischgröße: | 1600 x 360 mm |
Spindelaufnahme horizontal: | ISO 50 |
Spindelaufnahme vertikal: | ISO 50 |
Spindeldrehzahl horizontal: | 60 - 1800 U/min |
Spindeldrehzahl vertikal: | 60 - 1750 U/min |
Verfahrweg längs (x): | 1300 mm |
Verfahrweg quer (y): | 300 mm |
Verfahrweg vertikal (z): | 400 mm |
Abstand Spindel / Tisch horizontal: | 15 - 415 mm |
Abstand Spindel / Tisch vertikal: | 185 - 585 mm |
Ausladung: | 215 - 840 mm |
Tisch schwenkbar: | -45° bis +45° |
Max. Werkstückgewicht: | 300 kg |
Vorschubbereich längs: | 30 - 830 mm/min |
Vorschubbereich quer: | 30 - 830 mm/min |
Vorschubbereich vertikal: | 23 - 625 mm/min |
Eilgang x-, y- und z-Achse: | 1200 / 800 / 600 mm/min |
T-Nuten (Anzahl / Breite / Abstand): | 3 / 18 mm / 80 mm |
Motorleistung horizontal: | 5,5 kW |
Motorleistung vertikal: | 4,0 kW |
Servomotor (Drehmoment / Leistung): | 10 Nm / 1,5 kW |
Kühlmittelpumpe Leistung: | 90 W |
Kühlmittelpumpe Fördermenge: | 25 l/min |
Maschinenabmessung (B x T x H): | 2530 x 2200 x 2300 mm |
Gewicht ca.: | 2650 kg |
Beschreibung:

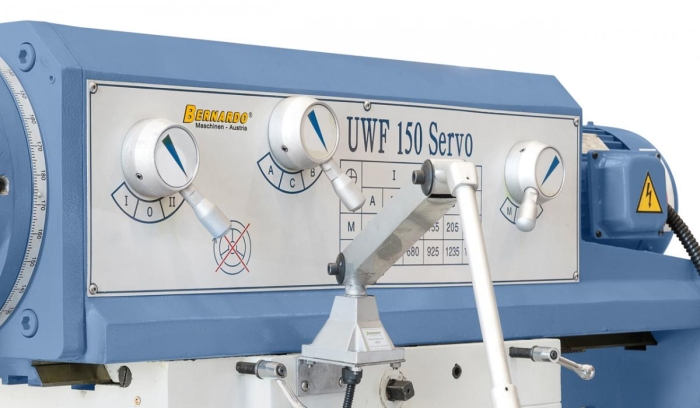

- Logisch und übersichtlich aufgebaute Getriebeschaltung für die Drehzahleinstellung
- Gehärtete und präzisionsgeschliffene Führungen gewährleisten eine hohe Arbeitsgenauigkeit
- Einstellen der gewünschten Vorschubgeschwindigkeit mittels Potentiometer am Bedienpaneel

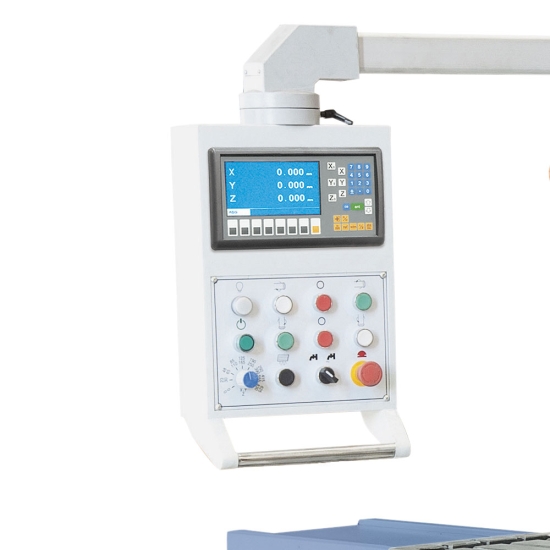

- Digitale Positionsanzeige für x-, y- und z-Achse im Lieferumfang enthalten

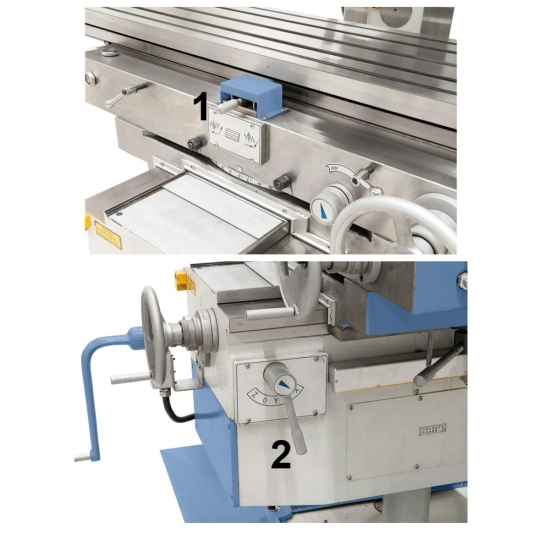

- Fein abgestufte Vorschübe in allen Achsen, mittels Servomotor angetrieben

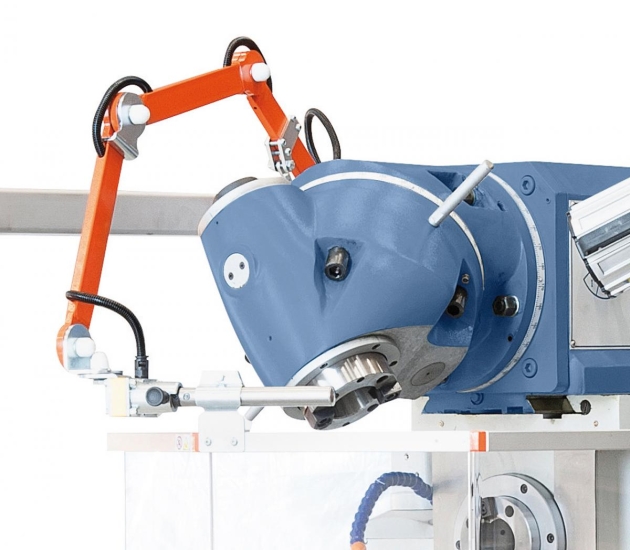

- Universalfräskopf System „Huron“, einstellbar auf sämtliche Winkelpositionen
- Serienmäßig mit Eilgang in x-, y- und z-Achse zur Reduzierung der Nebenzeiten
- Wirtschaftliche Bearbeitung verschiedenster Werkstoffe durch die optimale Abstimmung der frei wählbaren Spindeldrehzahlen und Vorschüben
- Zentralschmierung in x- und y-Achse im Lieferumfang enthalten
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Anzugsspindel M 24
- LED-Maschinenleuchte
- Kühlmitteleinrichtung
- Horizontal-Gegenlager
- Kühlmittelwanne
- Vorschub für x-, y- und z-Achse
- Universelle Schutzeinrichtung
- Langer Fräsdorn ISO 50/27 mm, ISO 50/32 mm
- Kombi-Aufsteckfräsdorn ISO 50/32 mm
- Reduzierhülse ISO 50 / MK 4
- Zentralschmierung für x- und y-Achse
- Bedienwerkzeug
