Produktbeschreibung

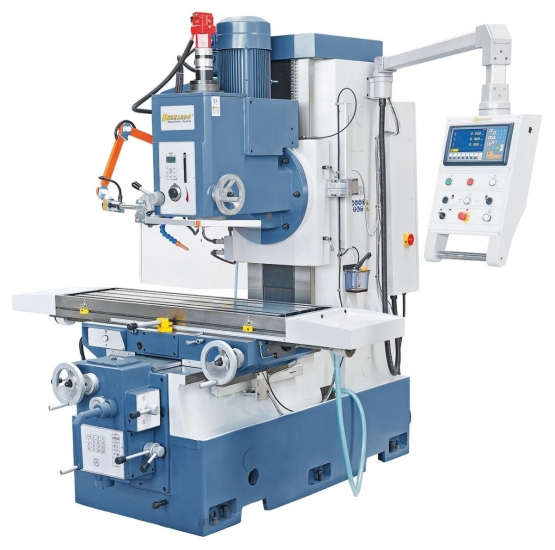

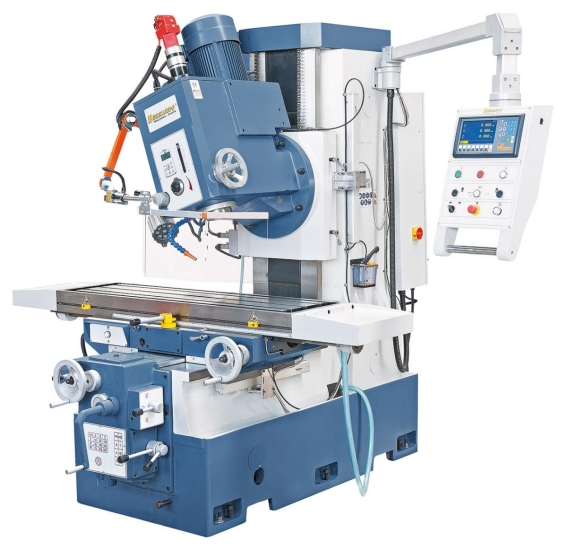

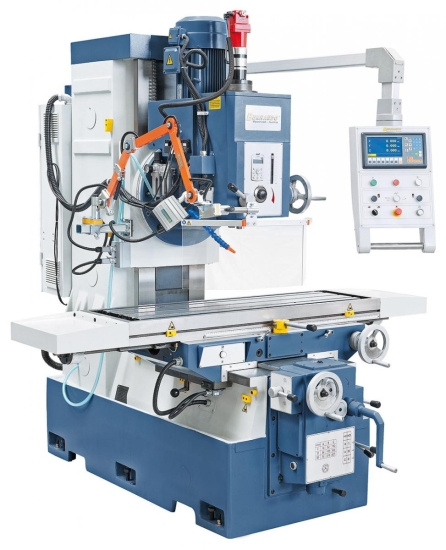

Die konventionelle Bettfräsmaschine BFM 200 überzeugt durch die massive und schwere Graugusskonstruktion, wodurch sie für eine schwere Zerspanung bei großen Werkstücken optimal geeignet ist. Zusätzlich bietet dieses Modell serienmäßig eine pneumatische Werkzeugklemmung, welche ein komfortableres Wechseln der Fräswerkzeuge gewährleistet.
Technische Daten:
| Technische Daten | |
| Tischgröße: | 1400 x 400 |
| Spindelaufnahme: | ISO 50 |
| Spindeldrehzahl, stufenlos: | 20 - 1800 U/min |
| Verfahrweg Längs (x): | 950 mm |
| Verfahrweg Quer (y): | 410 mm |
| Verfahrweg Vertikal (z): | 520 mm |
| Ausladung: | 520 mm |

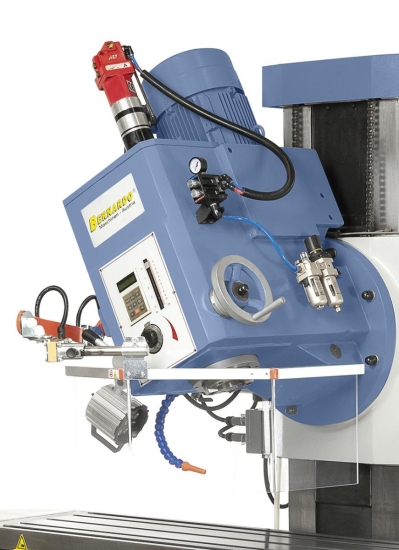

| Spindelkopf Schwenkbereich: | -30° bis +30° |
| Pinolenhub: | 100 mm |
| Pinolendurchmesser: | 180 mm |
| Abstand Spindel / Tisch: | 140 - 660 mm |
| Vorschubgeschwindigkeit: | |
| x-Achse: | 18 - 627 mm/min |
| y-Achse: | 18 - 627 mm/min |
| z-Achse: | 18 - 627 mm/min |
| Eilgang: | 1670 mm/min |
| T-Nutengröße / Abstand / Anzahl: | 18 mm / 100 mm / 3 |
| Vorschubmotor x- und y-Achse: | 0,75 kW |
| Vorschubmotor z-Achse: | 0,75 kW |
| Kühlmittelpumpe: | 0,04 kW |
| Motorleistung: | 7,5 kW |
| Maschinenabmessung (B x T x H): | 2160 x 2050 x 2500 mm |
| Gewicht ca.: | 3750 kg |
Beschreibung:
- Sehr hohe Tischbelastung durch massive Graugusskonstruktion
- Großdimensionierte Flachführungen garantieren Stabilität bei hoher Fräsbelastung

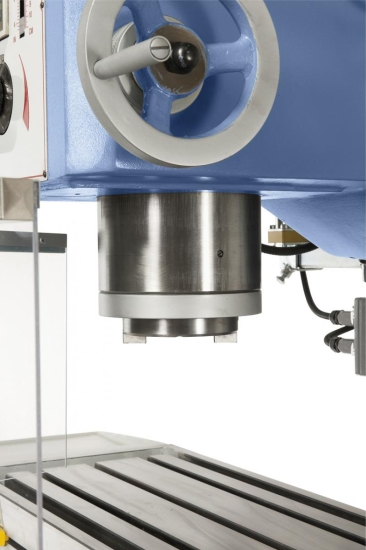

- Großdimensionierte Pinole, Zustellung (100 mm) erfolgt über ein Handrad
- Präzisionsgeschliffener Arbeitstisch, optimal geführt auf dem breiten Sattel
- Großer Spindeldrehzahlbereich (20 - 1800 U/min) mit hohem Drehmoment und serienmäßiger Spindelbremse

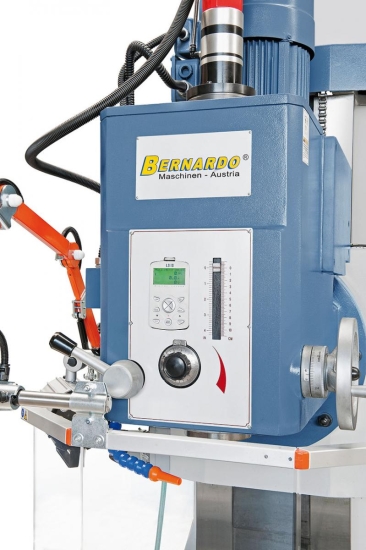

- Serienmäßig mit stufenloser Drehzahlregelung
- Induktiv gehärtete und geschliffene Führungsbahnen
- Großflächig verrippter Sattel in robuster Kastenbauweise
- Säule und Ständer in massiver Kastenständerbauform
Lieferumfang:

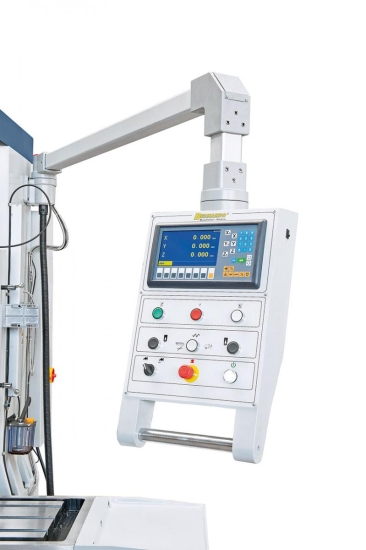

- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Pneumatische Werkzeugklemmung
- Anzugsspindel M 10 / M 12 / M 16 / M 24
- LED-Maschinenleuchte
- Kühlmitteleinrichtung
- Kombi-Aufsteckfräsdorn ISO 50 / 40 mm
- Adapter ISO 50 / MK 4
- Zentralschmierung
- Teleskopabdeckung z-Achse
- Stufenlose Drehzahlregelung
- Ankerschrauben
- Universelle Schutzeinrichtung
- Bedienwerkzeug
Lieferbares Sonderzubehör:
- Fräser-Spannzangenfutter-Set ER 40, ISO 50, 3 - 25 mm, 16-tlg.
- Horizontal- u. Vertikalrundtisch HV 12 - 300 mm
- Schwenkbarer Rundtisch TSK 320
- Halb-Universal-Teilkopf BS-1
- Spannwerkzeugsortiment 58-tlg., 18 mm, M 16
- Zweiteiliger Maschinenschraubstock MS 200
- Hydraulischer Maschinenschraubstock VH 200 mit Drehteller
- Hochdruck-Maschinenschraubstock PHV 160 mit Drehteller
- Maschinenschuh NE 120
