- Produktbeschreibung
Produktbeschreibung

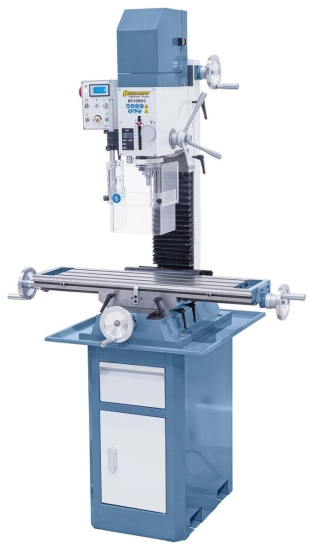

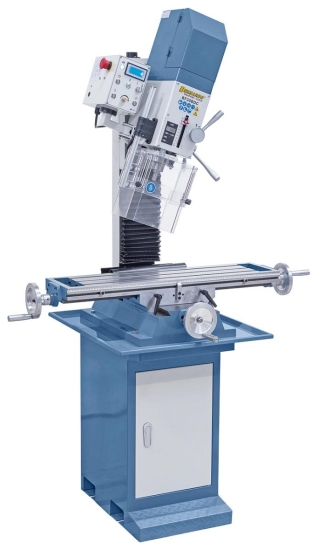

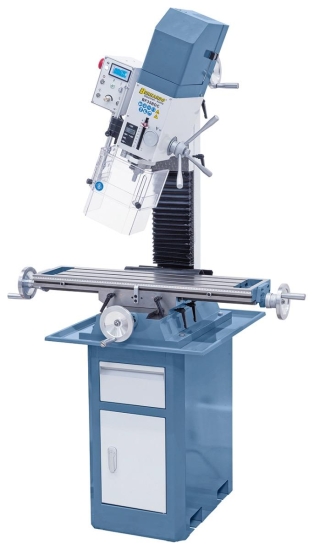

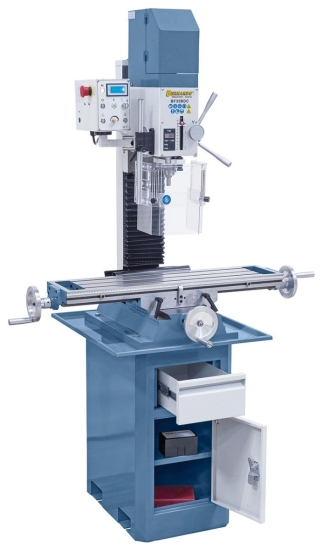

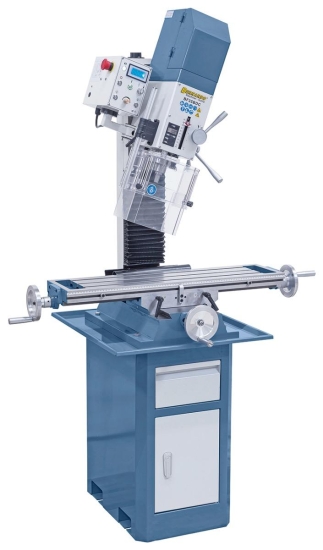

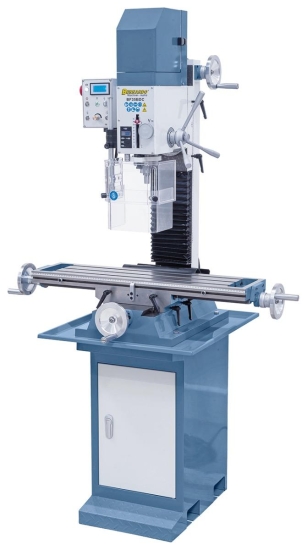

Die Bohr- und Fräsmaschine BF 35 BDC ist aufgrund der hohen Drehzahl bis 3000 U/min, dem leistungsstarken Antriebsmotor (1,5 KW) und der Spindelaufnahme MK 3 das ideale Modell für den anspruchsvollen Anwender. Zur Reduzierung der Fertigungszeiten ist dieses Modell auch mit einer 3-Achs-Digitalanzeige und einem stufenlos regelbaren Frästischvorschub lieferbar.
Technische Daten:
| Bohrleistung in Stahl: | 35 mm |
| Stirnfräser max.: | 75 mm |
| Schaftfräser max.: | 25 mm |
| Gewindeschneiden max.: | M 20 |
| Ausladung: | 190 mm |
| Abstand Spindel/Tisch min./max.: | 90 – 440 mm |
| Pinolenhub: | 90 mm |
| Spindeldrehzahl, stufenlos: | 100 – 1500 / 200 – 3000 U/min |
| Spindelaufnahme: | MK 3 |
| Tischgröße: | 840 x 210 mm |
| Verfahrweg (x / y): | 535 / 225 mm |
| Fräskopf schwenkbar: | -90° bis +90° |
| Höhenverstellung Fräskopf: | 350 mm |
| T-Nutengröße: | 14 mm |
| Motor-Abgabeleistung S1 100%: | 1,5 KW / 230 V |
| Motor-Aufnahmeleistung S6 40%: | 2,2 kW / 230 V |
| Maschinenabmessung (B x T x H): | 1180 x 710 x 1220 mm |
| Gewicht ca.: | 210 kg |
ohne Untergestell
Beschreibung:
- Modell auch mit stufenlosem Frästischvorschub und 3-Achs-Digitalanzeige lieferbar (Art. Nr. 02-1117)
- Variable Drehzahleinstellung, Drehzahl kann stufenlos an das Werkstück angepasst werden
- Vielseitige Anwendungsmöglichkeiten, z.B. Schlitzfräsen, Planfräsen, Ausspindeln, ...

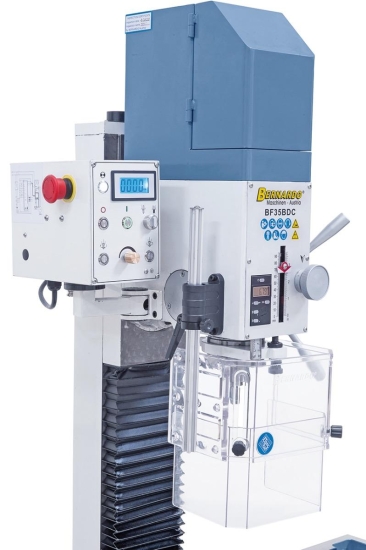

- Digitale Drehzahl- und Bohrtiefenanzeige im Lieferumfang enthalten
- Serienmäßig mit Rechts-Linkslauf, optimal zum Gewindeschneiden
- Gleichstrommotor für optimales Drehmoment im unteren Drehzahlbereich
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Hohe Rundlaufgenauigkeit (±0,015 mm) der Pinole durch Präzisionslager
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.
- Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
Lieferumfang:
- Zahnkranzbohrfutter 3 - 16 mm / B 16
- Bohrfutterdorn MK 3 / B 16
- Anzugsspindel M 12
- Digitale Drehzahlanzeige
- Digitale Pinolenhubanzeige
- EMV-Filter nach CE-Norm
- Höhenverstellbare Schutzabdeckung
- Gewindeschneideinrichtung
- Bedienwerkzeug
