- Produktbeschreibung

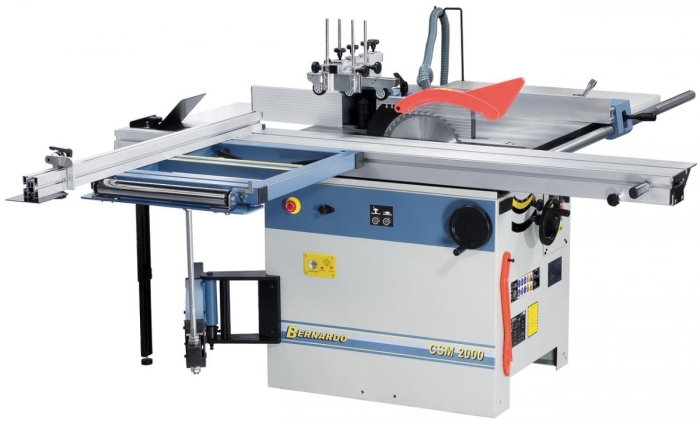

Die Formatkreissäge-Fräsmaschine CSM 2000 mit schwenkbarem Sägeblatt und serienmäßigem Vorritzaggregat eignet sich ideal für den kostenbewussten Anwender. Durch die großzügige Serienausstattung bietet dieses Modell außergewöhnliche Leistung und ein Maximum an Einsatzmöglichkeiten.
Die Formatkreissäge-Fräsmaschine CSM 2000 mit schwenkbarem Sägeblatt und serienmäßigem Vorritzaggregat eignet sich ideal für den kostenbewussten Anwender. Durch die großzügige Serienausstattung bietet dieses Modell außergewöhnliche Leistung und ein Maximum an Einsatzmöglichkeiten.
Eigenschaften
- Höhenverstellung der Frässpindel mittels Handrad an der Vorderseite, ablesbar über Skala
- Leistungsstarker Antriebsmotor gewährleistet auch bei längerem Betrieb eine optimale Schnittleistung

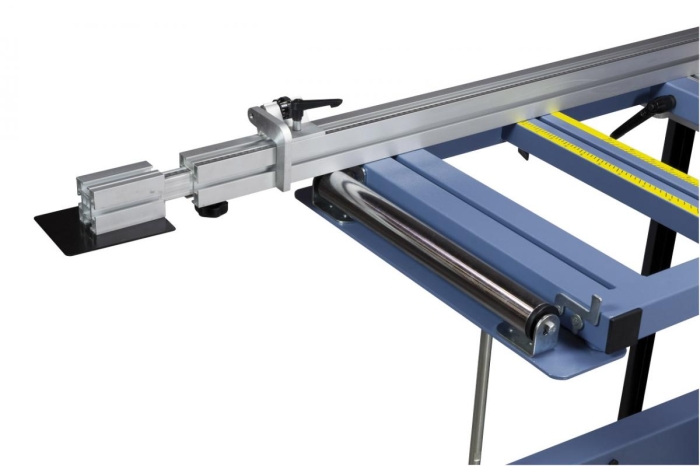

- Auslegertisch mit Rolle für vereinfachtes Handling bei größeren Werkstücken
- Ausziehbarer Teleskopanschlag (bis 2260 mm), am Auslegertisch vorne und hinten montierbar

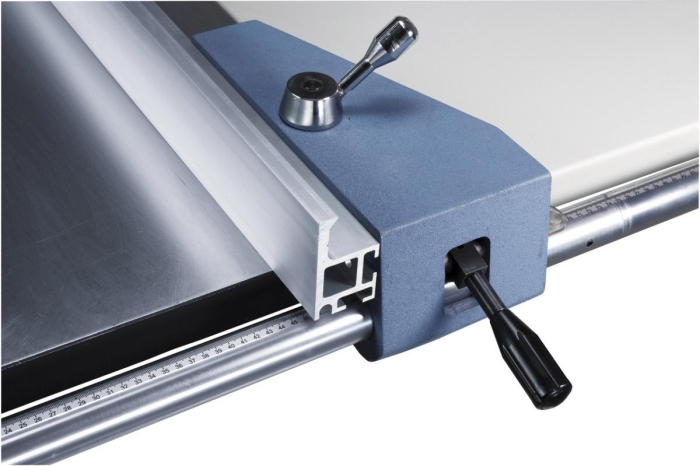

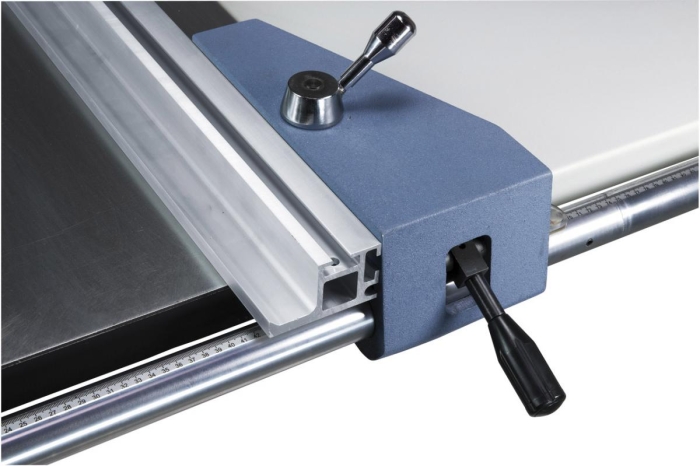

- Teleskop-Längsanschlag inkl. Anschlagklappe mit Feineinstellung serienmäßig
- Alle Aluminiumteile (Formattisch, Anschläge, …) sind eloxiert
- Geschwindigkeitsanzeige über LED, schnell und einfach ablesbar
- Aluminium-Formatschiebetisch mit gehärteten Führungen
Technische Daten
Kreissäge |
|
Tischabmessung | 860 x 450 mm |
Tischhöhe | 850 mm |
Tischverlängerung | 500 x 310 mm |
Tischverbreiterung | 800 x 880 mm |
Auslegertisch mit Rolle | 750 x 580 mm |
Formattisch | 2000 x 270 m |
Besäumlänge | 2000 mm |
Max. Sägeblattdurchmesser | 315 x 30 mm |
Max. Schnitthöhe 90°/45° | 100 / 80 mm |
Schnittbreite am Parallelanschlag | 1270 mm |
Drehzahl Hauptsägeblatt | 4500 U/min |
Drehzahl Vorritzersägeblatt | 8500 U/min |
Vorritzersägeblatt | 2-100 x 20 mm |
Absauganschluss Ø | 100 mm |
Motor-Abgabeleistung S1 100% | 2,8 kW (3,8 PS) |
Motor-Aufnahmeleistung S6 40% | 3,9 kW (5,3 PS) |
Fräse |
|
Spindeldurchmesser | 30 mm |
Höhenverstellung | 100 mm |
Frästischöffnungen | 80 / 100 / 140 / 190 mm |
Aufspannlänge | 100 mm |
Max. Werkzeugdurchmesser |
|
- beim Profilieren | 180 mm |
- beim Zapfenschneiden | 200 mm |
Spindeldrehzahl | 1800 / 3000 / 6000 / 9000 U/min |
Motor-Abgabeleistung S1 100% | 2,8 kW (3,8 PS) |
Motor-Aufnahmeleistung S6 40% | 3,9 kW (5,3 PS) |
Spannung | 400 V |
Maschinenabmessung (B x T x H) | 2000 x 3010 x 1250 mm |
Gewicht ca. | 364 kg |
Lieferumfang
- HM-Sägeblatt 315 x 3,0 x 30 mm / Z 40
- 2-teiliges Vorritzsägeblatt 2-100 x 20 mm / Z 24

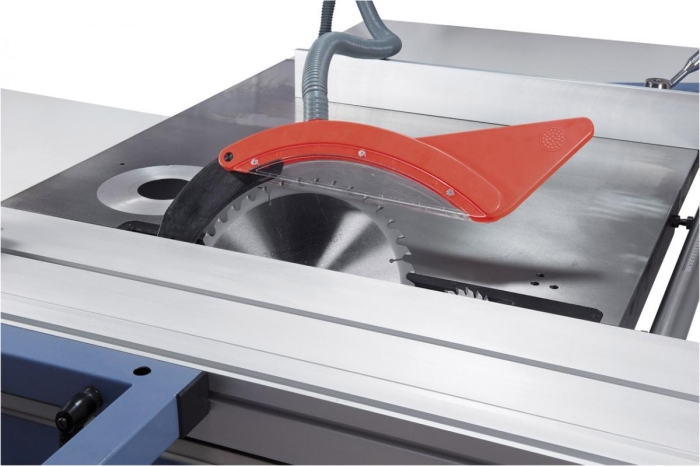

- Sägeblattschutzhaube mit Absauganschluss und Schlauch

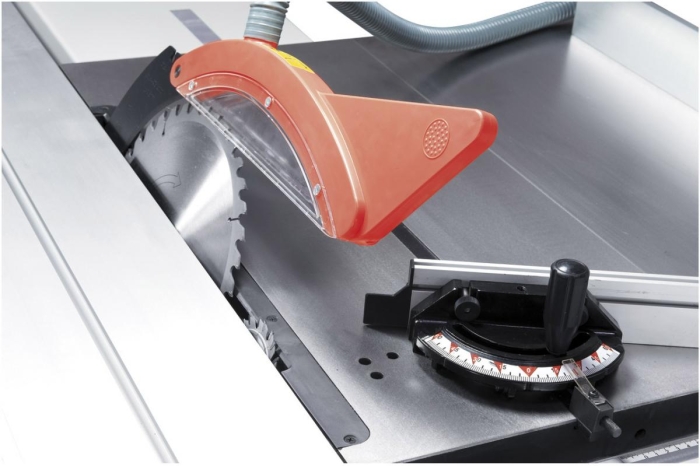

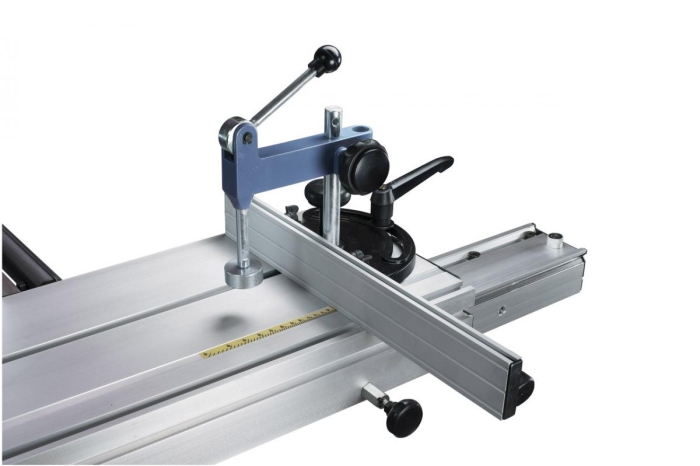

- Gehrungsanschlag mit Exzenterspanner
- Besäumschuh
- Tischverlängerung und -verbreiterung
- Ausziehbarer Teleskopanschlag
- Anschlagklappe mit Feineinstellung
- Auslegertisch mit Rolle
- Fräserschutzhaube
- Schleifhülse diam. 75 mm
- Schutz- und Andrückvorrichtung
- Frässpindel mit Rechts-Linkslauf
- LED-Drehzahlanzeige
- Schiebestock
- Bedienwerkzeug
