- Produktbeschreibung

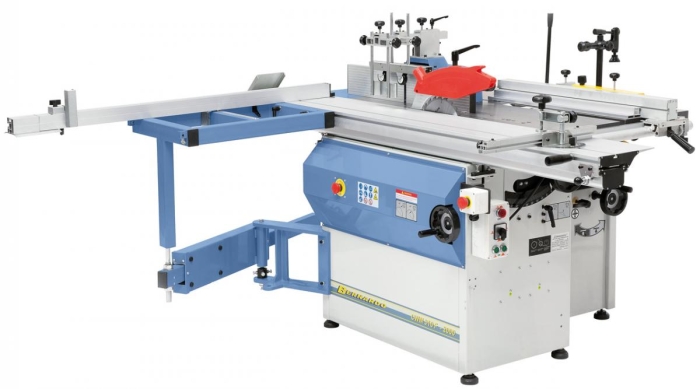

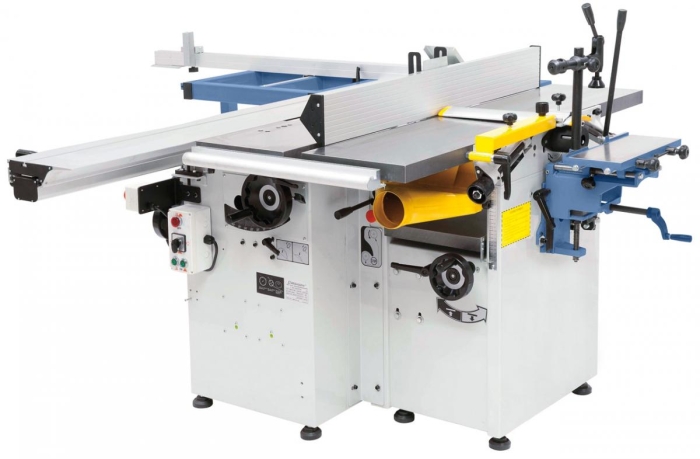

Die Universal-Kombinationsmaschine CWM 310 F bietet dem Anwender durch die vielfältigen Einsatzmöglichkeiten ein optimales Preis-Leistungsverhältnis. Der Formattisch mit 2000 mm Länge, das serienmäßige Vorritzaggregat und die 3 Spindelgeschwindigkeiten sind weitere Argumente die für dieses Modell sprechen.
Die Universal-Kombinationsmaschine CWM 310 F bietet dem Anwender durch die vielfältigen Einsatzmöglichkeiten ein optimales Preis-Leistungsverhältnis. Der Formattisch mit 2000 mm Länge, das serienmäßige Vorritzaggregat und die 3 Spindelgeschwindigkeiten sind weitere Argumente die für dieses Modell sprechen.
Eigenschaften
- Ausziehbarer Teleskopanschlag am Besäumrahmen vorne und hinten montierbar
- Stabiler Auslegertisch zum Bearbeiten von großen Platten ohne zusätzliche Hilfe
- Großdimensionierter und robuster Graugusstisch für vibrationsfreies Arbeiten
- Fräsaggregat serienmäßig mit 3 Drehzahlen (3500 / 5500 / 7000 U/min)
- Leichtgängiger und präziser Formattisch mit gehärteter Prismenführung
- Die Verstellung des Sägeaggregates erfolgt durch ergonomisch angebrachte Handräder

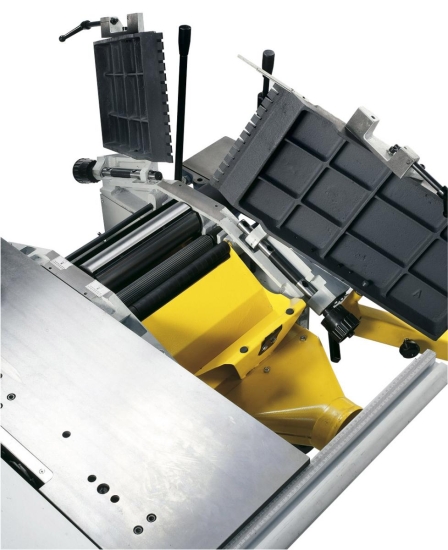

- Aufklappbare Abrichttische zum schnellen Umstellen auf das Dickenhobeln
- Stabiler Aluminium-Abrichtanschlag, von 90° bis 45° schwenkbar
- Wartungsfreie, präzisionsgelagerte 3-Messerwelle mit HSS-Hobelmesser
Technische Daten
Abrichthobel |
|
Abrichtbreite | 310 mm |
Tischlänge | 1300 mm |
Tischhöhe | 835 mm |
Hobelwellendrehzahl | 4000 U/min |
Hobelmesser | 3 Stk. |
Hobelwellendurchmesser | 75 mm |
Abrichtanschlag | 1110 x 130 mm |
Abrichtanschlag schwenkbar | 90° bis 45° |
Max. Spanabnahme | 5 mm |
Motor-Abgabeleistung S1 100% | 2,2 kW (3,0 PS) |
Motor-Aufnahmeleistung S6 40% | 3,0 kW (4,0 PS) |
Dickenhobel |
|
Tischlänge | 600 mm |
Hobelbreite | 305 mm |
Dickendurchlass, min. / max. | 5 - 180 mm |
Max. Spanabnahme | 2,5 mm |
Vorschubgeschwindigkeit | 8 m/min |
Absauganschluss Ø | 100 mm |
Langlochbohreinrichtung |
|
Bohrtischgöße | 370 x 155 mm |
Westcott-Bohrfutter | 0 - 16 mm |
Max. Bohrtiefe | 90 mm |
Bohrbreite | 140 mm |
Höhenverstellung | 80 mm |
Kreissäge |
|
Tischabmessung | 1145 x 300 mm |
Tischhöhe | 835 mm |
Tischverlängerung | 240 x 300 mm |
Auslegertisch | 600 x 415 mm |
Formattisch | 2000 x 240 mm |
Besäumlänge | 2240 mm |
Sägeblattdurchmesser max. | 250 x 30 mm |
Max. Schnitthöhe 90° / 45° | 60 / 50 mm |
Schnittbreite am Parallelanschlag | 520 mm |
Drehzahl Hauptsägeblatt | 4050 U/min |
Drehzahl Vorritzsägeblatt | 6300 U/min |
Absauganschluss Ø | 100 mm |
Motor-Abgabeleistung S1 100% | 3,0 kW (4,0 PS) |
Motor-Aufnahmeleistung S6 40% | 4,2 kW (5,7 PS) |
Fräse |
|
Spindeldurchmesser | 30 mm |
Höhenverstellung | 145 mm |
Frästischöffnung | 150 mm |
Aufspannlänge | 100 mm |
Max. Werkzeugdurchmesser |
|
-beim Profilieren | 140 mm |
-beim Zapfenschneiden | 200 mm |
Spindeldrehzahl | 3500 / 5500 / 7000 U/min |
Motor-Abgabeleistung S1 100% | 3,0 kW (4,0 PS) |
Motor-Aufnahmeleistung S6 40% | 4,2 kW (5,7 PS) |
Spannung | 400 V |
Maschinenabmessung (B x T x H) | 2000 x 2500 x 1200 mm |
Gewicht ca. | 445 kg |
Lieferumfang
- Hobelmesser 310 x 30 x 3 mm
- Langlochbohreinrichtung
- Westcott-Bohrfutter 0 - 16 mm
- HM-Sägeblatt 250 x 3,2 x 30 mm / Z 24
- Vorritzsägeblatt 80 x 3,2 x 20 mm / Z 8
- Gehrungsanschlag mit Exzenterspanner
- Besäumschuh
- Tischverlängerung
- Teleskopanschlag mit Anschlagklappe
- Fräserschutzhaube

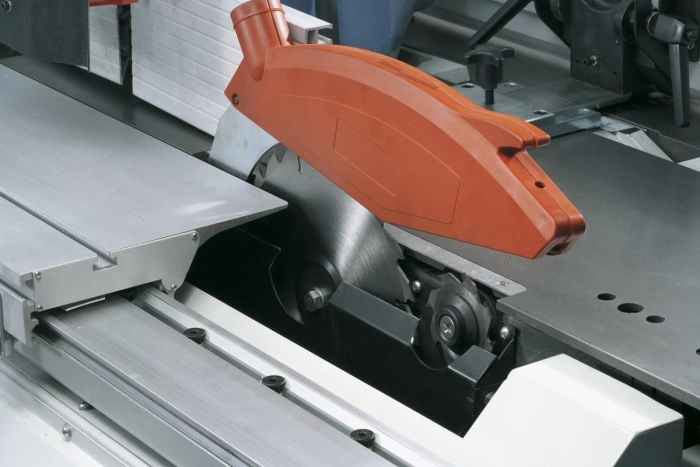

- Sägeblattschutzhaube mit Absauganschluss und Schlauch
- Schiebestock
- Bedienwerkzeug
