- Produktbeschreibung

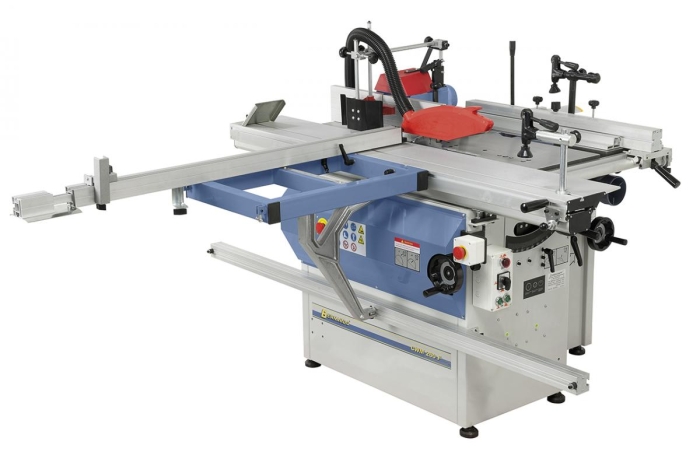

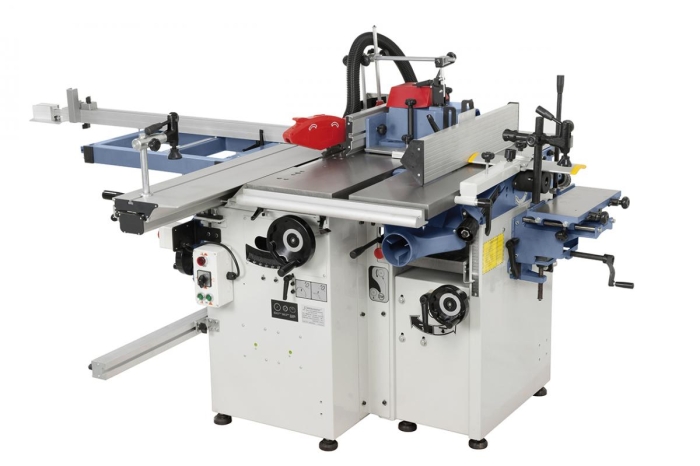

Die Universal-Kombinationsmaschine CWM 260 F ist unser Einsteigermodell bei den Holz-Bearbeitungszentren mit Formattisch. Diese Maschine bietet eine Vielzahl an Anwendungsmöglichkeiten auf kleinstem Raum - Abrichthobeln, Dickenhobeln, Sägen, Fräsen, Bohren. Kurze Umrüstzeiten, hoher Bedienkomfort zeichnen dieses Modell aus.
Die Universal-Kombinationsmaschine CWM 260 F ist unser Einsteigermodell bei den Holz-Bearbeitungszentren mit Formattisch. Diese Maschine bietet eine Vielzahl an Anwendungsmöglichkeiten auf kleinstem Raum - Abrichthobeln, Dickenhobeln, Sägen, Fräsen, Bohren. Kurze Umrüstzeiten, hoher Bedienkomfort zeichnen dieses Modell aus.
Eigenschaften
- Wartungsfreie, präzisionsgelagerte 3-Messerwelle mit HSS-Hobelmesser
- Verwindungsfreier Aluminium-Formatschiebeschlitten mit Prismenführung
- Beide Abrichttische mit Feineinstellung und lärmdämmenden Tischlippen

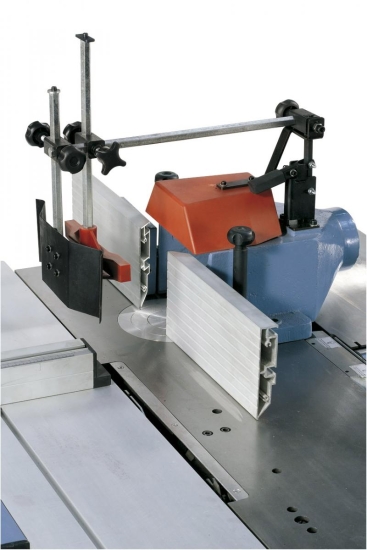

- Fräserschutzhaube mit beidseitig einstellbaren Aluminium-Anschlaglinealen
- Fräsaggregat serienmäßig mit 3 Geschwindigkeiten, zur optimalen Anpasssung an das Werkstück

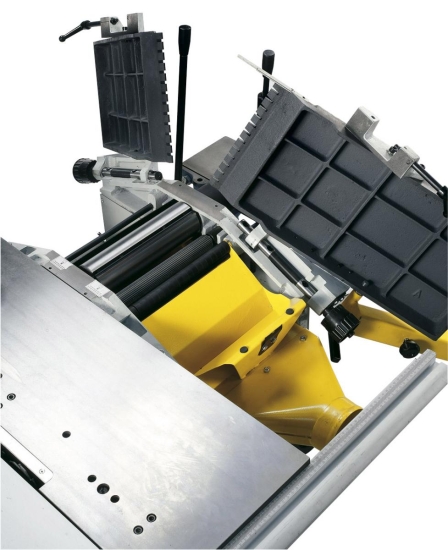

- Aufklappbare Abrichttische zum schnellen Umstellen auf das Dickenhobeln
- Alle Schaltelemente sind in einem Elektropaneel übersichtlich montiert
- Schrägverstellung des Sägeblattes bis 45° nach Skala mittels Handrad
- Integrierte umklappbare Spanauswurfhaube - Anschlussdurchmesser 100 mm
- Stabiler Aluminium-Abrichtanschlag, von 90° bis 45° schwenkbar

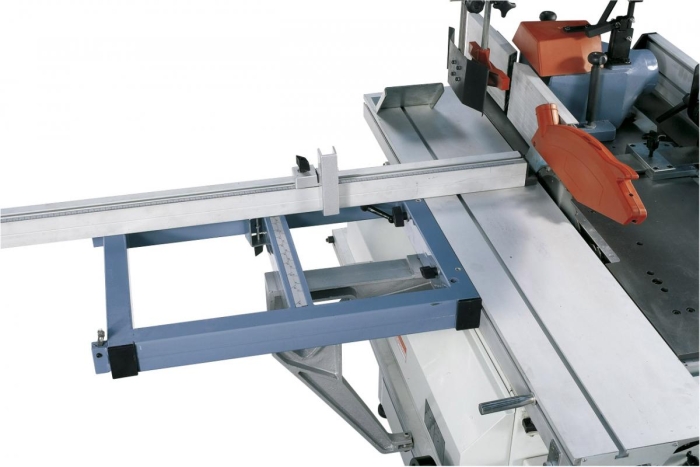

- Großzügiger bemessener Auslegertisch zum Auflegen größerer Platten
Technische Daten
Abrichthobel |
|
Abrichtbreite | 250 mm |
Tischlänge | 1080 mm |
Tischhöhe | 820 mm |
Hobelwellendrehzahl | 3750 U/min |
Hobelmesser | 3 Stk. |
Hobelwellendurchmesser | 75 mm |
Abrichtanschlag | 700 x 145 mm |
Abrichtanschlag schwenkbar | 90° bis 45° |
Max. Spanabnahme | 5 mm |
Motor-Abgabeleistung S1 100% | 2,0 kW (2,7 PS) |
Motor-Aufnahmeleistung S6 40% | 2,8 kW (3,8 PS) |
Dickenhobel |
|
Tischlänge | 600 mm |
Hobelbreite | 250 mm |
Dickendurchlass, min. / max. | 5 - 190 mm |
Max. Spanabnahme | 1,8 mm |
Vorschubgeschwindigkeit | 8 m/min |
Absauganschluss Ø | 100 mm |

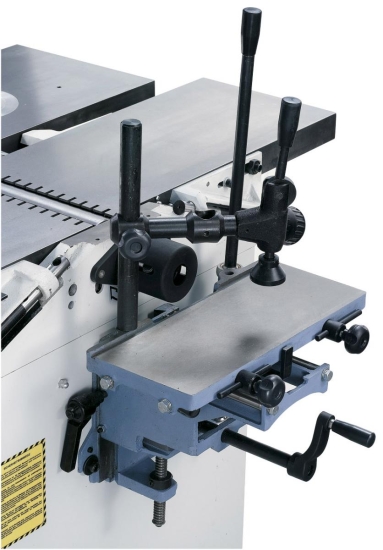

Langlochbohreinrichtung |
|
Bohrtischgöße | 370 x 150 mm |
Westcott-Bohrfutter | 0 - 16 mm |
Max. Bohrtiefe | 105 mm |
Bohrbreite | 140 mm |
Höhenverstellung | 85 mm |
Kreissäge |
|
Tischabmessung | 1045 x 300 mm |
Tischhöhe | 820 mm |
Auslegertisch | 600 x 410 mm |
Formattisch | 1600 x 240 mm |
Besäumlänge | 1600 mm |
Sägeblattdurchmesser max. | 250 x 30 mm |
Max. Schnitthöhe 90° / 45° | 65 / 55 mm |
Schnittbreite am Parallelanschlag | 510 mm |
Drehzahl Hauptsägeblatt | 4050 U/min |
Drehzahl Vorritzsägeblatt | 6300 U/min |
Vorritzsägeblatt | 80 x 20 mm |
Absauganschluss Ø | 100 mm |
Motor-Abgabeleistung S1 100% | 2,2 kW (3,0 PS) |
Motor-Aufnahmeleistung S6 40% | 3,0 kW (4,0 PS) |
Fräse |
|
Spindeldurchmesser | 30 mm |
Höhenverstellung | 150 mm |
Frästischöffnung | 150 mm |
Aufspannlänge | 90 mm |
Max. Werkzeugdurchmesser |
|
-beim Profilieren | 140 mm |
-beim Zapfenschneiden | 200 mm |
Spindeldrehzahl | 3500 / 5500 / 7000 U/min |
Motor-Abgabeleistung S1 100% | 2,2 kW (3,0 PS) |
Motor-Aufnahmeleistung S6 40% | 3,0 kW (4,0 PS) |
Spannung | 400 V |
Maschinenabmessung (B x T x H) | 1620 x 2340 x 1150 mm |
Gewicht ca. | 378 kg |
Lieferumfang
- Hobelmesser 250 x 30 x 3 mm
- Abrichtanschlag
- Langlochbohreinrichtung
- Westcott-Bohrfutter 0 - 16 mm
- Exzenterspanner
- Sägeblatt 250 x 3,2 x 30 mm / Z 24
- Vorritzsägeblatt 80 x 3,2 x 20 mm / Z 8
- Besäumschuh
- Teleskopanschlag mit Anschlagklappe
- Auslegertisch
- Fräserschutzhaube
- Schiebestock

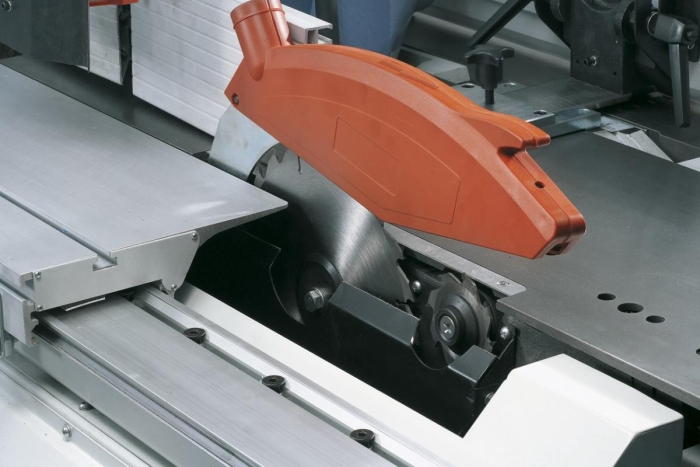

- Sägeblattschutz mit Absauganschluss und Schlauch
- Bedienwerkzeug
