- Produktbeschreibung

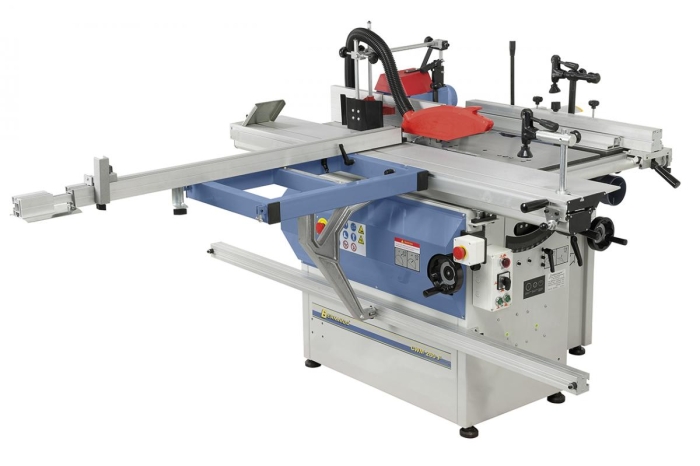

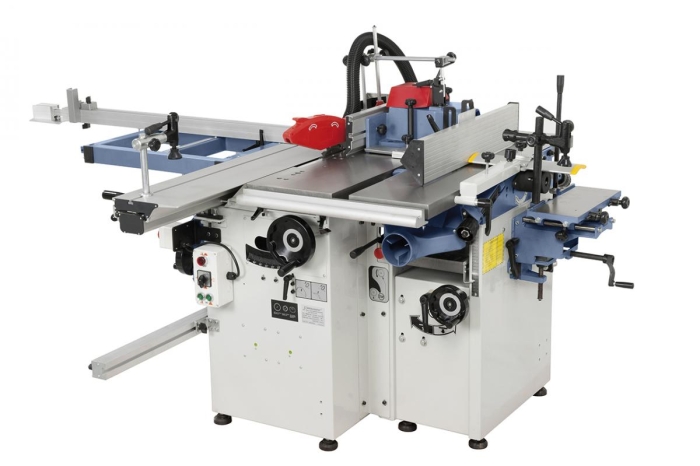

Die Universal-Kombinationsmaschine CWM 260 F ist unser Einsteigermodell bei den Holz-bearbeitungszentren mit Formattisch. Diese Maschine bietet eine Vielzahl an Anwendungsmöglichkeiten auf kleinstem Raum - Abrichthobeln, Dickenhobeln, Sägen, Fräsen, Bohren. Kurze Umrüstzeiten, hoher Bedienkomfort zeichnen dieses Modell aus.
Â
Technische Daten:
| Abrichthobel | Â |
| Abrichtbreite | 250 mm |
| Tischlänge | 1080 mm |
| Tischhöhe | 820 mm |
| Hobelwellendrehzahl | 3750 U/min |
| Hobelmesser | 3Â Stk. |
| Hobelwellendurchmesser | 75 mm |
| Abrichtanschlag | 700 x 145 mm |
| Abrichtanschlag schwenkbar | 90° bis 45° |
| Max. Spanabnahme | 5 mm |
| Motor-Abgabeleistung S1 100% | 2,0 kW (2,7 PS) |
| Motor-Aufnahmeleistung S6 40% | 2,8 kW (3,8 PS) |
| Dickenhobel | Â |
| Tischlänge | 600 mm |
| Hobelbreite | 250 mm |
| Dickendurchlass, min. / max. | 5 - 190 mm |
| Max. Spanabnahme | 1,8 mm |
| Vorschubgeschwindigkeit | 8 m/min |
| Absauganschluss Ø | 100 mm |

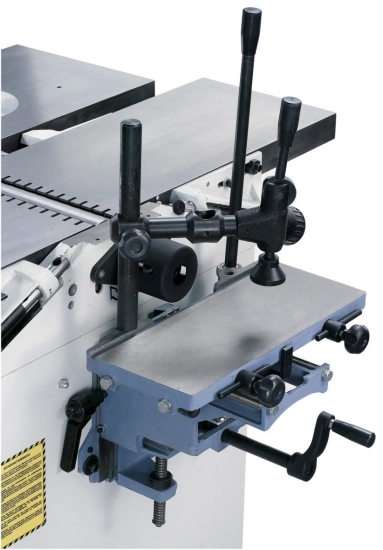

| Langlochbohreinrichtung | Â |
| Bohrtischgöße | 370 x 150 mm |
| Westcott-Bohrfutter | 0 - 16 mm |
| Max. Bohrtiefe | 105 mm |
| Bohrbreite | 140 mm |
| Höhenverstellung | 85 mm |

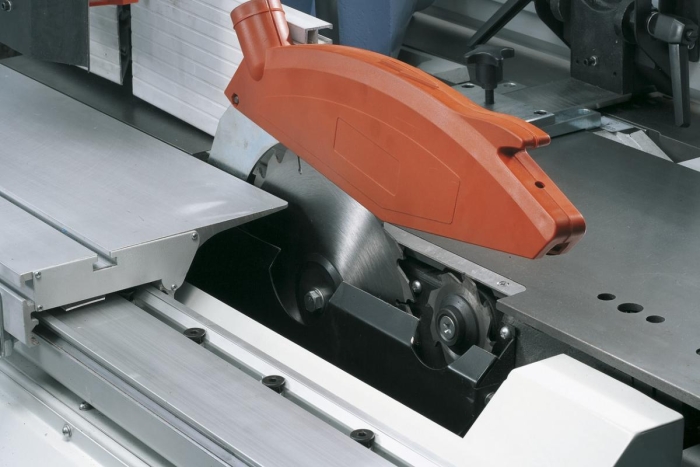

| Kreissäge |  |
| Tischabmessung | 1045 x 300 mm |
| Tischhöhe | 820 mm |

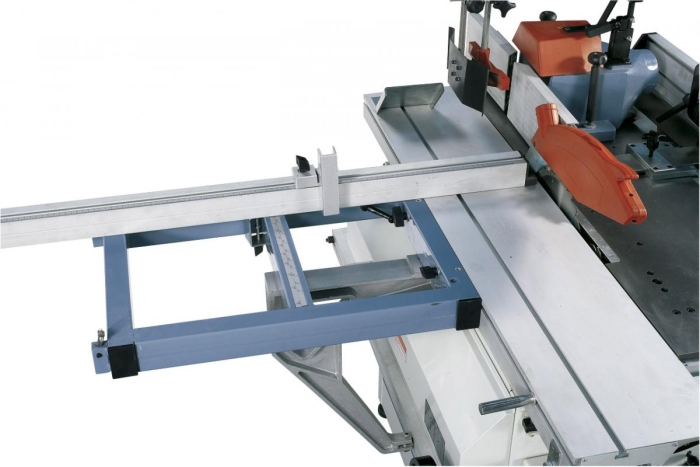

| Auslegertisch | 600 x 410 mm |
| Formattisch | 1200 x 240 mm |
| Besäumlänge | 1300 mm |
| Sägeblattdurchmesser max. | 250 x 30 mm |
| Max. Schnitthöhe 90° / 45° | 65 / 55 mm |
| Schnittbreite am Parallelanschlag | 510 mm |
| Drehzahl Hauptsägeblatt | 4050 U/min |
| Drehzahl Vorritzsägeblatt | 6300 U/min |
| Vorritzsägeblatt | 80 x 20 mm |
| Absauganschluss Ø | 100 mm |
| Motor-Abgabeleistung S1 100% | 2,2 kW (3,0 PS) |
| Motor-Aufnahmeleistung S6 40% | 3,0 kW (4,0 PS) |

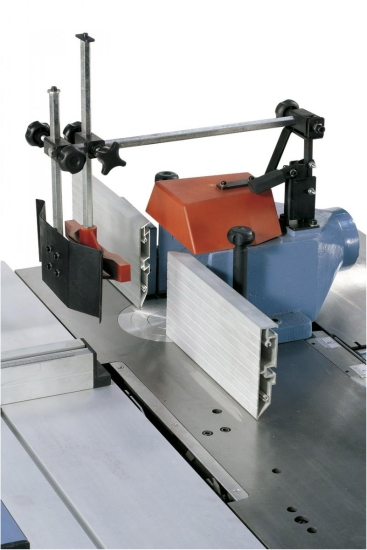

| Fräse |  |
| Spindeldurchmesser | 30 mm |
| Höhenverstellung | 150 mm |
| Frästischöffnung | 150 mm |
| Aufspannlänge | 90 mm |
| Max. Werkzeugdurchmesser | Â |
| Â Â Â Â -beim Profilieren | 140 mm |
| Â Â Â Â -beim Zapfenschneiden | 200 mm |
| Spindeldrehzahl | 3500 / 5500 / 7000 U/min |
| Motor-Abgabeleistung S1 100% | 2,2 kW (3,0 PS) |
| Motor-Aufnahmeleistung S6 40% | 3,0 kW (4,0 PS) |
| Spannung | 400 V |
| Maschinenabmessung (B x T x H) | 1400 x 2340 x 1150 mm |
| Gewicht ca. | 372 kg |
