- Produktbeschreibung
Die Weiterentwicklung der bewährten KF 25 Vario bietet serienmäßig eine vergrößerte Spindelaufnahme, einen größeren Frästisch sowie 2 Digitalanzeigen für Drehzahl und Pinolenhub. Weitere interessante Merkmale dieser kompakten Bohr- und Fräsmaschine sind die elektronisch stufenlos regelbare Drehzahl sowie der schwenkbare Fräskopf von -90° bis +90°.
Technische Daten:
Bohrleistung in Stahl: | 30 mm |
Stirnfräser max.: | 75 mm |
Schaftfräser max.: | 25 mm |
Ausladung: | 180 mm |
Abstand Spindel / Tisch: | 135 - 495 mm |
Pinolenhub: | 70 mm |
Spindeldrehzahl, stufenlos: | 50 - 750 / 150 - 2250 U/min |
Spindelaufnahme: | MK 3 |
Tischgröße: | 840 x 210 mm |
Verfahrweg (x / y): | 565 / 215 mm |
Fräskopf schwenkbar: | -90° bis +90° |
Höhenverstellung Fräskopf: | 360 mm |
T-Nutengröße: | 14 mm |
Motor-Abgabeleistung S1 100%: | 1,1 kW / 230 V |
Motor-Aufnahmeleistung S6 40%: | 1,6 kW / 230 V |
Maschinenabmessung (B x T x H): | 1100 x 715 x 1200 mm |
Gewicht ca.: | 220 kg |
* ohne Untergestell
Beschreibung:

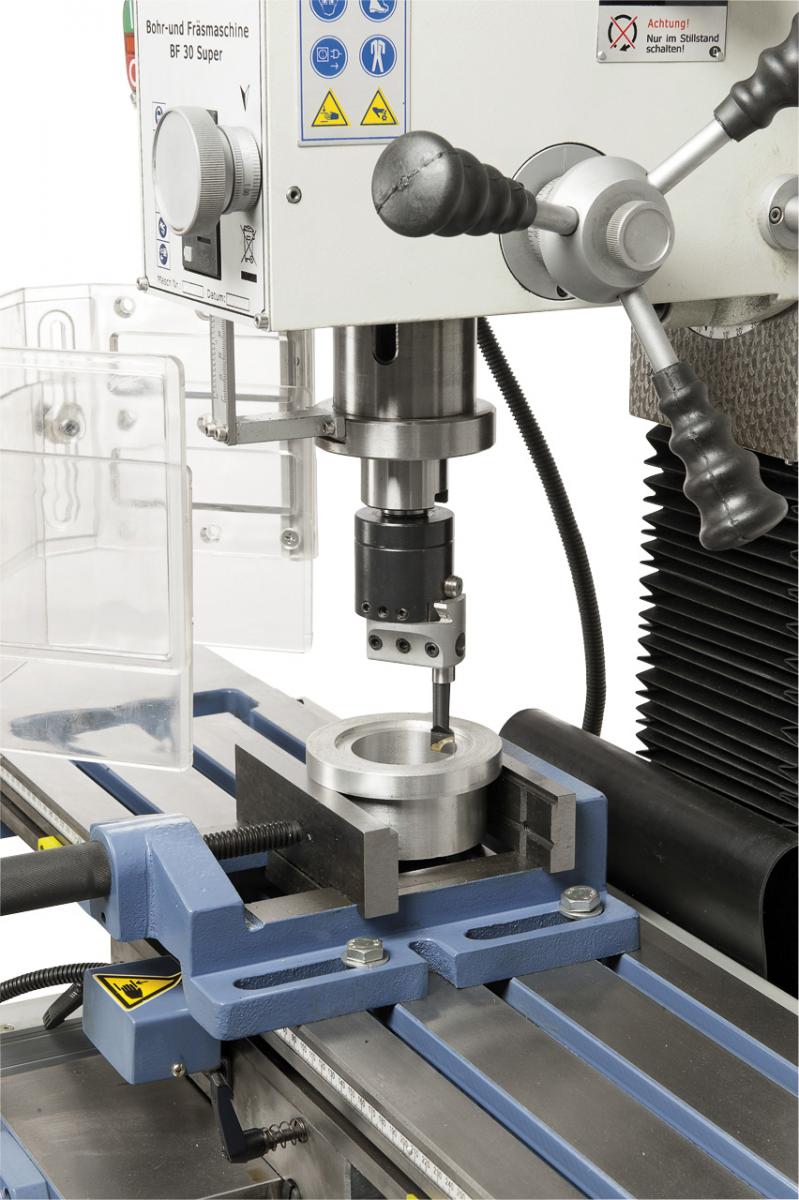

- Vielseitige Anwendungsmöglichkeiten, z.B. Schlitzfräsen, Planfräsen, Ausspindeln,.....
- Digitale Drehzahl- und Bohrtiefenanzeige im Lieferumfang enthalten
- 2-Stufengetriebe für optimale Kraftübertragung
- Serienmäßig mit Rechts-Linkslauf, optimal zum Gewindeschneiden
- Gleichstrommotor für optimales Drehmoment im unteren Drehzahlbereich
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Hohe Rundlaufgenauigkeit (? 0,015) der Pinole durch Präzisionslager
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.
- Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
Lieferumfang:
- Schnellspannbohrfutter 3 - 16 mm / B 16
- Bohrfutterdorn MK 3 / B 16
- Anzugsspindel M 12
- Digitale Drehzahlanzeige
- Digitale Pinolenhubanzeige
- EMV-Filter nach CE-Norm
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
Lieferbares Sonderzubehör:
B28-2085 Weitspann-Maschinenschraubstock FJ 100
B32-1060 Kantentaster SOE 20 S
B35-1020 Parallelunterlagensatz 28-tlg.
B42-1016 Schaft-Schruppfräser HSS, TiN-beschichtet
B42-1020 TITAN-Schaftfräserkassette 20-tlg.
B27-1033 Horizontal- und Vertikalrundtisch RT 5
B27-1045 Halbuniversal-Teilkopf BS-0
B24-1096 Gewindeschneidapparat Super M5 - M12
B28-1001 Spannwerkzeugsortiment 58-tlg., 14 mm, M 12
B28-2027 Präzisions-Maschinenschraubstock PS 100
B27-1045 Halbuniversal-Teilkopf BS-0
