Produktbeschreibung

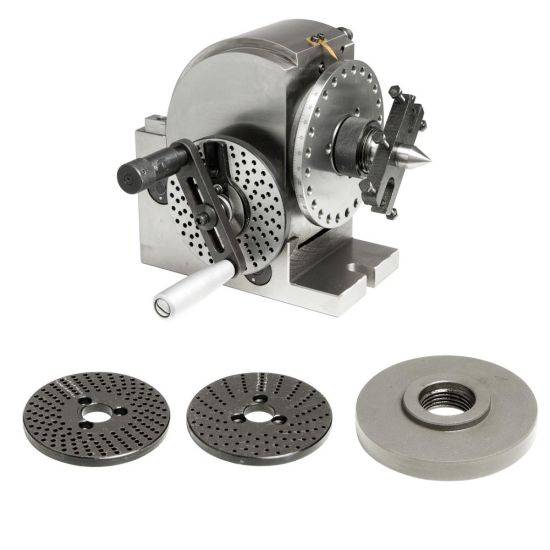

Der Bernardo Halbuniversal-Teilkopf BS-1 Zubehör Rundtische ist ein hochpräzises Werkzeug für verschiedene Anwendungen. Die Spindel ist in Präzisionskegelrollenlagern gelagert, die Schnecke besteht aus Chrom-Nickel-Stahl, ist gehärtet und geschliffen. Das Phosphor-Bronze-Schneckenrad und die ausrastbare Übersetzung ermöglichen direktes Teilen mit einer Übersetzung von 40:1. Der Teilkopf ist schwenkbar von horizontal bis vertikal (-10° bis +90°) und ermöglicht direktes Teilen mit 24er-Raster. Jede Teilung von 2 bis 50 und viele Teilungen von 52 bis 380 sind möglich.
Technische Daten:
| Ãœbersetzung: | 40:1 |
| Bauhöhe: | 220 mm |
| Breite mit Zentrierspitze: | 260 mm |
| Länge: | 285 mm |
| Zentrierspitze: | MK 3 |
| Backenfutterflansch: | 165 mm |
| Schwenkbar: | 0° bis 90° |
| Spindelbohrung: | 20 mm |
| Nutenbreite: | 16 mm |
| Direkt-Teilscheibe (Teilung): | 24 (15°) |
| Gewicht ca.: | 30,5 kg |
Abmessungen Teilkopf und Reitstock:
| Abmessungen Teilkopf | Abmessungen Reitstock | |||
| A | 260 mm | A1 | 183 mm | |
| B | 168 mm | B1 | 87 mm | |
| H | 220 mm | H1 | 137 mm | |
| h | 128 mm | h1 | 128 mm | |
| a | 206 mm | a1 | 158 mm | |
| b | 113 mm | b1 | 110 mm | |
| g | 16 mm | g1 | 16 mm | |
Beschreibung:
- Spindel in Präzisionskegelrollenlagern
- Schnecke aus Chrom-Nickel-Stahl, gehärtet und geschliffen
- Phosphor-Bronze-Schneckenrad
- Ãœbersetzung ausrastbar zum direkten Teilen (40:1)
- Schwenkbar von horizontal bis vertikal (-10° bis +90°)
- Direktes Teilen mit 24er-Raster
- Jede Teilung von 2 bis 50 und viele Teilungen von 52 bis 380 möglich
Lieferumfang:
- Reitstock
- 2 Teilscheiben
- Zentrierspitze
- Mitnehmer
- Futterflansch
