Produktbeschreibung
Bernardo Planscheibe K72 - 125 Planscheiben
Die Bernardo Planscheibe K72 - 125 Planscheiben ist eine Vierbacken-Planscheibe in Gussausführung. Sie verfügt über eine Zentrieraufnahme nach DIN 6350 und vier einzeln verstellbare Spannbacken. Ab einem Durchmesser von 160 mm wird die Planscheibe von vorne auf den Flansch montiert und ab einem Durchmesser von 300 mm sind T-Nuten eingefräst. Die Planscheibe ist geeignet zum Spannen von asymmetrischen und rechteckigen Werkstücken auf Drehmaschinen.

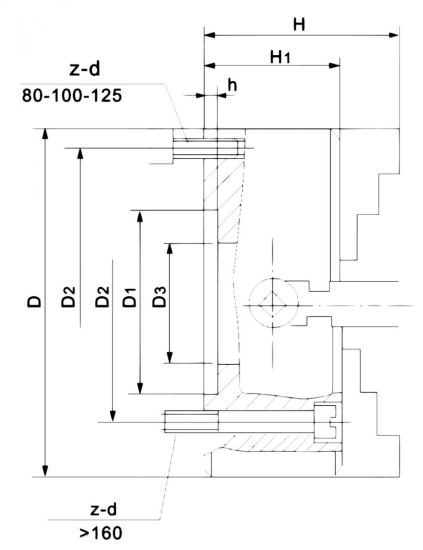

Technische Daten:
D - Futtergröße: | 125 |
D1: | 95 mm |
D2: | 108 mm |
D3: | 30 mm |
H: | 78 mm |
H1: | 56 mm |
h: | 4,5 mm |
Befestigungsschrauben: | 4 x M8 |
Max. Drehzahl: | 2000 U/min |
Gewicht ca.: | 4,90 kg |
Beschreibung:
- Vierbacken-Planscheibe in Gussausführung
- Mit Zentrieraufnahme nach DIN 6350
- Vier einzeln verstellbare Spannbacken
- Ab einem Durchmesser von 160 mm wird die Planscheibe von vorne auf den Flansch montiert
- Ab einem Durchmesser von 300 mm sind T-Nuten eingefräst
- Inklusive ein Satz harte, einteilige Backen
Anwendungsbereich:
- Geeignet zum Spannen von asymmetrischen und rechteckigen Werkstücken auf Drehmaschinen
Diesen Artikel haben wir am 20.10.2012 in unseren Katalog aufgenommen.
