- Produktbeschreibung

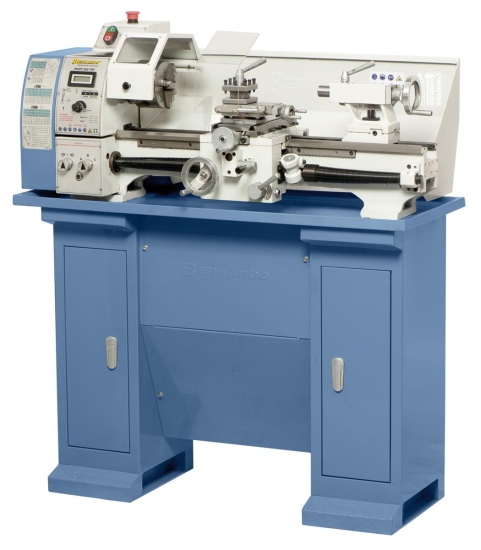

Die Drehmaschine Profi 550 Top ist unser neues Modell, das serienmäßig mit einem hochwertigen Delta-Frequenzumrichter ausgestattet ist. Wesentliche Vorteile, die sich daraus ergeben, sind das hohe Drehmoment im unteren Drehzahlbereich und die annähernd konstante Drehzahl unter Last.
Technische Daten:
Spitzenweite: | 550 mm |
Spitzenhöhe: | 125 mm |
Umlaufdurchmesser über Bett: | 250 mm |
Bettbreite: | 135 mm |
Spindelbohrung: | 26 mm |
Aufnahme in der Spindelbohrung: | MK 4 |
Drehzahlbereich, stufenlos: | 70 - 380 / 380 -2000 U/min |
Bereich Längsvorschübe: | 0,06 - 0,32 mm/U |
Bereich Planvorschübe: | 0,03 - 0,075 mm/U |
Metrische Gewinde: | 0,2 - 3,5 mm |
Zollgewinde: | 8 - 56 Gg/1" |
Pinolenweg: | 70 mm |
Pinolenaufnahme: | MK 2 |
Motor-Abgabeleistung S1 100%: | 0,75 kW / 230 V |
Motor-Aufnahmeleistung S6 40%: | 1,0 kW / 230 V |
Maschinenabmessung (B x T x H): | 1210 x 610 x 450 mm |
Gewicht ca.: | 137 kg |
* ohne Untergestell
Beschreibung:
- Drehstrommotor mit Frequenzumrichter für höhere Leistungsausbeute und hohes Drehmoment
- Serienmäßig mit stufenloser Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
- Die Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
- Prismenbett mit großer Auflagefläche, induktiv gehärtet und geschliffen
- Präzise Spindellagerung mit zwei nachstellbaren Präzisionskegelrollenlagern
- Hohe Rundlaufgenauigkeit der Spindelnase - besser als 0,009 mm
- Reitstockpinole und Handrad mit einstellbarer Skalierung (0,02 mm)
Lieferumfang:
- Feste Körnerspitzen
- 3-Backenfutter DK11-125 mm
- Futterflansch 125 mm
- Wechselräder
- Vierfachstahlhalter
- Planschlitten mit Obersupport
- Frequenzumrichter
- Digitale Drehzahlanzeige
- Gewindeuhr
- Futterschutz
- Spänerückwand
- Leitspindelabdeckung
- Bedienwerkzeug
Lieferbares Sonderzubehör:
B22-1040 Mitlaufende Körnerspitze SMA - MK 2

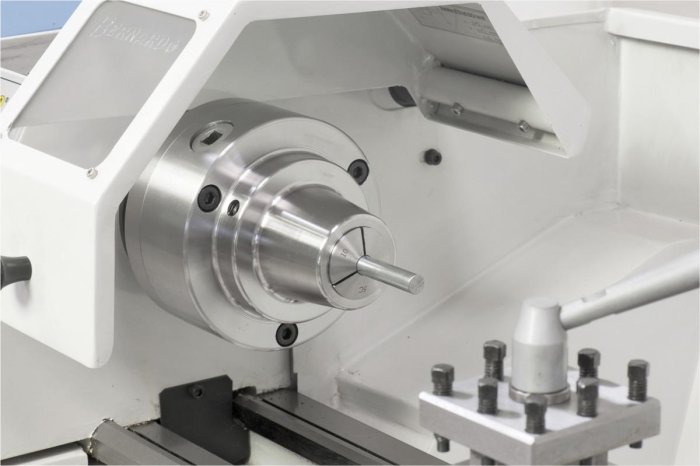

B22-1097 Spannzangenset 5C
B03-1760 Festst. Lünette Profi(center) 550 WQ / WQV / LZ / 750 LZ
B03-1765 Mitlaufende Lünette Profi(center) 550WQ/WQV/LZ/750LZ

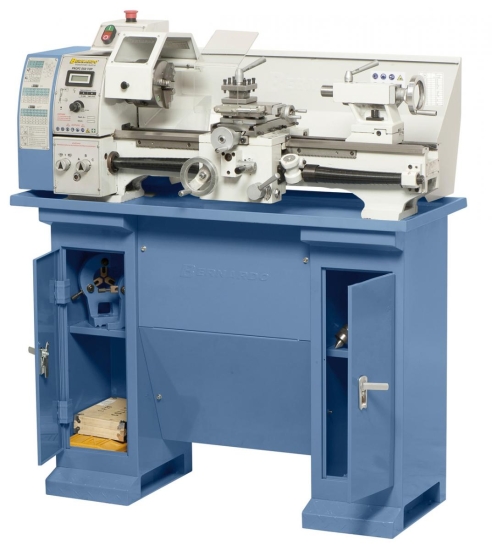

B56-1055 Untergestell D3 für Profi(center) 500-Serie

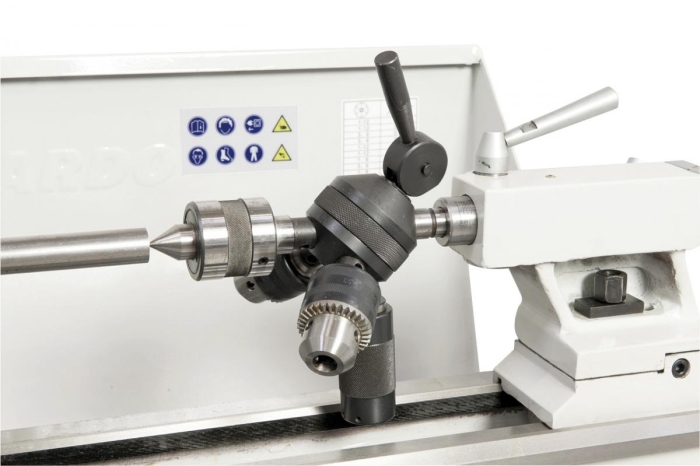

B22-1068 Revolverkopf MK 2 mit 3 Stationen
B22-1001 Mitlaufende Körnerspitze Typ PC - MK 2
B44-2021 Drehmeißelsatz mit HM-Wendeplatten 12 mm
B51-1003 Universal-Kühlmitteleinrichtung 10 Liter, 230 V
B23-1056B Schnellwechsel-Stahlhalter Modell Bernardo Gr. 20
B22-1001 Mitlaufende Körnerspitze Typ PC - MK 2
