- Produktbeschreibung
Produktbeschreibung

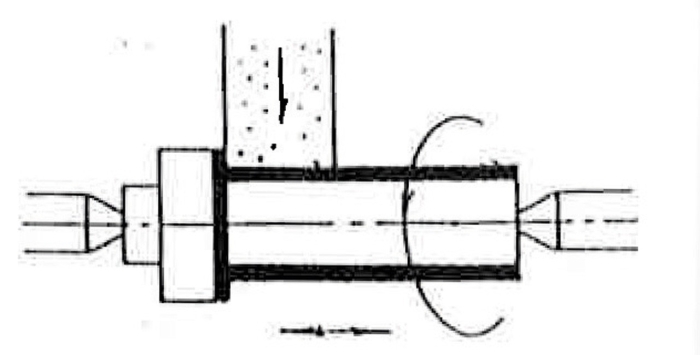

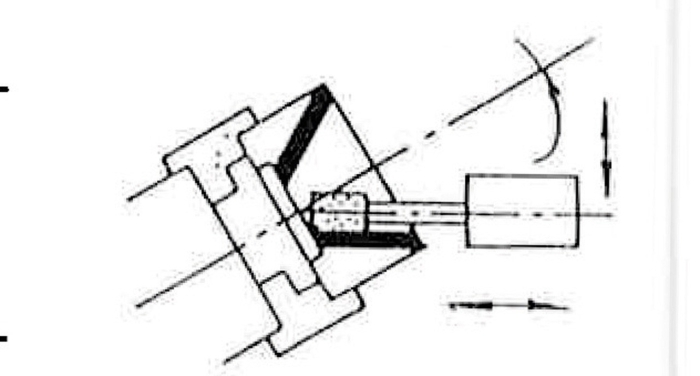

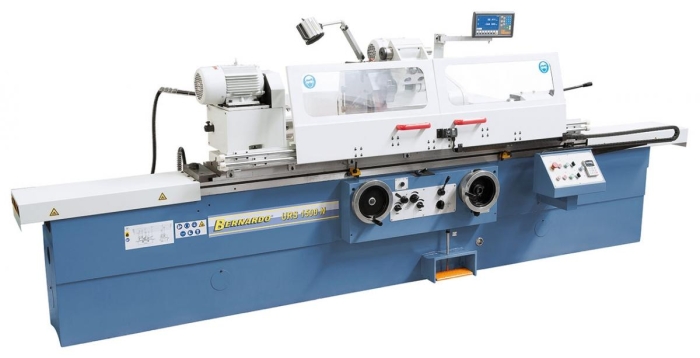

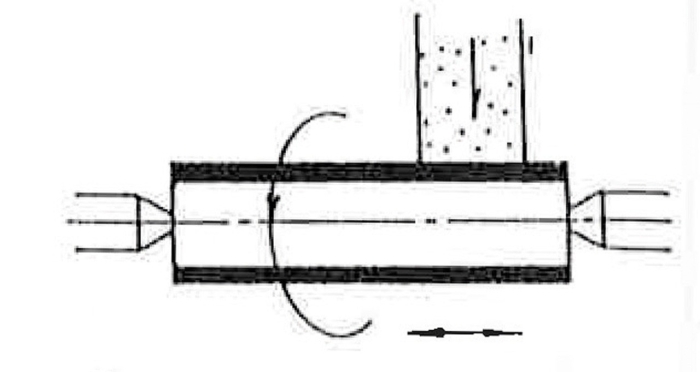

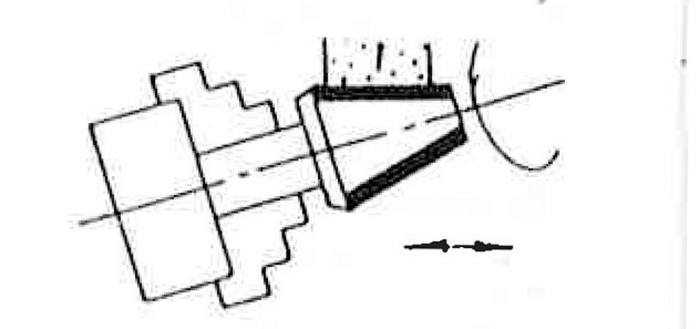

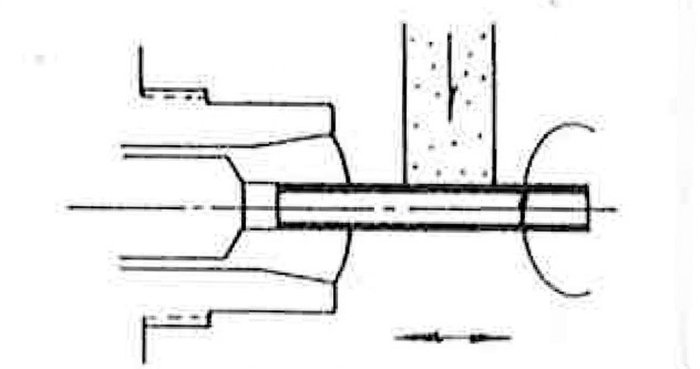

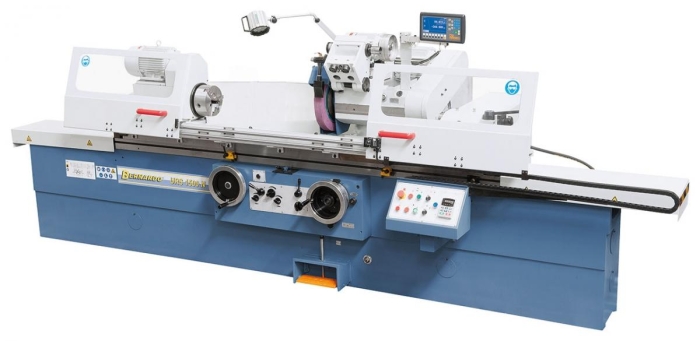

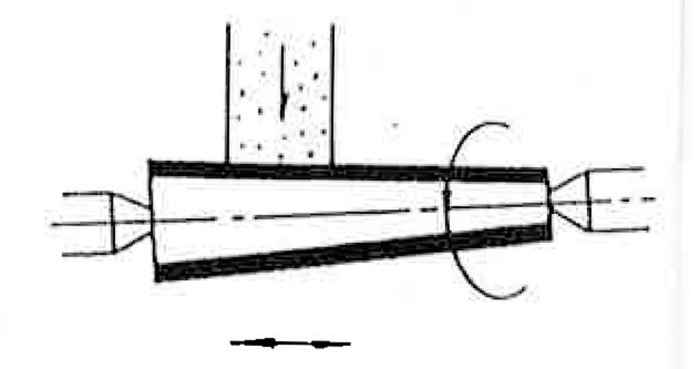

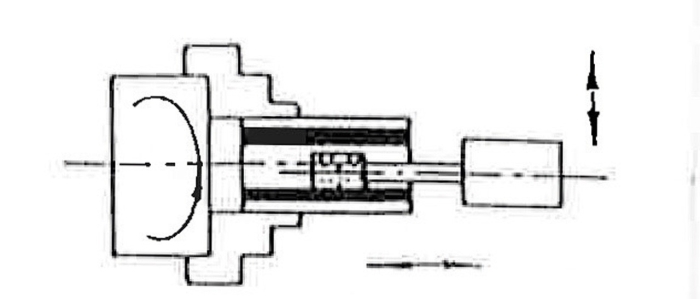

Die Universal-Rundschleifmaschine URS 3000 N eignet sich zur Ausführung von Außenrundschleifarbeiten für Werkstücke bis 320 mm Durchmesser, durch die serienmäßige Innenschleifeinrichtung wird der Anwendungsbereich zusätzlich erweitert. Ihren Einsatzbereich findet dieses Modell hauptsächlich im Maschinenbau, im Formen- und Werkzeugbau, aber auch bei der Kleinserienfertigung in der Produktion.
Technische Daten:
| Allgemeine Daten | |
| Spitzenweite: | 3000 mm |
| Spitzenhöhe: | 180 mm |
| Außenschleifdurchmesser: | 8 - 320 mm |
| Max. Werkstückgewicht: | 150 kg |
| Innenschleifdurchmesser mit Lünette: | 35 - 100 mm |
| Innenscheifdurchmesser ohne Lünette: | 30 - 100 mm |
| Innenschleiftiefe max.: | 125 mm |
| Tischschwenkbereich max.: | +3 bis -2° |
| Tischlängsbewegung max.: | 3100 mm |
| Tischvorschub: | 0,1 - 3 m/min |
| Man. Tischverfahrweg/Handumdrehung: | 6 mm |

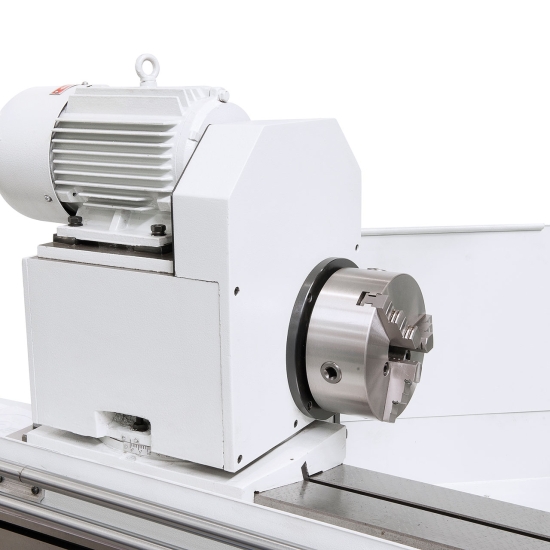

| Spindelstock | |
| Spindeldrehzahl, stufenlos: | 25 - 220 U/min |
| Spindelkonus: | MK 4 |
| Schwenkbereich Arbeitsspindel: | +90° |

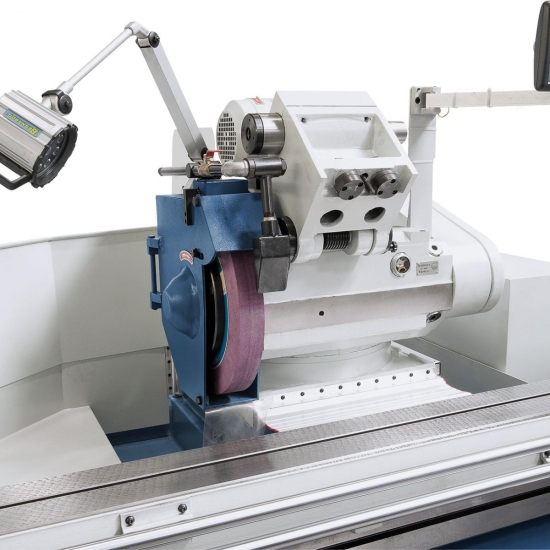

| Schleifspindelstock | |
| Schleifscheibengröße: | 500 x 50 x 203 mm |
| Schleifspindeldrehzahl: | 1330 U/min |
| Innenschleifspindeldrehzahl: | 10000 U/min |
| Schwenkbereich Schleifspindelstock: | +/- 30° |
| Verfahrweg des Schleifkopfes: | 200 mm |
| Skalenteilung: | 0,0025 mm |
| Eilgang, hydraulisch: | 50 mm/min |

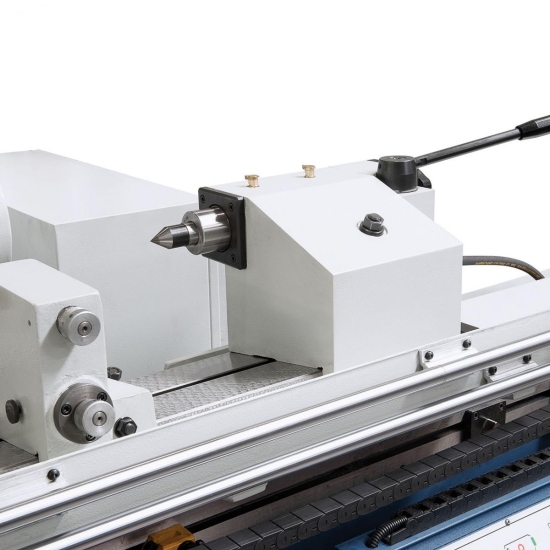

| Reitstock | |
| Pinolenaufnahme: | MK 4 |
| Pinolenweg: | 30 mm |
| Motorleistung | |
| Schleifspindel: | 7,5 kW |
| Arbeitsspindel: | 1,5 kW |
| Innenschleifspindel: | 1,1 kW |
| Maschinenabmessung (B x T x H): | 7400 x 2000 x 2000 mm |
Diesen Artikel haben wir am 17.06.2019 in unseren Katalog aufgenommen.
