- Produktbeschreibung

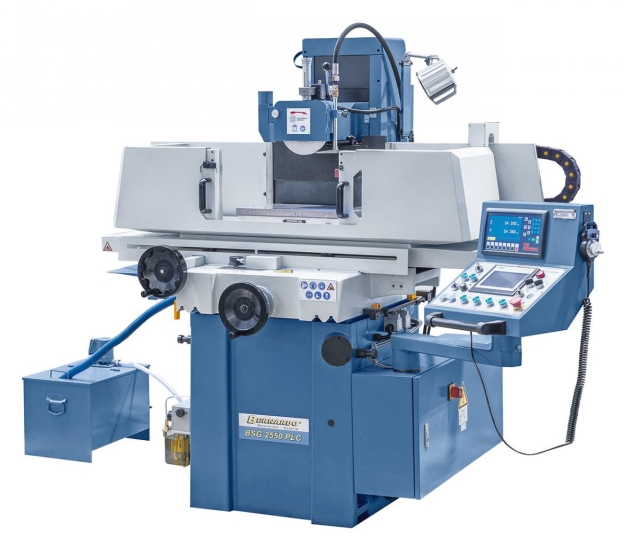

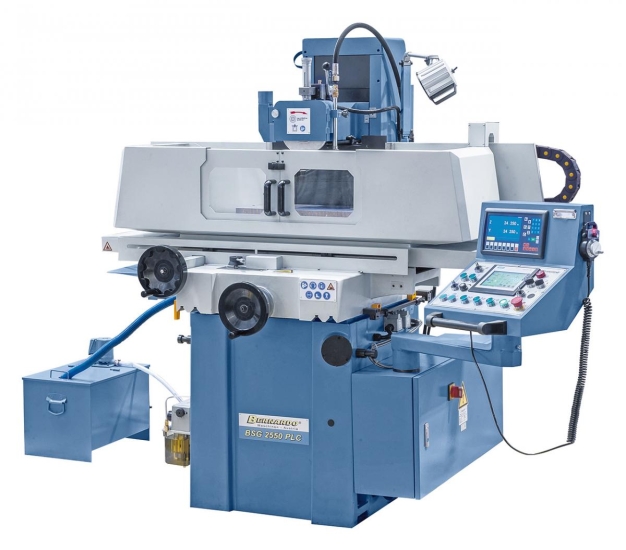

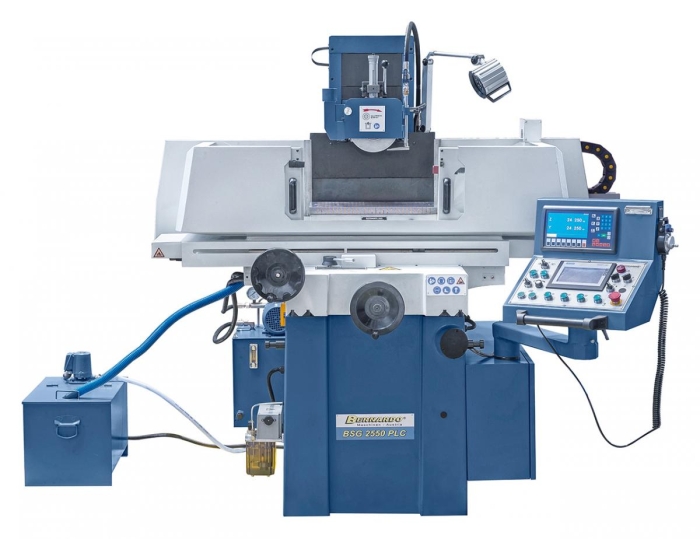

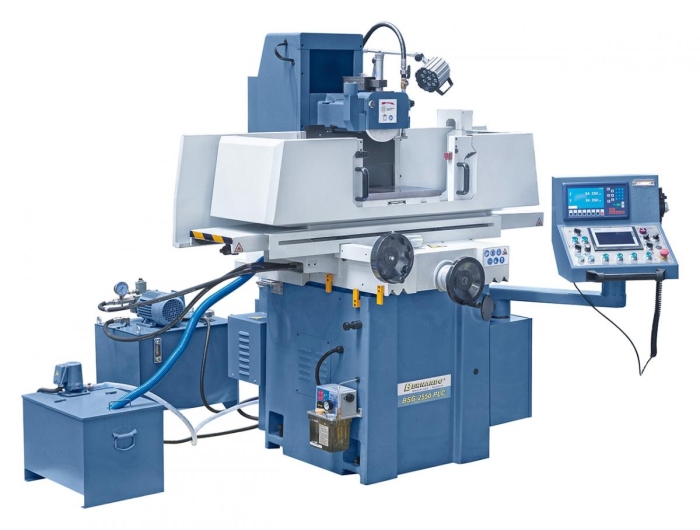

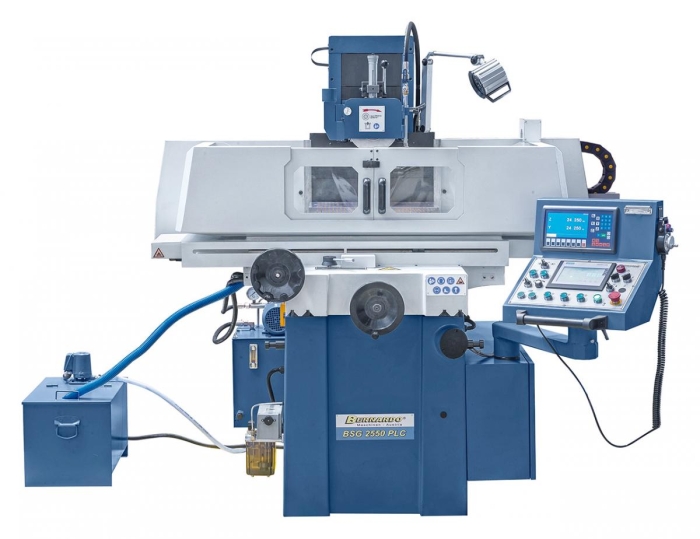

Die massiv gebauten Flachschleifmaschinen der BSG-Serie sind serienmäßig mit einer automatischen Vertikalzustellung ausgestattet. Alle Hauptbaugruppen wie Ständer, Sockel und Schlitten sind aus hochwertigem Guss hergestellt. Durch das umfangreiche Standardzubehör bieten diese Modelle ein optimales Leistungspaket für den Werkzeug- und Formenbau.
Technische Daten:
| Tischaufspannfläche | 250 x 510 mm |
| T-Nuten Anzahl / Breite | 1 / 14 mm |
| Elektro-Magnetspannplatte | 250 x 500 mm |
| Max. Verfahrweg, längs | 560 mm |
| Max. Verfahrweg, quer | 275 mm |
| Abstand Spindelmitte / Tisch max. | 450 mm |
| Max. Werkstückgewicht* | 180 kg |
| Schleifscheibe | 200 x 20 x 31,75 mm |
| Tischgeschwindigkeit, hydraulisch | 5 - 25 m/min |
| Querverstellung | Â |
| Automatische Zustellung, quer | 0,5 - 8 mm/Hub |
| Eilgang, quer | 990 mm/min |
| Zustellung quer pro Handradumdrehung | 4 mm/U |
| Skalenteilung am Handrad | 0,02 mm |
| Vertikalzustellung | Â |
| Automatische Zustellung, vertikal | 0,005 / 0,01 / 0,02 /Â 0,03 / 0,04 / 0,05 mm |
| Eilgang, vertikal | 480 mm/min |
| Zustellung vertikal pro Handradumdrehung | 2 mm/U |
| Skalenteilung am Handrad | 0,005 mm |
| Schleifspindelmotor | 2,2 kW |
| Spindeldrehzahl | 2850 U/min |
| Hydraulikpumpenmotor | 0,75 kW |
| Vertikalvorschubmotor | 0,5 kW |
| Länge | 1900 mm |
| Tiefe | 2050 mm |
| Höhe | 1840 mm |
| Gewicht ca. | 1750 kg |
| *Â mit Magnetspannplatte |
