- Produktbeschreibung
Produktbeschreibung

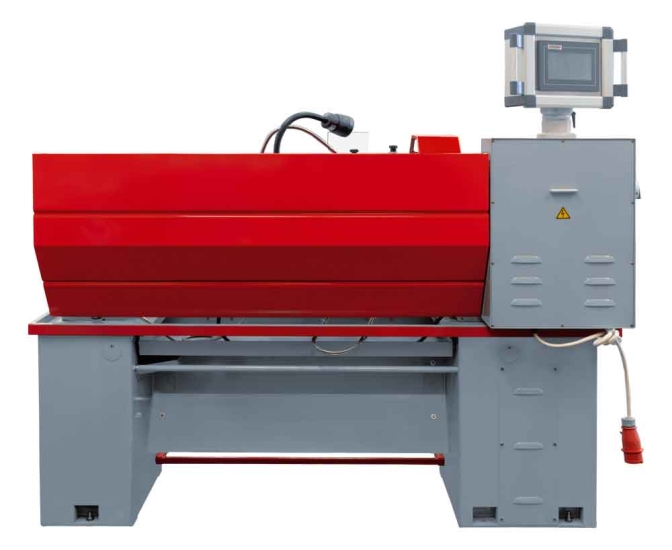

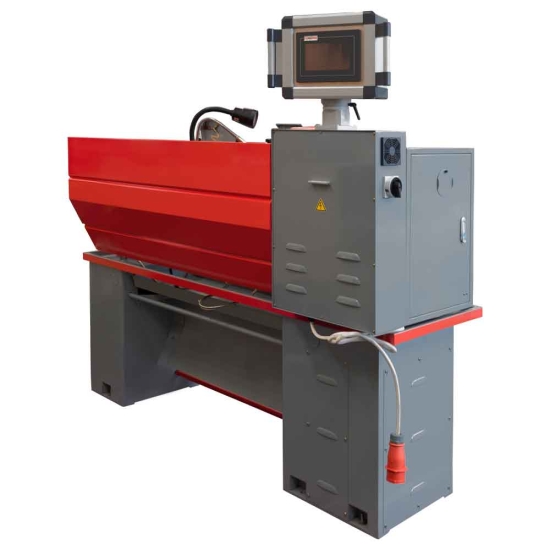

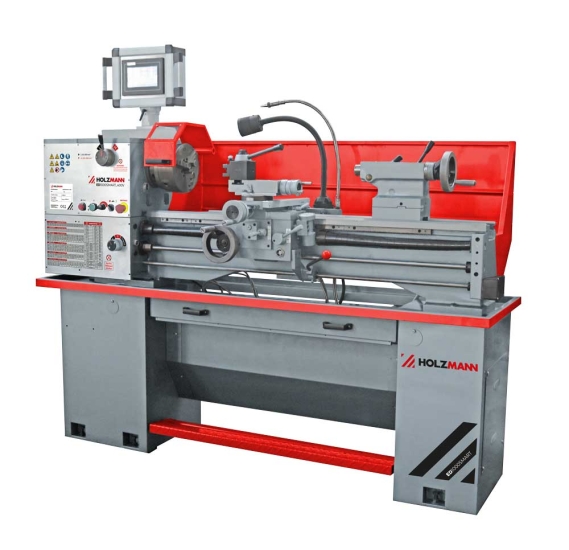

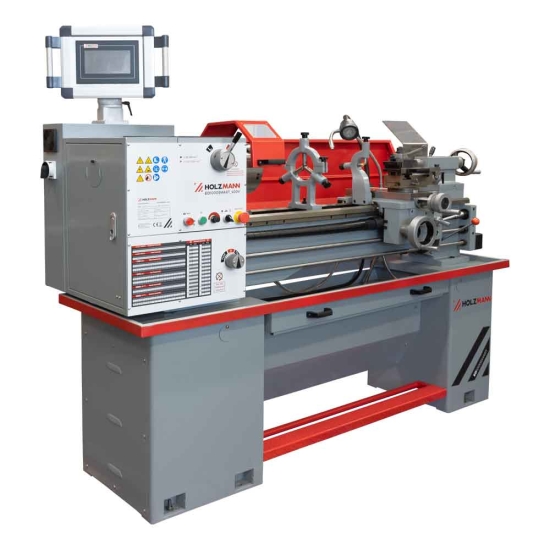

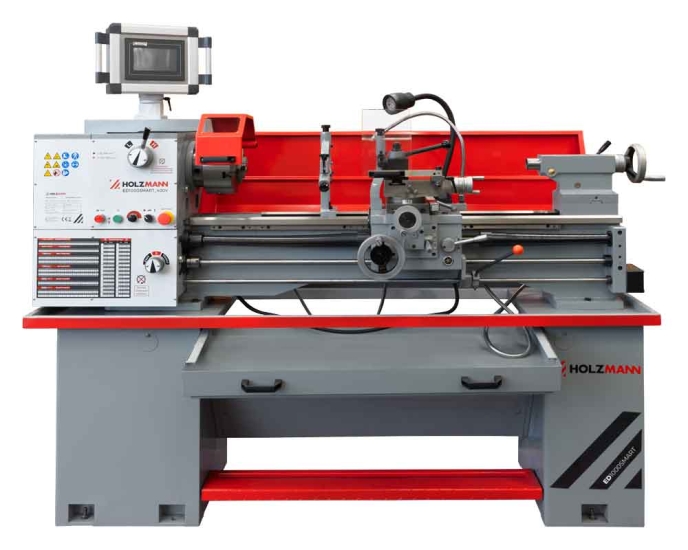

Die HOLZMANN Drehbank ED1000SMART_400V mit Bedienpanel, automatischer Vorschubeinstellung für X und Z-Achse sowie Kühlmittelversorgung. Werkstücke mit einem Durchmesser von max 356 mm (500 mm) können damit bearbeitet werden (über Maschinenbett/ohne Brücke).
- Spindelantriebsmotor mit 1,5 kW sowie Servomotor für Vorschub mit ebenfalls 1,5 kW
- vielseitige, besonders wertbeständige Leit- und Zugspindel Drehmaschine

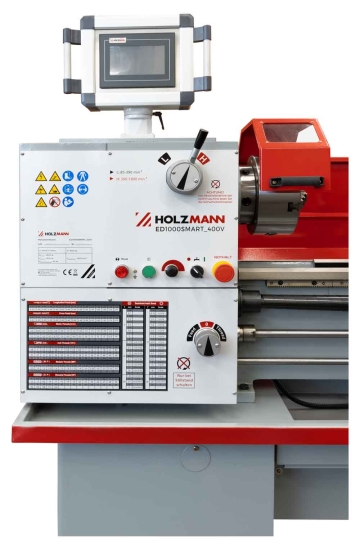

- einfache Bedienung durch Touch-Display
- Camlock D5 Spindelaufnahme
- inklusive Kühlmittelpumpe (40 W)
- Mechanische Spindelbremse (Fußbremse)
- inklusive Arbeitsleuchte (3 W)
- herausnehmbare Bettbrücke
Lieferumfang: 3-Backenfutter Ø 200mm inkl. Bohr- und Drehbacken, 4-Backenfutter Ø 200mm, Planscheibe, 2x feste Körnerspitze, Reduzierhülse MK 6/4, feststehende Lünette, mitlaufende Lünette, Spänerückwand, KühlmiteleINRICHTUNG, Gussuntergestell, Gewindeuhr, 1 Bedienwerkzeug
| Motordaten | |
| Spannung: | 400 V / 3 / 50 Hz |
| Allgemeine Abmessungen | |
| Aufstellmaß in mm: | 1950 x 620 x 1690 |
| Bettbreite in mm: | 186 |
| Betthöhe in mm: | 305 |
| Drehmaschinen | |
| Spitzenweite in mm: | 1000 |
| Spitzenhöhe in mm: | 178 |
| max. Umlaufdurchmesser Bett in mm: | Ø 356 |
| max. Umlaufdurchmesser Querschlitten in mm: | Ø 226 |
| max. Umlaufdurchmesser ohne Brücke in mm: | Ø 500 |
| Drehspindeldrehzahl in min-1: | L: 85-390; H: 390-1800 |
| Spindelbohrung in mm: | 51 |
| Spindel Konus: | MK6 / MT6 |
| Reitstockkonus: | MK4 / MT4 |
| Längsvorschub: | 0,02 - 0,75 mm/U (30) |
| Quervorschub: | 0,02 - 0,75 mm/U (30) |
| Verfahrweg Längsschlitten in mm: | 780 |
| Verfahrweg Querschlitten in mm: | 178 |
| Verfahrweg Oberschlitten in mm: | 89 |
| Gewinde Metrisch in mm/r: | 0,08 - 24 (65) |
| Gewinde Zoll: | 1 - 112 T.P.I (75) |
| max. Werkzeugaufnahme: | 20 x 20 mm |
| Pinolenweg in mm: | 100 |
| Lautstärke und Vibrationen: | |
| Schall-Druckpegel in dB(A): | 84 |
| Gewicht | |
| Bruttogewicht in kg: | 720 |
| Nettogewicht in kg: | 680 |
| Versandmaße | |
| Verpackungsbreite in mm: | 820 |
| Verpackungslänge in mm: | 2070 |
| Verpackungshöhe in mm: | 1955 |
Diesen Artikel haben wir am 14.03.2024 in unseren Katalog aufgenommen.
