- Produktbeschreibung
Die Produktionsdrehmaschine Titan 660 x 1500 ist eine moderne, dem heutigen Stand der Technik entsprechende Maschine. Durch die große Bedienerfreundlichkeit (Eilgang, Schnellwechselstahlhalter, mechanische Lamellenkupplung, digitale Positionsanzeige und hoher Leistungsbereich) eignet sich dieses Modell besonders für den Maschinenbau, Anlagenbau, Produktion und Einzelanfertigung.
Technische Daten:
Spitzenweite: | 1500 mm |
Spitzenhöhe: | 330 mm |
Umlaufdurchmesser über Bett: | 660 mm |
Umlaufdurchmesser über Kröpfung: | 900 mm |
Umlaufdurchmesser über Planschlitten: | 460 mm |
Bettbreite: | 400 mm |
Spindelbohrung: | 105 mm |
Spindelaufnahme: | DIN 55029, D1-8 |
Drehzahlbereich: | 16 - 1600 U/min |
Bereich Längsvorschübe: | 0,044 - 1,48 mm/U |
Bereich Planvorschübe: | 0,022 - 0,740 mm/U |
Metrische Gewinde: | 0,45 - 120 mm |
Zollgewinde: | 7/16 - 80 Gg/1“ |
Pinolendurchmesser: | 90 mm |
Pinolenweg: | 235 mm |
Pinolenaufnahme: | MK 5 |
Motorleistung: | 7,5 kW (10,0 PS) |
Maschinenabmessung (B x T x H): | 3130 x 1200 x 1520 mm |
Gewicht ca.: | 2700 kg |
Beschreibung:
- Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, ...
- Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Moderne Hauptspindellagerung mit Schrägrollenlager in Präzisionsausführung
- Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
- Serienmäßig mit Eilgang längs und plan zur Reduzierung der Nebenzeiten
- Große Spindelbohrung (105 mm) für Werkstücke mit großem Durchmesser
- Sanftanlauf durch die mechanische Lamellenkupplung
- Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
- Beste Zerspannungsleistung auch beim Plandrehen
- Zur Versteifung der Bettführung und zur Minimierung von Schwingungseinflüssen wurde das Bett mit kräftigen Rippen versehen
Lieferumfang:

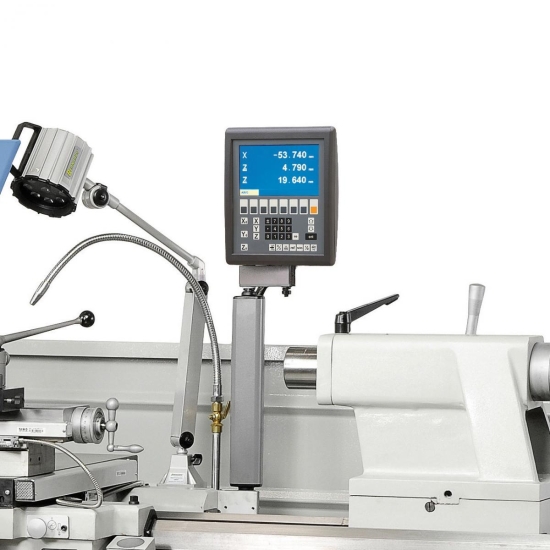

- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- Rutschkupplung

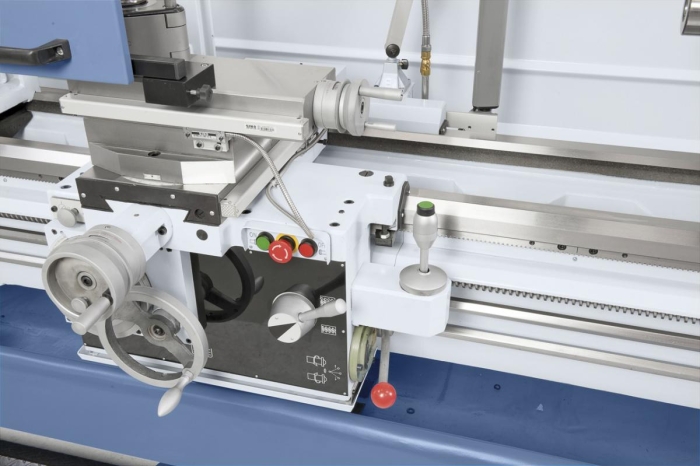

- Eilgang längs und plan
- LED-Maschinenleuchte
- 3-Backen-Stahlfutter PO3-315 mm / D8

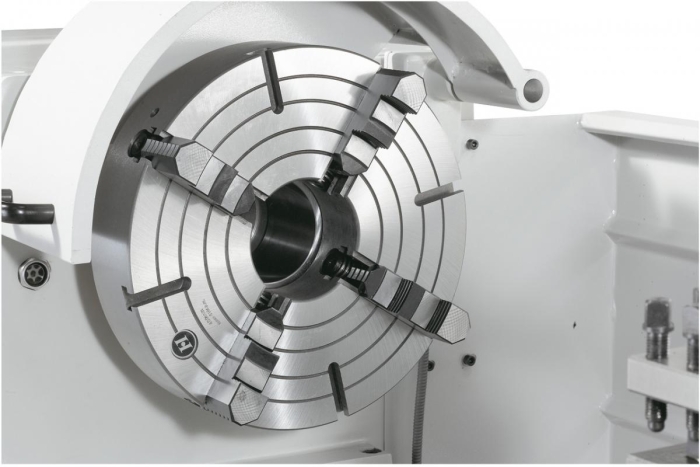

- Aufspannscheibe 450 mm

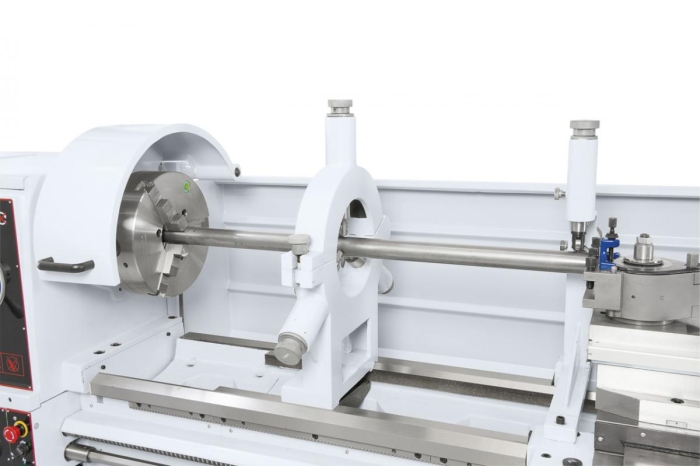

- Feststehende Lünette - Durchlass diam. max. 180 mm
- Mitlaufende Lünette - Durchlass diam. max. 120 mm
- 2 Zentrierspitzen
- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Erstbefüllung mit Shell Tellus 46
- Kühlmitteleinrichtung
- Schnellwechselstahlhalter mit 4 Einsätzen
- Schutzeinrichtung bei Schnellwechselstahlhalter
- Wechselräder
- Reduzierhülse
- Spänerückwand

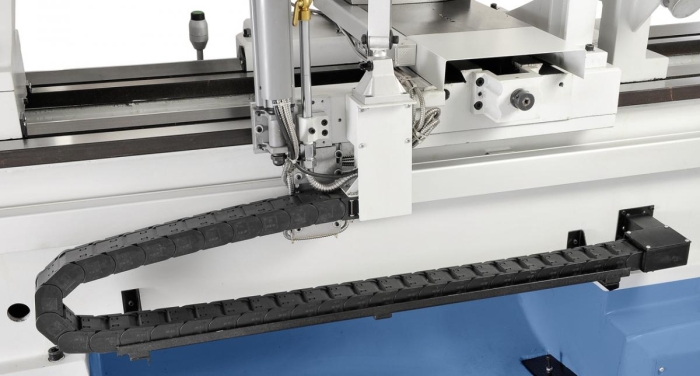

- Kabelführung über Energiekette
- Bedienwerkzeug
Lieferbares Sonderzubehör:

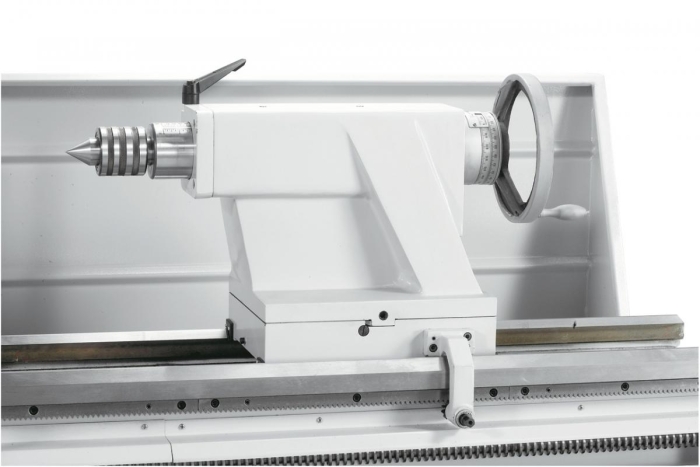

B22-1004 Mitlaufende Körnerspitze Typ PC - MK 5
B22-1090 Spannzangenfutter 5C
B22-1097 Spannzangenset 5C
B44-3088 Drehmeißelsatz mit HM-Wendeplatten, 20 mm, Satz E
B53-2012 Maschinenschuh NE 160
B22-1027 Mitlaufende Hochleistungs-Körnerspitze NCK-A MK 5
B22-1043 Mitlaufende Körnerspitze SMA - MK 5
B22-1065 Mitlaufender Zentrierkegel MK 5 / 150 mm
B23-1008C3 Wechselhalter mit geradem Einsatz 40 x 150 mm für Größe C
B23-1008C5 Wechselhalter mit geradem Einsatz 45 x 170 mm für Größe C
B22-1043 Mitlaufende Körnerspitze SMA - MK 5
