- Produktbeschreibung

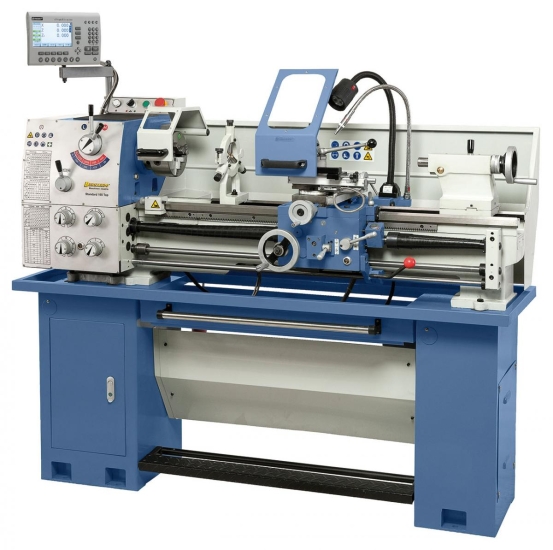

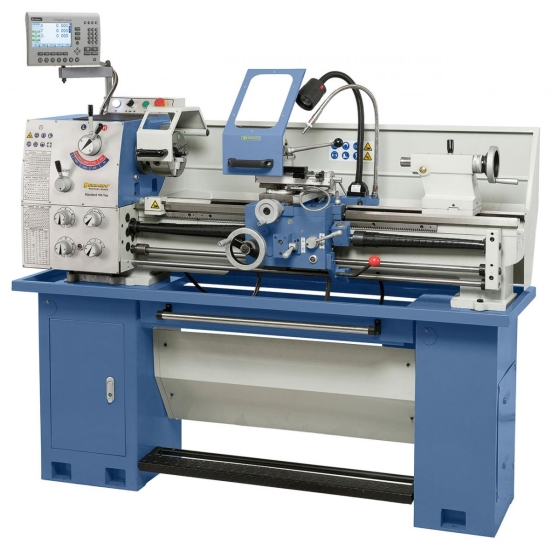

Die Leit- und Zugspindeldrehmaschine Standard 165 Top überzeugt durch ihre stabile Konstruktion und einfache Handhabung. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre, wodurch diese Maschine universell einsetzbar ist. Zusätzlich verfügt dieses Modell über einen Schnellwechselhalter mit 4 Einsätzen.
Technische Daten:
Spitzenweite: | 1000 mm |
Spitzenhöhe: | 175 mm |
Umlaufdurchmesser über Bett: | 350 mm |
Umlaufdurchmesser über Kröpfung*: | 450 mm |
Umlaufdurchmesser über Planschlitten: | 190 mm |
Bettbreite: | 180 mm |
Spindelbohrung: | 40 mm |
Spindelaufnahme: | DIN 55029, D1-4 |
Drehzahlbereich: | 70 - 2000 U/min |
Bereich Längsvorschübe: | 0,053 - 1,29 mm/U |
Bereich Planvorschübe: | 0,013 - 0,31 mm/U |
Metrische Gewinde: | 0,4 - 7 mm |
Zollgewinde: | 4 - 60 Gg/1“ |
Pinolenweg: | 110 mm |
Pinolenaufnahme: | MK 3 |
Motor-Abgabeleistung S1 100%: | 1,5 kW (400 V) |
Motor-Aufnahmeleistung S6 40%: | 2,2 kW (400 V) |
Maschinenabmessung (B x T x H): | 1730 x 700 x 1340 mm |
Gewicht ca.: | 515 kg |
* Bettlänge herausnehmbar: 220 mm
Beschreibung:

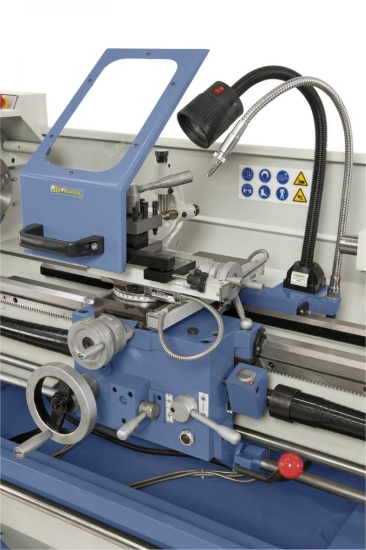

- Komplettausstattung: 3-Achs-Digitalanzeige, LED-Maschinenleuchte, Untergestell, uvm.
- Sehr handliche Maschine mit Leit- und Zugspindel zum Gewindeschneiden bzw. für den automatischen Vorschub
- Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
- Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen
- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Stark verripptes Prismenbett mit induktiv gehärteter und geschliffener Bettführung
- Hauptspindel gehärtet und geschliffen, im Ölbad laufend
- Verschiebbarer Reitstock zum Kegeldrehen, Handrad mit einstellbarer Feinskalierung (0,04 mm)

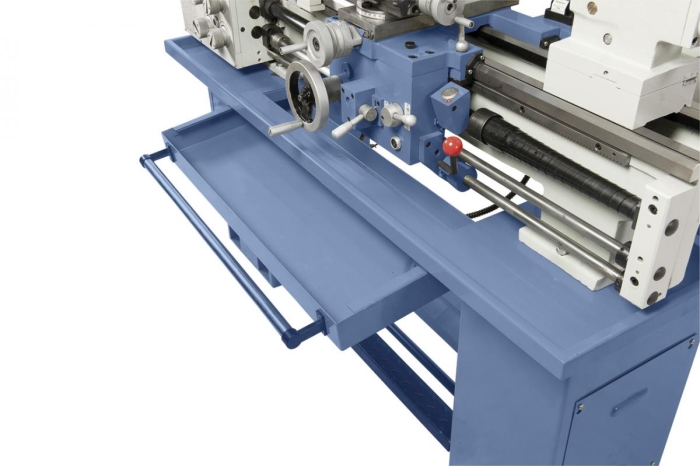

- Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
Lieferumfang:
- 3-Achs-Digitalanzeige i200 mit LCD-Display
- 3-Backenfutter DK11-160 mm / D4

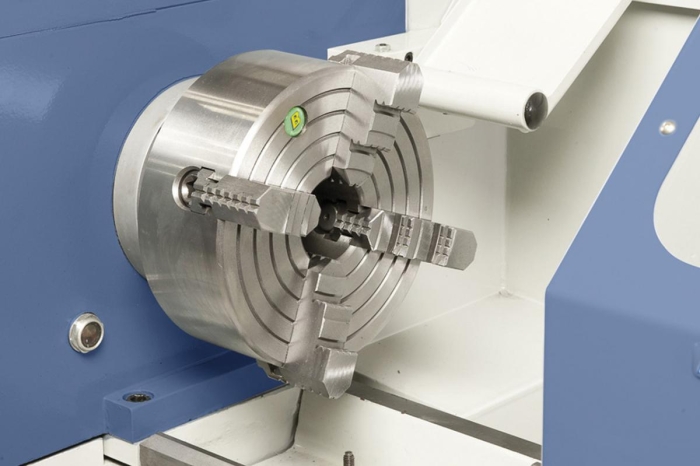

- Planscheibe 200 mm / D4, nach DIN 55029
- Feststehende Lünette – Durchlass diam. max. 60 mm
- Mitlaufende Lünette – Durchlass diam. max. 60 mm
- Aufspannscheibe 250 mm

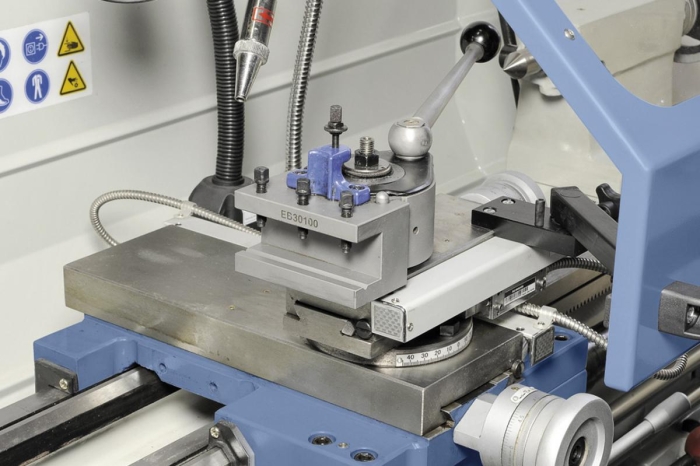

- Schnellwechselstahlhalter System Multifix mit 4 Einsätzen
- Schutzeinrichtung bei Stahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Kühlmitteleinrichtung
- Ausziehbare Spänewanne
- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Spritzwand
- Gewindeuhr
- LED-Maschinenleuchte
- Reduzierhülse
- Wechselräder
- 2 Zentrierspitzen
- Untergestell
- Bedienwerkzeug
Lieferbares Sonderzubehör:

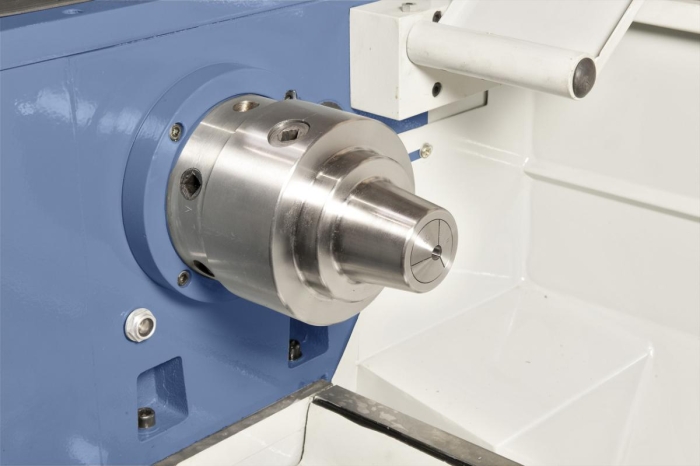

B22-1097 Spannzangenset 5C
B41-1070 Zentrierbohrer 12-tlg.
B53-2000 Maschinenschuh MS 80
B44-3084 Drehmeißelsatz mit HM-Wendeplatten, 12 mm, Satz C
B22-1002 Mitlaufende Körnerspitze Typ PC - MK 3
B22-1041 Mitlaufende Körnerspitze SMA - MK 3

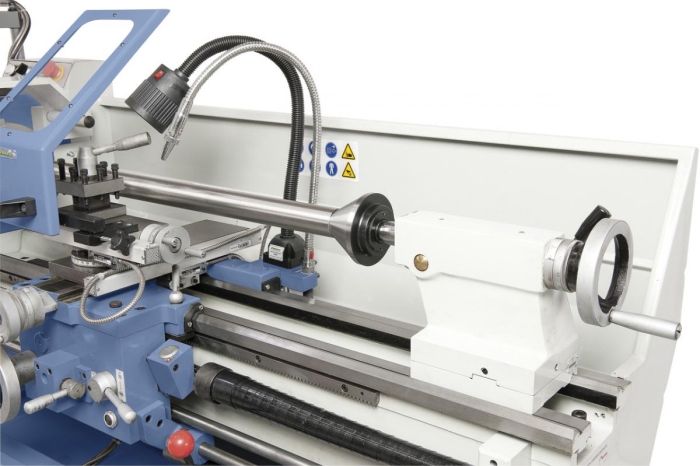

B22-1055 Mitlaufender Zentrierkegel MK 3 / 100 mm
B22-1071 Revolverkopf MK 3 mit 6 Stationen
B23-1006E2 Wechselhalter mit geradem Einsatz 25 x 100 mm für Größe E
B44-2021 Drehmeißelsatz mit HM-Wendeplatten 12 mm
B22-1055 Mitlaufender Zentrierkegel MK 3 / 100 mm
