- Produktbeschreibung

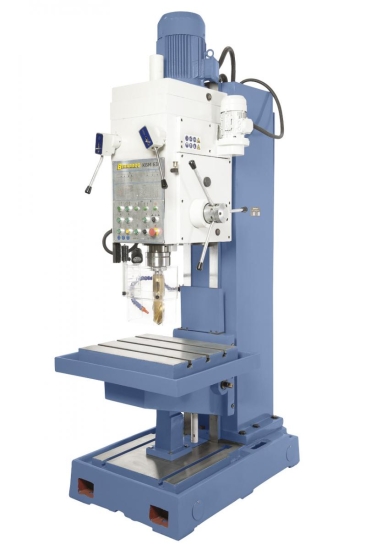

Die Kastenständerbohrmaschine KBM 63 ist für Bohr-, Reib- und Gewindeschneidarbeiten sowohl in der Einzel- als auch in der Serienfertigung geeignet. Durch die massive Graugusskonstruktion kann dieses Modell für schwere Zerspannungsarbeiten in Maschinenbau, Produktion und Anlagenbau eingesetzt werden.
Technische Daten:
Bohrleistung in Stahl: | 63 mm |
Gewindeschneiden max.: | M48 |
Drehmoment: | 800 Nm |
Verfahrweg Bohrkopf: | 260 mm |
Morsekonus: | MK 5 |
Spindeldrehzahl / Stufenzahl: | 40 - 570 U/min, 9 Stufen |
Vorschubbereich: | 0,1 - 0,78 mm/U |
Vorschubkraft: | 30000 N |
Ausladung: | 375 mm |
Abstand Spindel / Tisch max.: | 870 mm |
Pinolenhub: | 250 mm |
Tischgröße / T-Nutengröße: | 660 x 555 mm / 22 mm |
Tischhub: | 300 mm |
Motorleistung: | 5,5 kW |
Maschinenabmessung (B x T x H): | 900 x 1300 x 2850 mm |
Gewicht ca.: | 2500 kg |
Beschreibung:

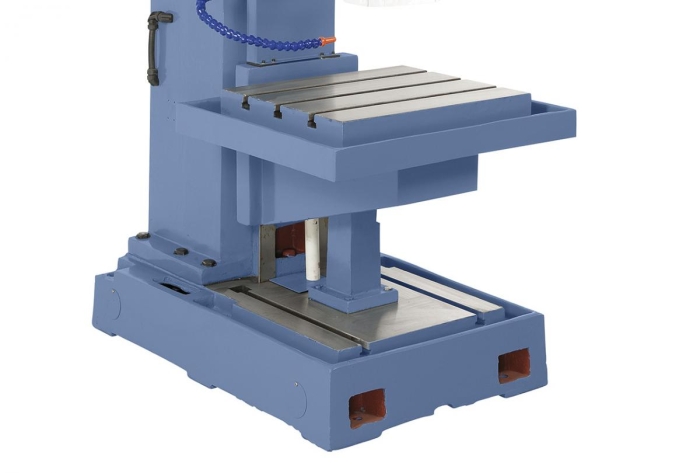

- Sockel und Ständer in massiver Kastenbauweise für schwerste Beanspruchung
- Leistungsstarker Antriebsmotor mit hohem Drehmoment und großer Vorschubkraft

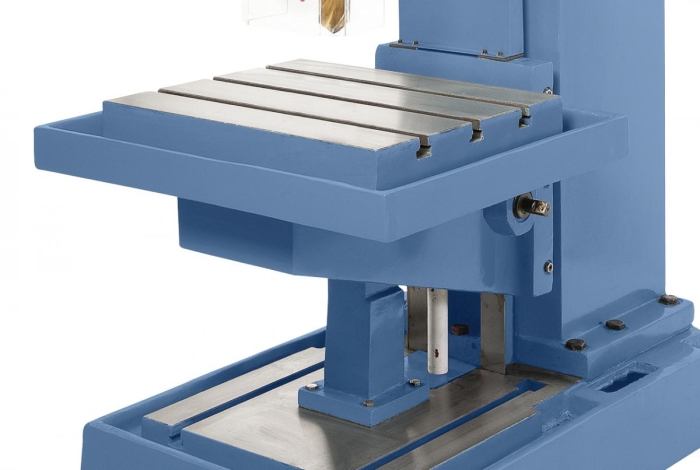

- Sehr hohe Tischbelastung durch massive Graugusskonstruktion
- Gewindeschneideinrichtung mit automatischer Drehrichtungsumkehr beim Erreichen der eingestellten Tiefe

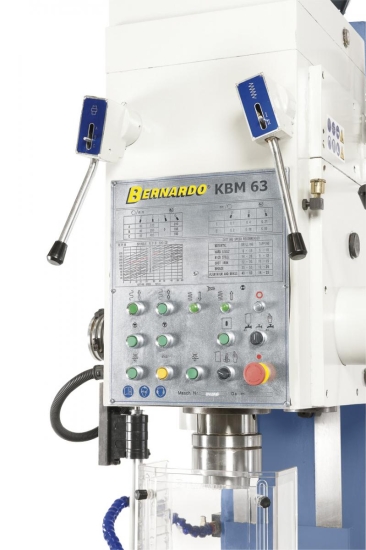

- Einfacher und schneller Vorschub- und Drehzahlwechsel mittels Schalthebel
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebszahnräder

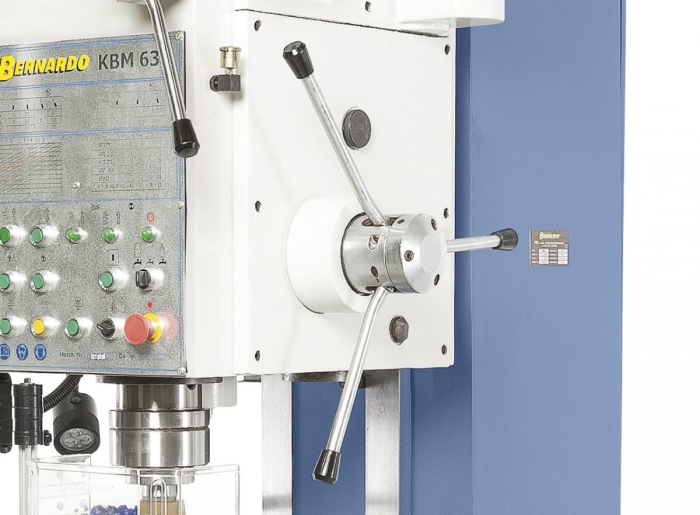

- Serienmäßig mit automatischem Spindelvorschub, Gewindeschneideinrichtung und Arbeitsleuchte

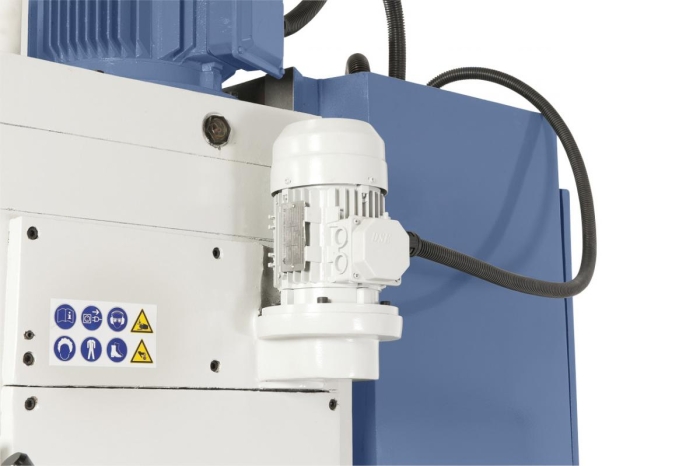

- Inklusive Vorschubmotor für Schnell- bzw. Arbeitsvorschub und Schnellrückhub
- Breite und hochbelastbare Schwalbenschwanzführung mit einstellbaren Keilleisten
Lieferumfang:
- Kühlmitteleinrichtung
- Gewindeschneideinrichtung
- Rechts- und Linkslauf
- LED-Maschinenleuchte
- Reduzierhülse
- Bedienwerkzeug
- Höhenverstellbare Schutzabdeckung
Lieferbares Sonderzubehör:
B28-1020 Maschinenschraubstock MS 160
B53-2000 Maschinenschuh MS 80
B28-2017 Bohrmaschinenschraubstock BMI 150
B53-2011 Maschinenschuh NE 120
B24-1013 Bohrfutterdorn MK 5 - B 18
B24-1083 Schnellspann-Bohrfutter 3 - 16 mm / B 18
B28-1021 Maschinenschraubstock MS 200
B28-2012 Bohrmaschinenschraubstock BMH 150
B28-2020 Industrie-Bohrmaschinenschraubstock BMS 200
B24-1086 Schnellspann-Bohrfutter mit Direktaufnahme MK 5 / 1 - 16 mm
B28-1021 Maschinenschraubstock MS 200
