- Produktbeschreibung

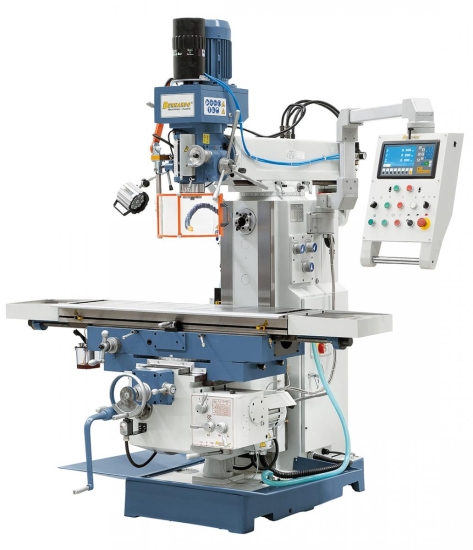

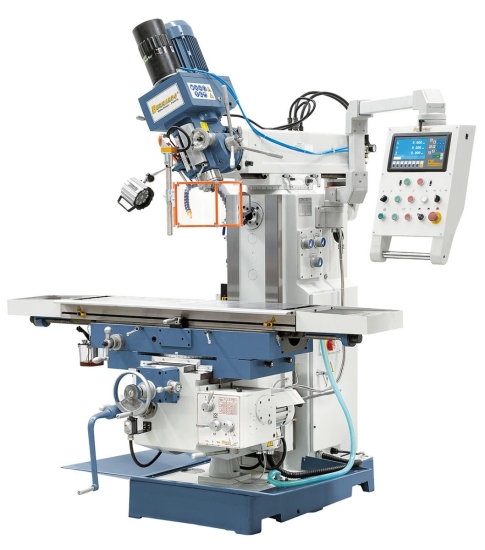

Die Universalfräsmaschine UWF 95 N - eine Weiterentwicklung der bewährten UWF 90 - bietet durch die vergrößerte Tischaufspannfläche einen erweiterten Einsatzbereich sowie hohen Bedienkomfort durch den automatischen Bohrvorschub. Zusätzlich bietet dieses Modell einen Verfahrweg in der x-Achse von 1000 mm sowie eine pneumatische Werkzeugklemmung.
Technische Daten:
Tischgröße: | 1325 x 320 mm |
Spindelaufnahme: | ISO 40 |
Spindeldrehzahl vertikal: | (8) 90 - 2000 U/min |
Spindeldrehzahl horizontal: | (12) 40 - 1300 U/min |
Pinolenhub: | 120 mm |
Pinolenvorschub: | 0,08 / 0,15 / 0,25 mm/U |
Verfahrweg (x / y / z): | 1000 / 290 / 400 mm |
Ausladung: | 150 - 770 mm |
Tisch schwenkbar: | -45° bis +45° |
Spindelkopf Schwenkbereich: | -90° bis +90° |
Abstand Spindel / Tisch: | 120 - 520 mm |
Vorschubbereich längs: | (8) 22 - 420 mm/min |
Vorschubbereich quer: | (8) 22 - 393 mm/min |
Vorschubbereich vertikal: | (8) 6 -112 mm/min |
Eilgang x-, y- und z-Achse: | 1290 / 1208 / 513 mm/min |
T-Nutengröße: | 14 mm |
Motorleistung vertikal: | 2,2 kW |
Motorleistung horizontal: | 2,2 kW |
Maschinenabmessung (B x T x H): | 2030 x 1960 x 2400 mm |
Gewicht ca.: | 2175 kg |
Beschreibung:

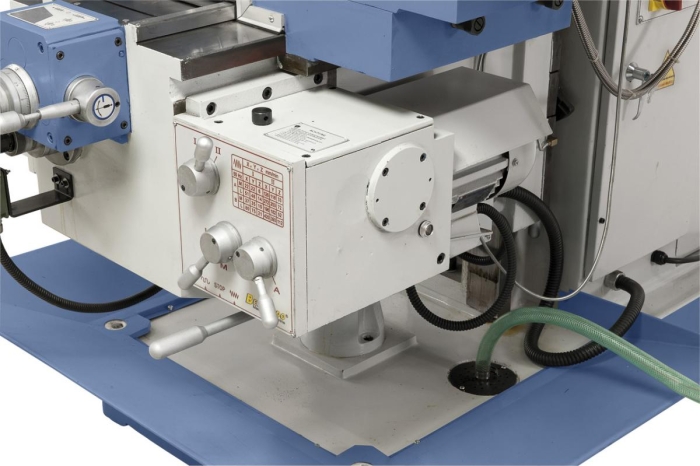

- Automatischer Tischvorschub (8 Stufen) in allen Achsen mit Eilgangsfunktion

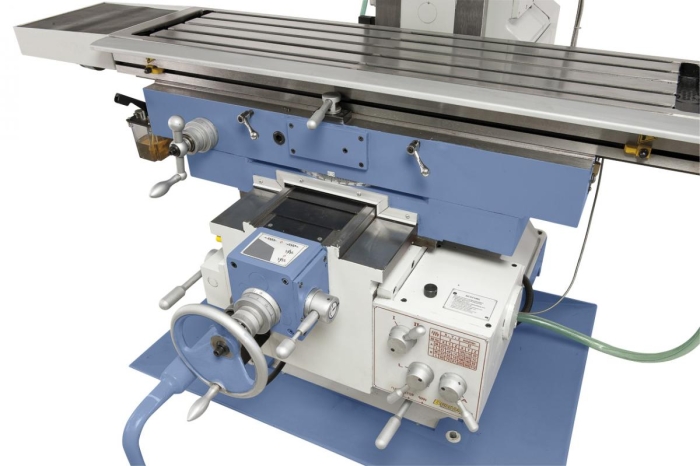

- Großdimensionierter (1325 x 320 mm) Kreuztisch mit T-Nuten

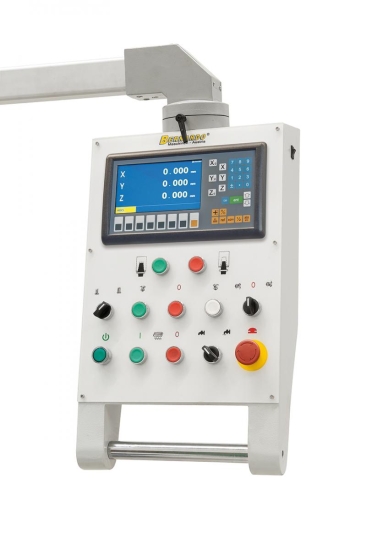

- Erhöhte Produktivität durch serienmäßige digitale 3-Achs-Positionsanzeige
- Erweiterter Einsatzbereich durch zusätzliche Horizontalspindel

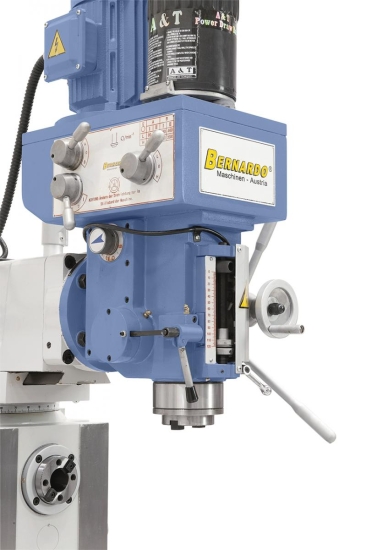

- Automatischer Pinolenvorschub (0,08 - 0,25 mm/U) im Lieferumfang enthalten
- Umfangreiches Zubehör in der Grundausstattung enthalten

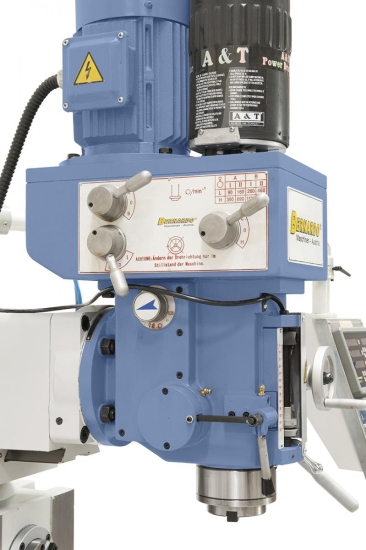

- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder

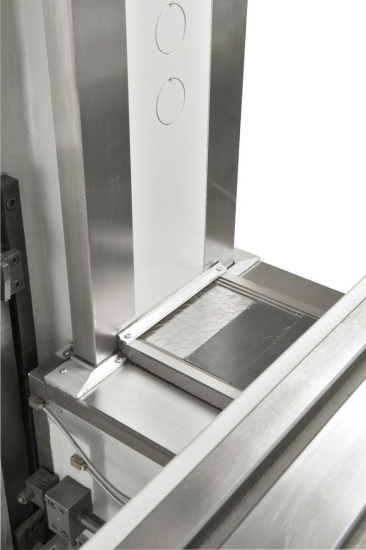

- Massive Rechteckführung in y- und z-Achse
- Schwerer Maschinenständer aus Grauguss für vibrationsfreies Arbeiten
- Rechts- Linkslaufeinrichtung zum Gewindeschneiden
Lieferumfang:
- 3-Achs-Digitalanzeige SDS6 - 3V
- Anzugsspindel M 16
- Horizontalgegenlager
- Verstellbare Schutzeinrichtung
- Schutzabdeckung zum Horizontalfräsen
- Langer Fräsdorn ISO 40/27 mm, ISO 40/40 mm
- Adapter ISO 40/MK 4, ISO 40/MK 3, ISO 40/MK 2
- Kühlmitteleinrichtung
- Pneumatische Werkzeugklemmung (DIN 2080)
- LED-Maschinenleuchte
Lieferbares Sonderzubehör:
B28-2121 Hochdruck-Maschinenschraubstock PHV 160
B35-1020 Parallelunterlagensatz 28-tlg.
B41-1051 Spiralbohrer HSS mit Morsekonus, TiN-besch., Satz B
B42-1016 Schaft-Schruppfräser HSS, TiN-beschichtet
B42-1020 TITAN-Schaftfräserkassette 20-tlg.
B42-1085 Planfräser 75° - diam. 80 mm
B53-2011 Maschinenschuh NE 120
B25-1011 Aufnahmeschaft ISO 40
B28-1001 Spannwerkzeugsortiment 58-tlg., 14 mm, M 12
B28-2086 Weitspann-Maschinenschraubstock FJ 125
B53-2011 Maschinenschuh NE 120
