- Produktbeschreibung

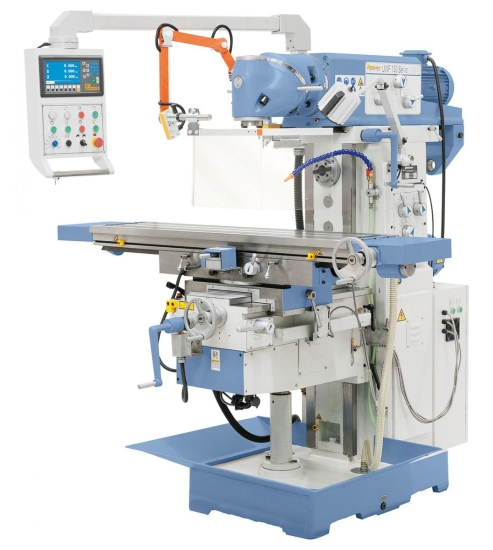

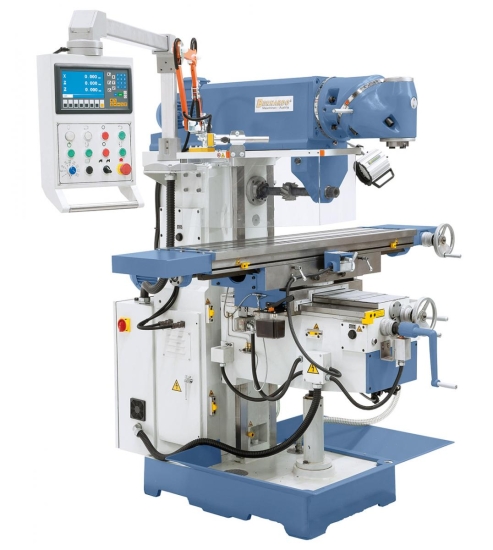

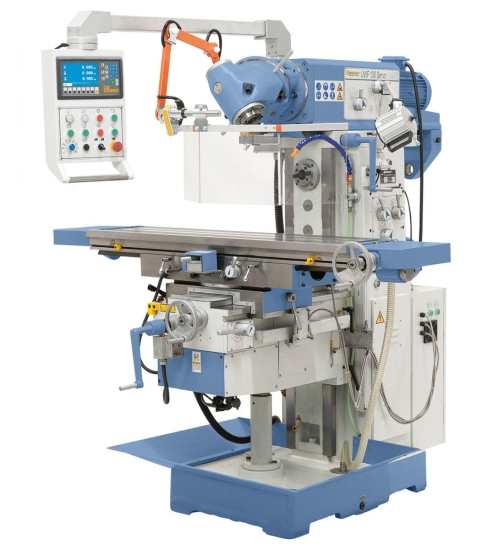

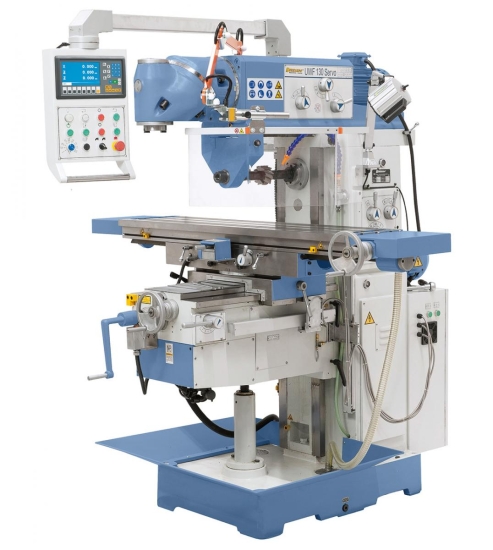

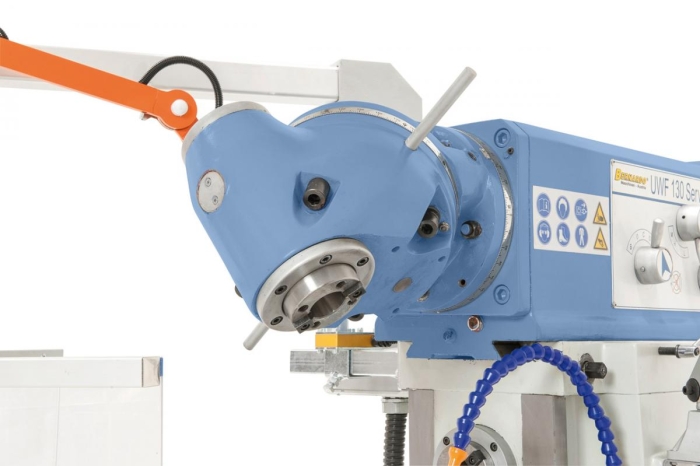

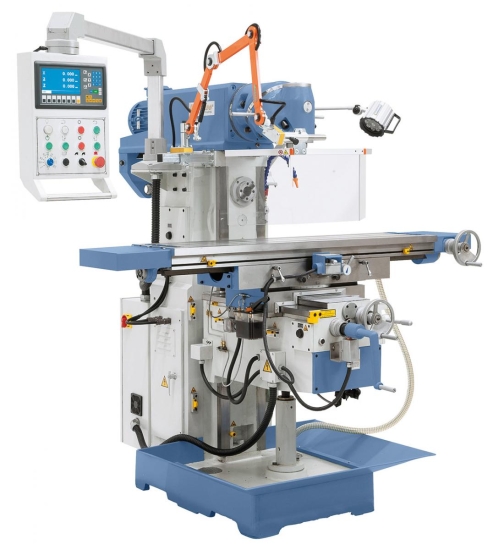

Die Universalfräsmaschine UWF 130 Servo mit verschiebbarem Oberarm ist eine Weiterentwicklung der bekannten UWF 130. Durch den auf sämtliche Winkelpositionen einstellbaren Fräskopf und einem Verfahrweg von 1000 mm in der x-Achse ist diese Maschine vielseitig einsetzbar. Besonderes Merkmal dieses Models ist der Eilgang und die 8 Vorschübe in allen Achsen, angetrieben über einen Servomotor.
Technische Daten:
| Tischgröße | 1370 x 320 mm |

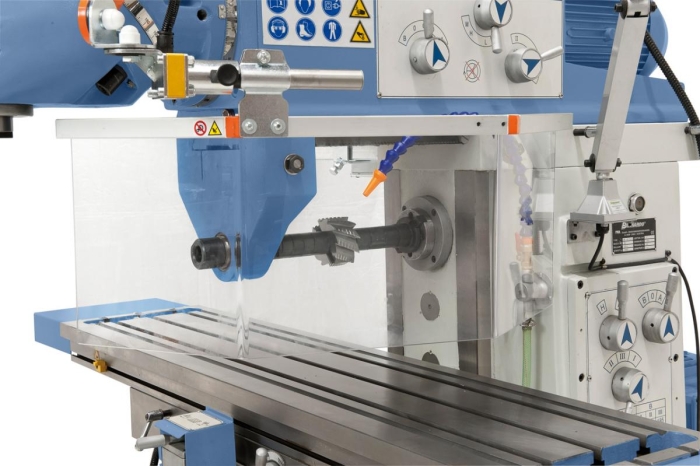

| Spindelaufnahme horizontal | ISO 40 |
| Spindelaufnahme vertikal | ISO 40 |
| Spindeldrehzahl horizontal | (12) 35 - 1500 U/min |
| Spindeldrehzahl vertikal | (11) 45 - 1660 U/min |
| Verfahrweg längs (x) | 1000 mm |
| Verfahrweg quer (y) | 360 mm |
| Verfahrweg vertikal (z) | 400 mm |
| Abstand Spindel / Tisch horizontal | 30 - 430 mm |
| Abstand Spindel / Tisch vertikal | 210 - 610 mm |
| Ausladung | 305 - 805 mm |
| Tisch schwenkbar | -45° bis +45° |
| Max. Werkstückgewicht | 300 kg |
| Vorschubbereich längs / quer | (8) 30 - 830 mm/min |
| Vorschubbereich vertikal | (8) 23 - 625 mm/min |
| Eilgang x-, y- und z-Achse | 1000 / 1000 / 750 mm/min |
| T-Nuten (Anzahl / Breite / Abstand) | 3 / 14 mm / 80 mm |
| Motorleistung horizontal | 3,0 kW |
| Motorleistung vertikal | 3,0 kW |
| Servomotor (Drehmoment / Leistung) | 10 Nm / 1,5 kW |
| Kühlmittelpumpe Leistung | 90 W |
| Kühlmittelpumpe Fördermenge | 25 l/min |
| Maschinenabmessung (B x T x H) | 1840 x 1830 x 2050 mm |
| Gewicht ca. | 1540 kg |
