- Produktbeschreibung

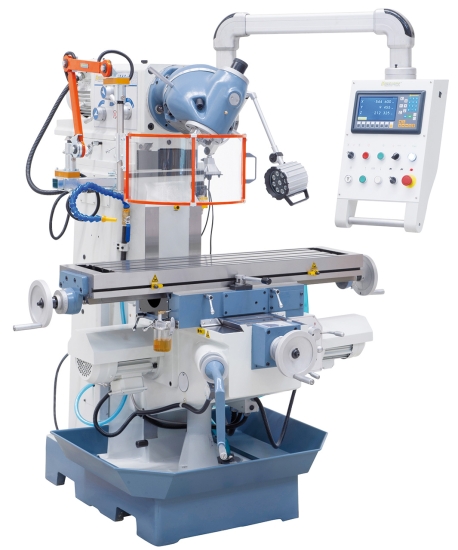

Die Universalfräsmaschine UWF 110 eignet sich zur Ausführung von leichten und mittelschweren Fräsarbeiten. Dank ihrer großen Vielseitigkeit und der einfachen Umrüstung kann sie in Werkstätten zur Bearbeitung von kleinen und mittelgroßen Serien mit Erfolg eingesetzt werden.
Technische Daten:
Tischgröße: | 1270 x 260 mm |
T-Nutengröße: | 14 mm |
Spindelaufnahme: | ISO 40 |
Spindeldrehzahl: | 45 - 1660 U/min |
Stufenzahl: | 11 |
Schwenkbereich Fräskopf: | 360° |
Verfahrweg längs (x): | 750 mm |
Verfahrweg quer (y): | 250 mm |
Verfahrweg vertikal (z): | 400 mm |
Abstand Spindel / Tisch: | 175 - 520 mm |
Ausladung: | 0 - 550 mm |
Vorschubbereich längs / quer: | 24 - 402 mm/min |
Eilgang z-Achse: | 660 mm/min |
Motorleistung: | 2,2 kW |
Maschinenabmessung (B x T x H): | 1715 x 1470 x 1660 mm |
Gewicht ca.: | 1400 kg |
Beschreibung:

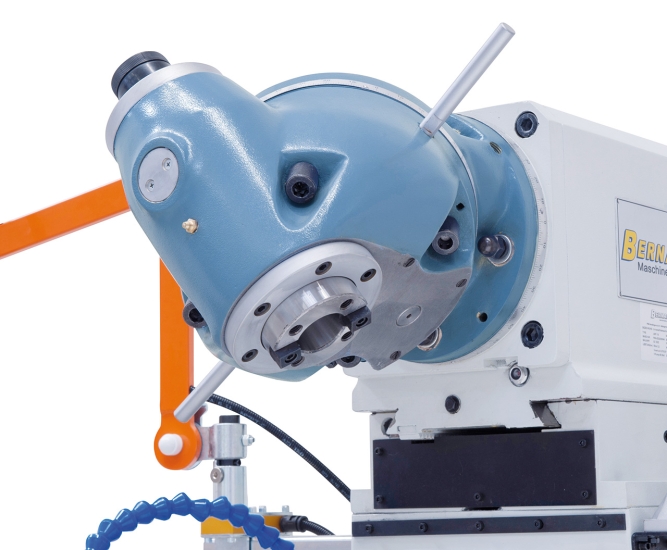

- Universalfräskopf, einstellbar auf sämtliche Winkelpositionen

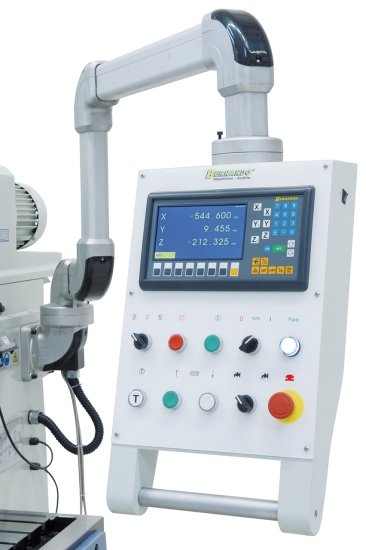

- Schwenbares Bedienpult mit ergonomisch angebrachten Schaltern
- Schwerer Maschinenständer aus Grauguss für vibrationsfreies Arbeiten
- Schwalbenschwanzführung mit nachstellbaren Keilleisten in allen 3 Achsen

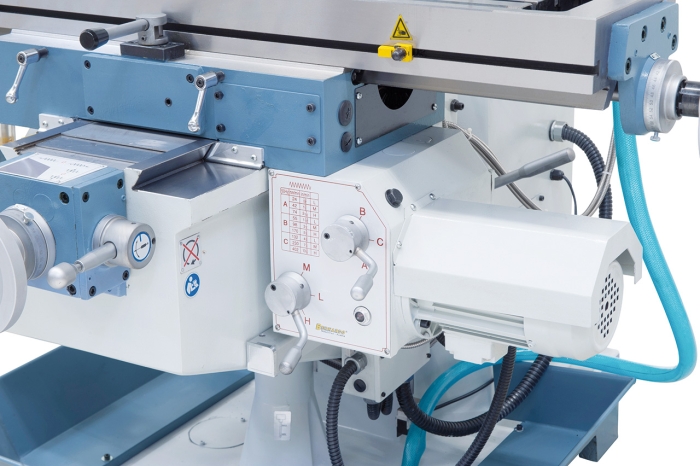

- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Positioniermotor für z-Achse im Lieferumfang enthalten
- Serienmäßig mit automatischem Tischvorschub in x- und y-Achse
- Präzise oberflächenbearbeiteter Kreuztisch mit T-Nuten
- Digitale Positionsanzeige für x-, y- und z-Achse im Lieferumfang enthalten
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 H mit LCD-Display
- LED-Maschinenleuchte
- Kühlmitteleinrichtung

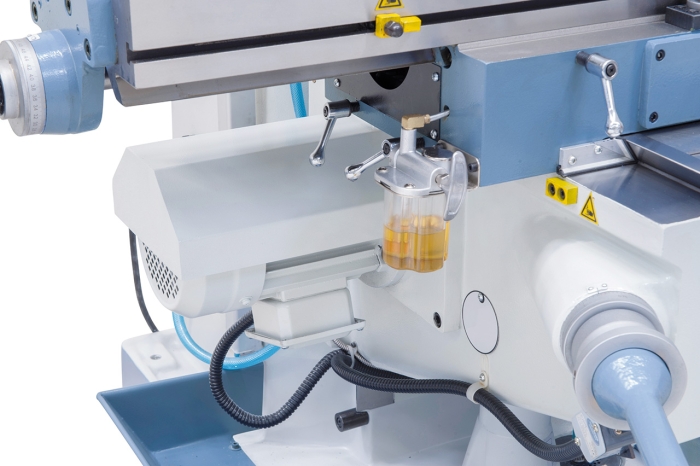

- Zentralschmierung

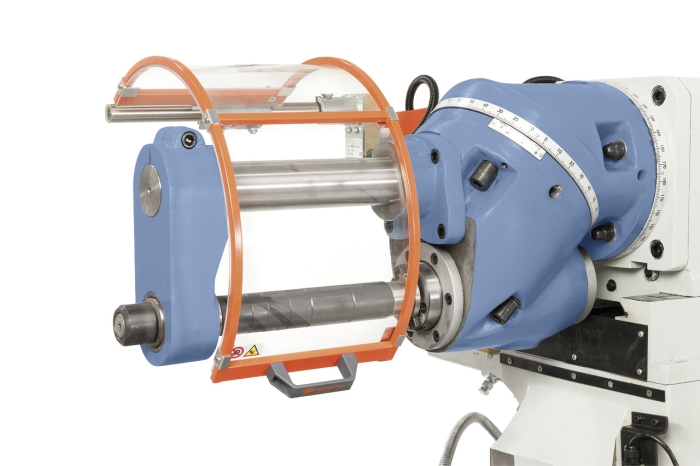

- Gegenlager
- Langer Fräsdorn 32 mm
- Vorschub für x- und y-Achse
- Positionermotor für z-Achse
- Kühlmittelwanne
- Verstellbare Schutzeinrichtung
- Bedienwerkzeug
Lieferbares Sonderzubehör:
B35-1020 Parallelunterlagensatz 28-tlg.
B41-1051 Spiralbohrer HSS mit Morsekonus, TiN-besch., Satz B
B42-1016 Schaft-Schruppfräser HSS, TiN-beschichtet
B42-1020 TITAN-Schaftfräserkassette 20-tlg.
B42-1085 Planfräser 75° - diam. 80 mm
B53-2011 Maschinenschuh NE 120
B32-1065 Kantentaster diam. 10 mm / 10 mm
B25-1011 Aufnahmeschaft ISO 40
B28-1001 Spannwerkzeugsortiment 58-tlg., 14 mm, M 12
B28-2087 Weitspann-Maschinenschraubstock FJ 150
B32-1065 Kantentaster diam. 10 mm / 10 mm
