- Produktbeschreibung

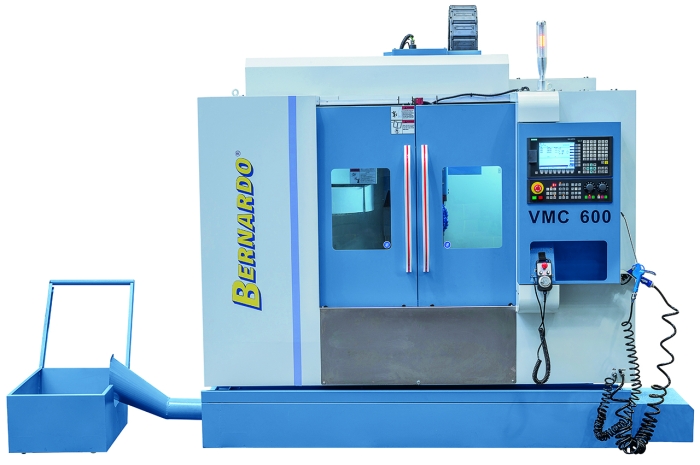

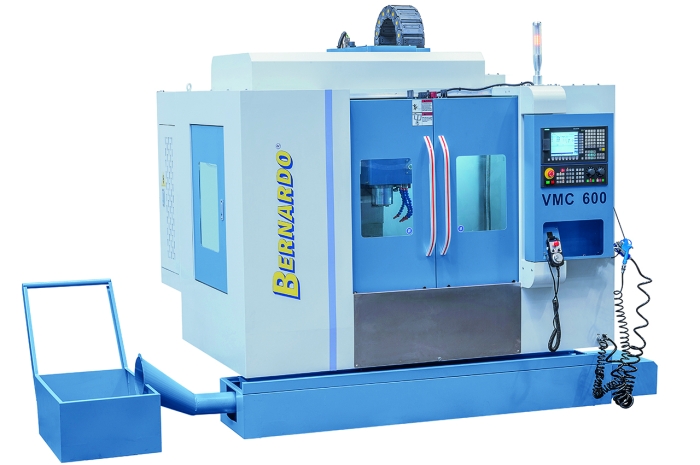

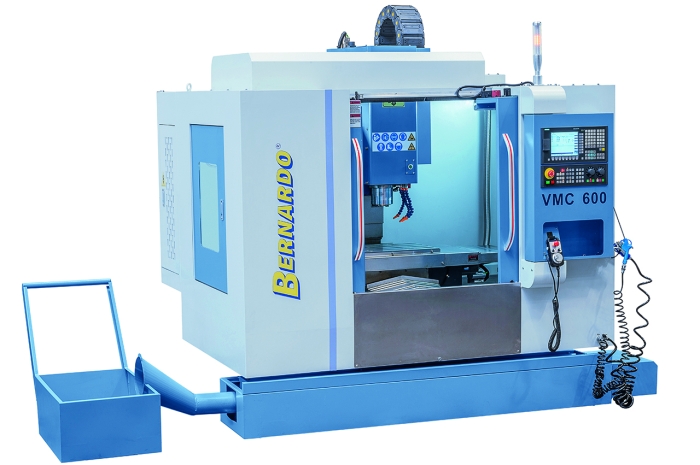

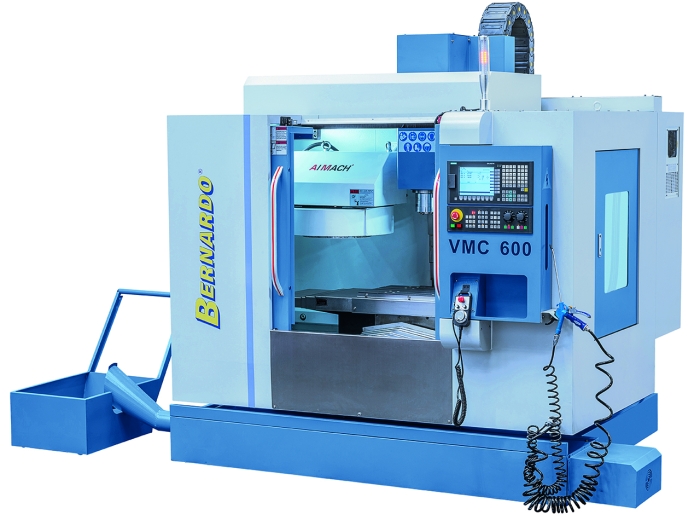

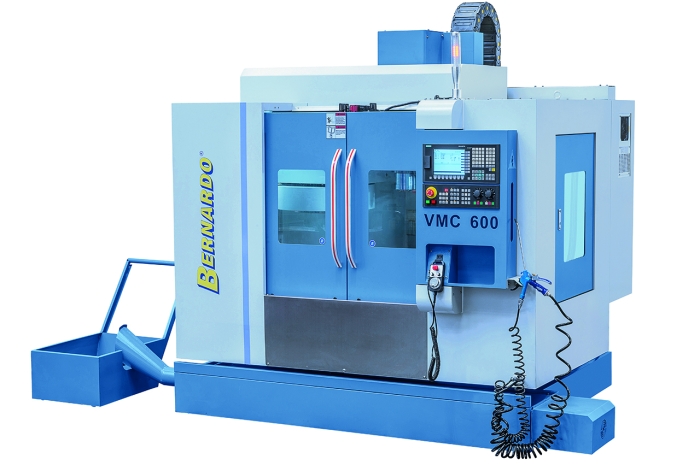

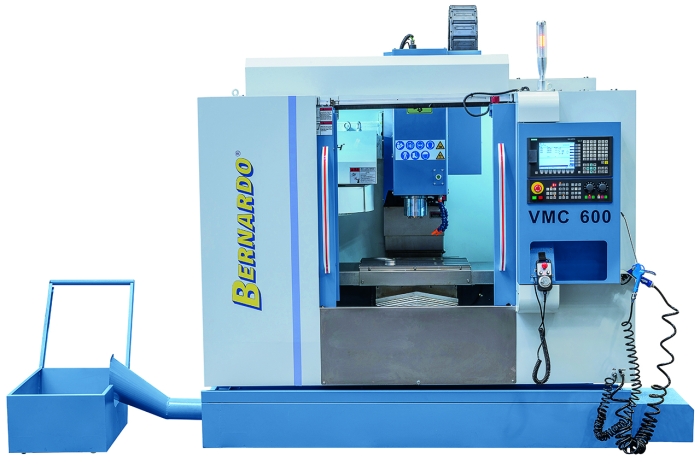

Das CNC-Vertikalbearbeitungszentrum VMC 600 mit der Siemens Sinumerik 808D Advanced Steuerung ist die ideale Maschine für den CNC-Einsteiger, wird aber auch gerne als Zweitmaschine neben großen CNC-Zentren eingesetzt. Durch das unschlagbare Preis-
Leistungsverhältnis ist dieses Modell zum Herstellen von kostengünstigen kleinen und mittelgroßen Serien optimal geeignet.
Das CNC-Vertikalbearbeitungszentrum VMC 600 mit der Siemens Sinumerik 808D Advanced Steuerung ist die ideale Maschine für den CNC-Einsteiger, wird aber auch gerne als Zweitmaschine neben großen CNC-Zentren eingesetzt. Durch das unschlagbare Preis-
Leistungsverhältnis ist dieses Modell zum Herstellen von kostengünstigen kleinen und mittelgroßen Serien optimal geeignet.
Eigenschaften
- Maschinenvollverkleidung mit zwei Schiebetüren an der Vorderseite und 2 Seitentüren für einfachen Zugang
- Stabiles Gussgestell in Starr-Bettbauweise für hohe Laufruhe und beste Fräsleistungen
- Präzisions-Linerführung und leistungsstarke Servoantriebe für hohe Eilgangsgeschwindigkeiten in allen Achsen und hoher Werkstückbelastung
- Hohe Wirtschaftlichkeit durch die umfangreiche Serienausstattung sowie einer Vielzahl an optionalem Zubehör
- Zentralschmierung für die Führungsbahnen und Kugelumlaufspindeln
- Ergonomisch angebrachte Bedienelemente am schwenkbaren Bedienpult

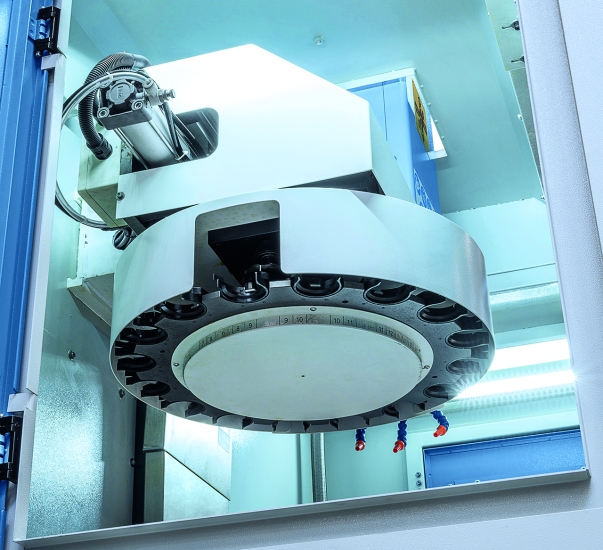

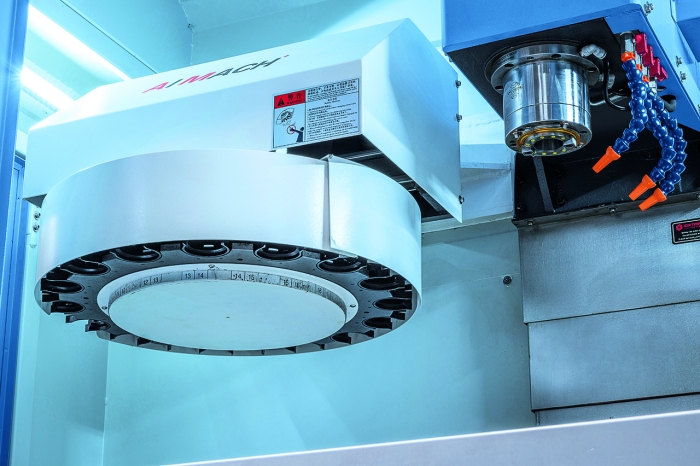

- Automatischer 16-fach Werkzeugwechsler in Karussellbauweise
- Präzisions-Kugelumlaufspindeln mit vorgespannten Muttern in allen 3 Achsen

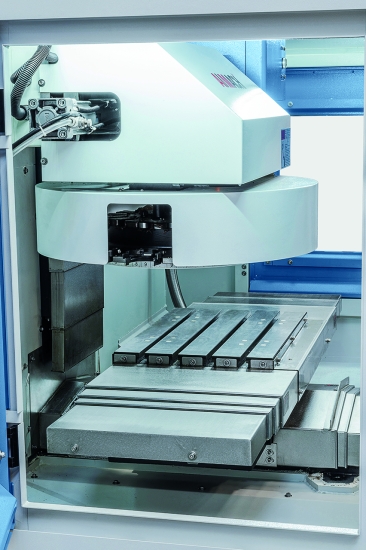

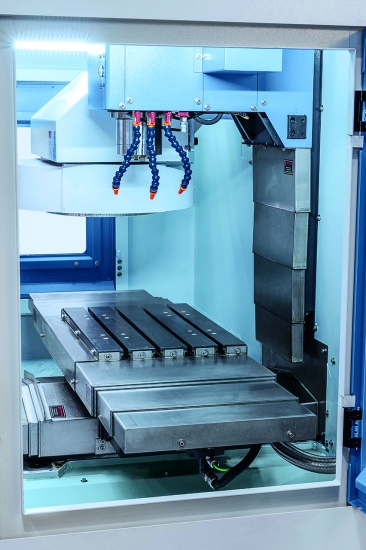

- Massiver, großer Kreuztisch, präzise oberflächenbearbeitet
Technische Daten
Arbeitsbereich |
|
Tischabmessung | 600 x 400 mm |

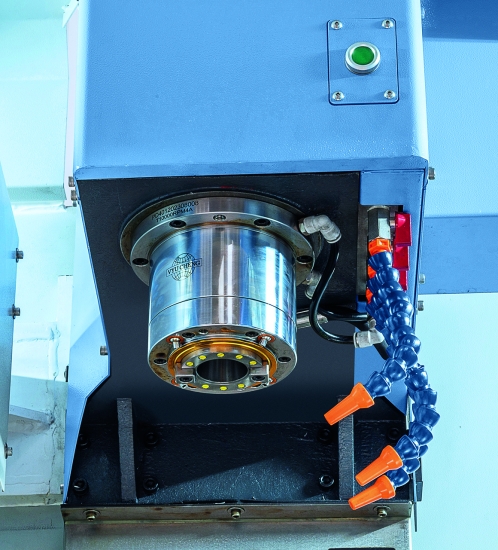

Spindelaufnahme | BT 40 |
Spindeldrehzahl | 8000 U/min |
Verfahrweg x-Achse | 500 mm |
Verfahrweg y-Achse | 400 mm |
Verfahrweg z-Achse | 400 mm |
Abstand Spindelnase - Tischoberfläche | 70 - 470 mm |
Ausladung | 390 mm |
Tischbelastbarkeit | 350 kg |
T-Nuten (Anzahl / Breite / Abstand) | 4 / 14 mm / 85 mm |
Vorschub |
|
Arbeitsvorschub x-, y- und z-Achse | 1 - 10.000 mm/min |
Eilgang x- und y-Achse | 24 m/min |
Eilgang z-Achse | 24 m/min |
Genauigkeiten |
|
Positioniergenauigkeiten | ± 0,005 mm |
Wiederholgenauigkeiten | ± 0,003 mm |
Werkzeugträger |
|
Anzahl Werkzeugplätze | 16 Stk. |
Werkzeuggröße Ø x L max. | 78 x 250 mm |
Werkzeuggewicht max. | 8 kg |
Werkzeugwechselzeit, Werkzeug / Werkzeug | 2,3 sek. |
|
|
Motorleistung Spindelmotor | 3,7 kW |
Maschinenabmessung (B x T x H) | 2580 x 1960 x 2450 mm |
Gewicht ca. | 2500 kg |
Lieferumfang

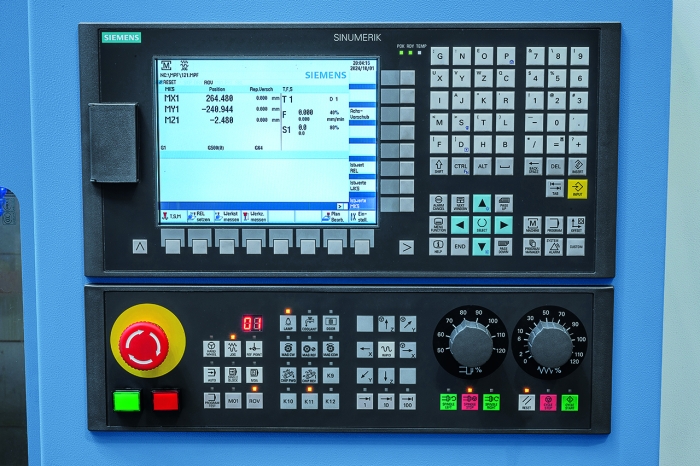

- Siemens Sinumerik 808D Advanced-16 Steuerung
- Vorbereitet zum Anbau einer 4. Achse
- Elektronisches Handrad mit Not-Aus-Taster

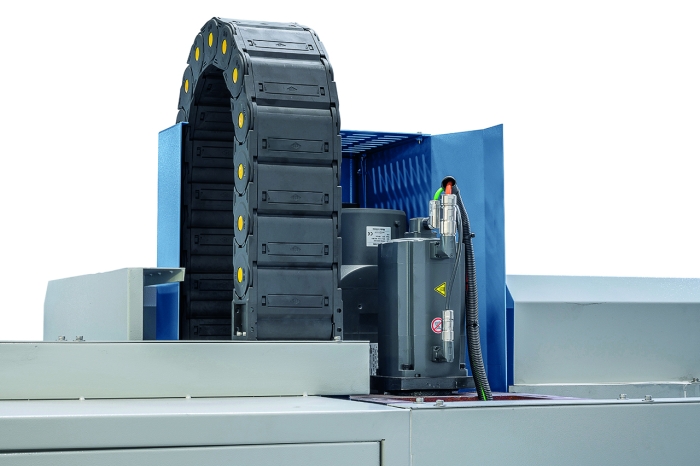

- Siemens Servoantriebe für alle 3 Achsen
- 16-fach Werkzeugwechsler

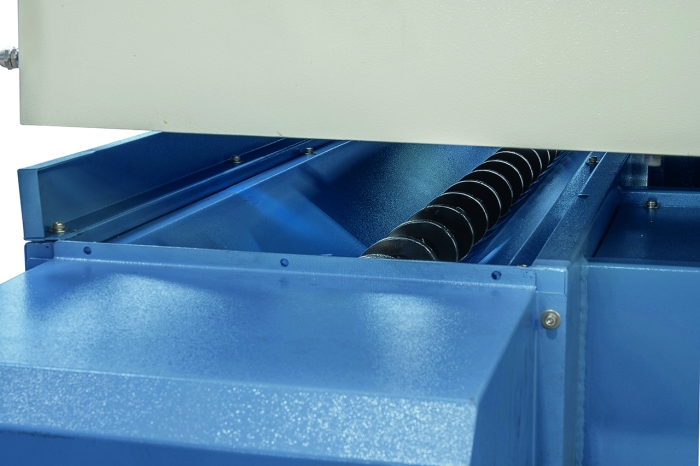

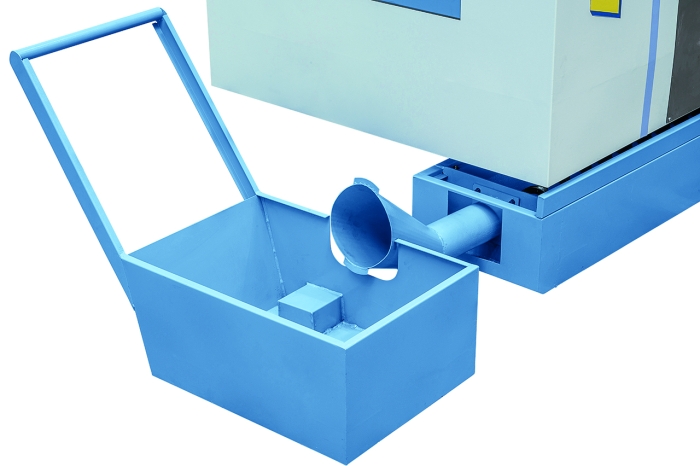

- Spiralspäneförderer
- Präzisions-Linearführung in allen Achsen
- Automatische Spindelausblasfunktion
- Automatische Spindelorientierung
- Maschinenvollverkleidung mit 2 vorderen Schiebetüren
- CE-Sicherheitsglas
- Sicherheitsverriegelung
- Arbeitsraumbeleuchtung

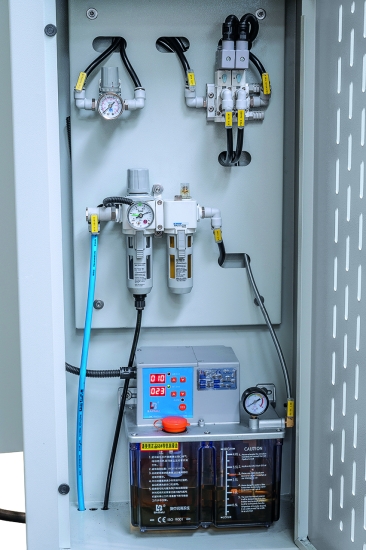

- Automatische Zentralschmierung
- Druckluft-Handpistole
- Kühlmittel-Handsprühpistole

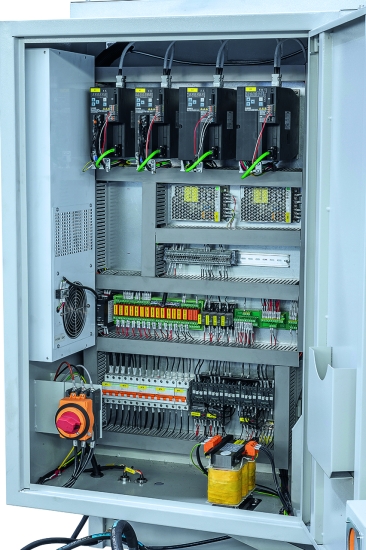

- Elektro-Schaltschrank mit Klimaanlage

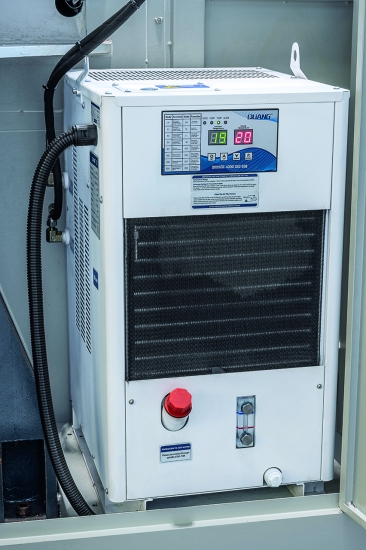

- Spindelölkühlung
- Teleskopabdeckung in x-, y- und z-Achse
- Kühlmitteleinrichtung
