- Produktbeschreibung

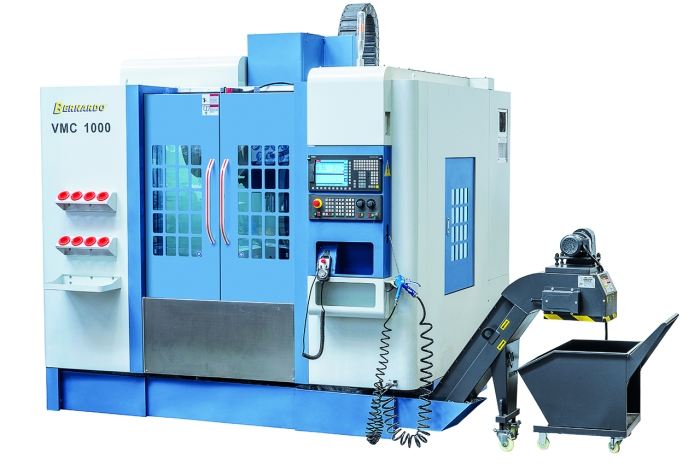

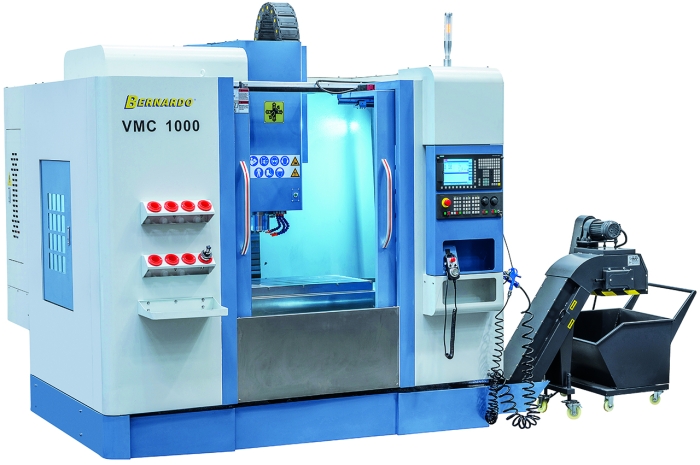

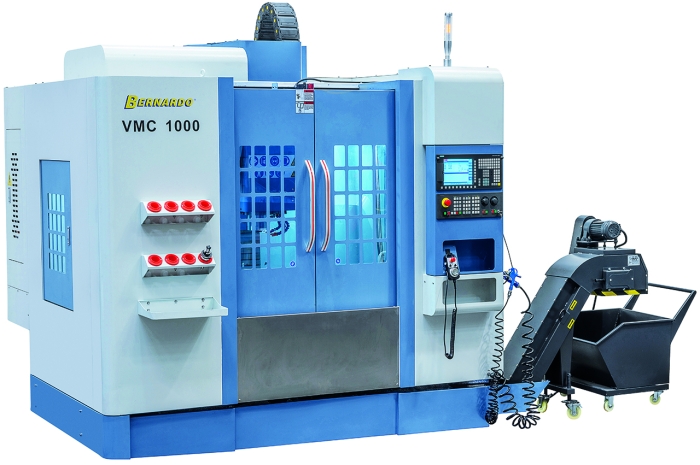

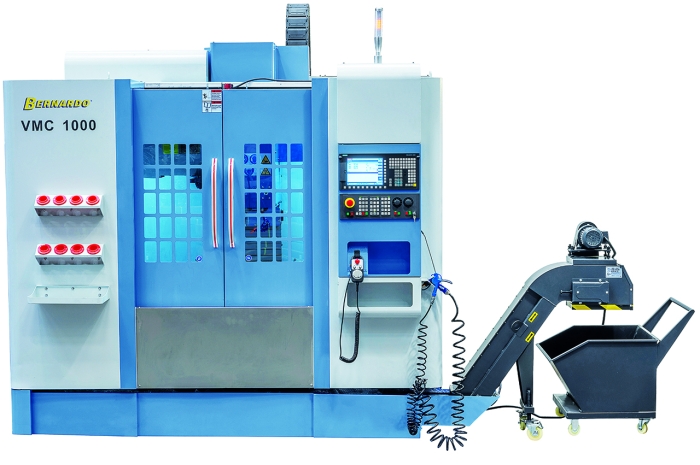

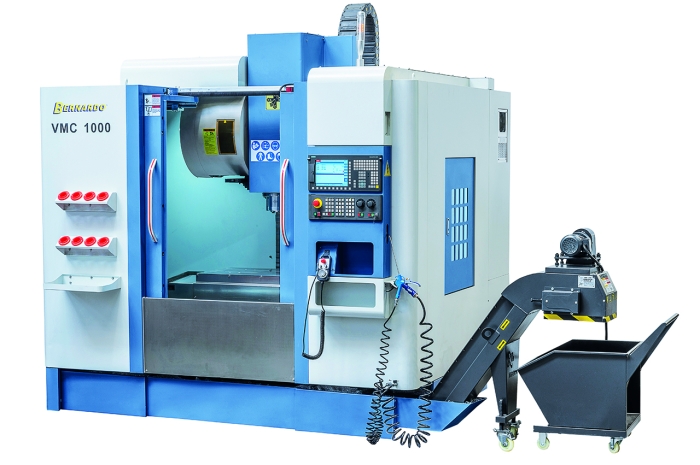

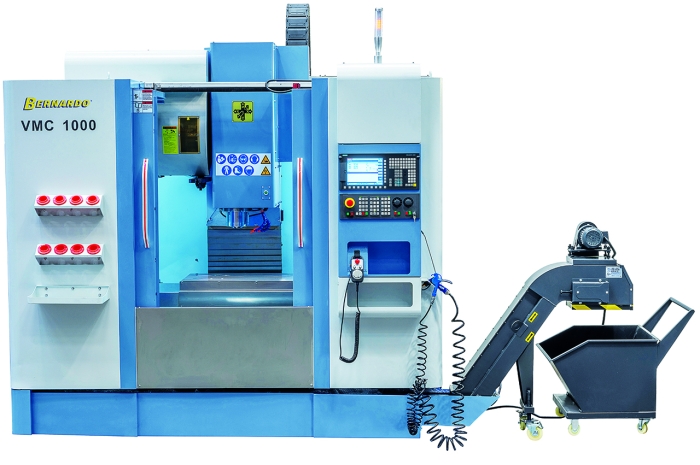

Das CNC-Vertikalbearbeitungszentrum VMC 1000 ist mit einer Siemens Sinumerik 828D Steuerung und einem 24-fach Werkzeugwechsler ausgestattet. Durch die kompakte Bauweise, einer Tischgröße von 1000 x 550 mm sowie den großen Verfahrwegen ist dieses Modell ideal zur Bearbeitung von kleinen und mittelgroßen Serien in der Produktion, aber auch zur Einzelteilanfertigung im Formen- bzw. Maschinenbau sowie im Ausbildungsbereich wird dieses Modell mit Erfolg eingesetzt.
Das CNC-Vertikalbearbeitungszentrum VMC 1000 ist mit einer Siemens Sinumerik 828D Steuerung und einem 24-fach Werkzeugwechsler ausgestattet. Durch die kompakte Bauweise, einer Tischgröße von 1000 x 550 mm sowie den großen Verfahrwegen ist dieses Modell ideal zur Bearbeitung von kleinen und mittelgroßen Serien in der Produktion, aber auch zur Einzelteilanfertigung im Formen- bzw. Maschinenbau sowie im Ausbildungsbereich wird dieses Modell mit Erfolg eingesetzt.
Eigenschaften
- Präzisions-Linearführung und leistungsstarke Servoantriebe für hohe Eilgangsgeschwindigkeiten in allen Achsen und hoher Werkstückbelastung
- Maschinenvollverkleidung mit zwei Schiebetüren und 2 Seitentüren für einfachen Zugang
- Hohe Wirtschaftlichkeit durch die umfangreiche Serienausstattung sowie einer Vielzahl an optionalem Zubehör
- Stabiles Gussgestell in Starr-Bettbauweise für hohe Laufruhe und beste Fräsleistungen

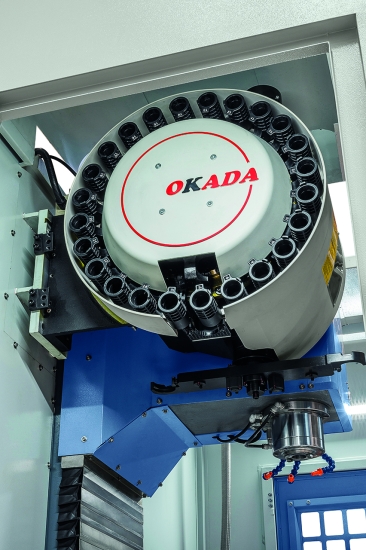

- Automatischer Doppelarm-Werkzeugwechsler mit 24 Werkzeugstationen
- Präzisions-Kugelumlaufspindeln mit vorgespannten Muttern in allen 3 Achsen
- Zentralschmierung für die Führungsbahnen und Kugelumlaufspindeln

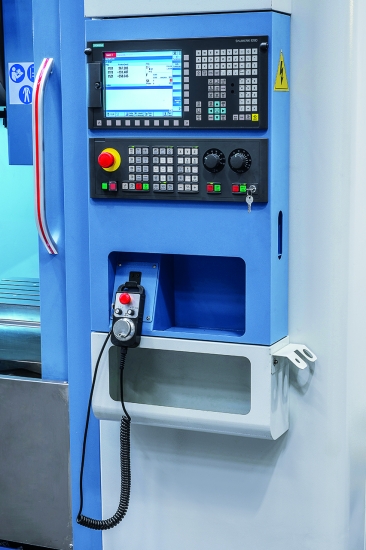

- Ergonomisch angebrachte Bedienelemente am schwenkbaren Bedienpult

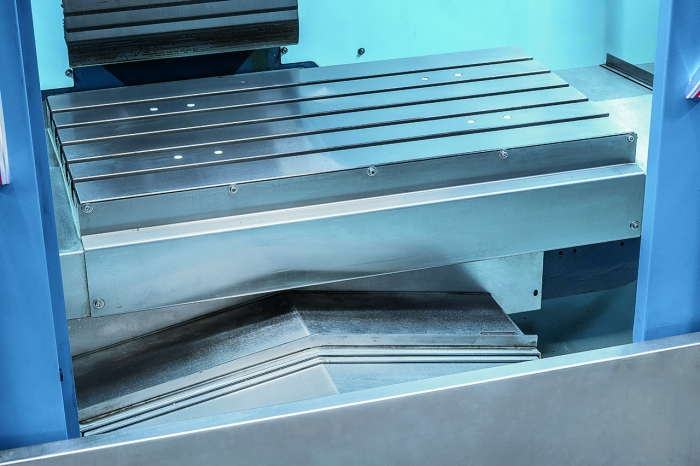

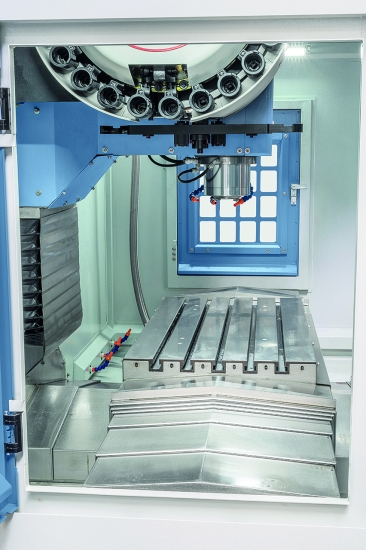

- Massiver, großer Kreuztisch, präzise oberflächenbearbeitet
Technische Daten
Arbeitsbereich |
|
Tischabmessung | 1000 x 550 mm |
Spindelaufnahme | BT 40 |
Spindeldrehzahl | 10000 U/min |
Verfahrweg x-Achse | 850 mm |
Verfahrweg y-Achse | 550 mm |
Verfahrweg z-Achse | 550 mm |
Abstand Spindelnase - Tischoberfläche | 120 - 670 mm |
Ausladung | 570 mm |
Tischbelastbarkeit | 650 kg |
T-Nuten (Anzahl / Breite / Abstand) | 5 / 18 mm / 90 mm |
Vorschub |
|
Arbeitsvorschub x-, y- und z-Achse | 1 - 10.000 mm/min |
Eilgang x- und y-Achse | 36 m/min |
Eilgang z-Achse | 36 m/min |
Genauigkeiten |
|
Positioniergenauigkeiten | ± 0,005 mm |
Wiederholgenauigkeiten | ± 0,003 mm |
Werkzeugträger |
|
Anzahl Werkzeugplätze | 24 Stk. |
Werkzeuggröße Ø x L max. | 78 x 300 mm |
Werkzeuggewicht max. | 8 kg |
Werkzeugwechselzeit, Werkzeug / Werkzeug | 2,3 sek. |
|
|
Motorleistung Spindelmotor | 9,0 kW |
Maschinenabmessung (B x T x H) | 3900 x 2550 x 2930 mm |
Gewicht ca. | 5500 kg |
Lieferumfang

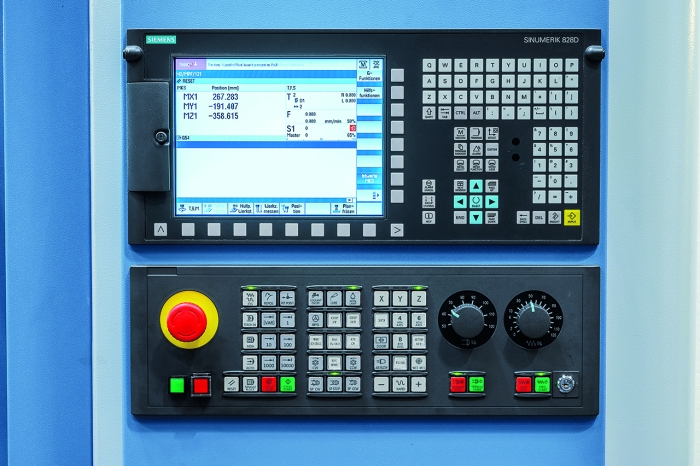

- Siemens Sinumerik 828D Steuerung
- Vorbereitet zum Anbau einer 4. Achse
- Elektronisches Handrad mit Not-Aus-Taster

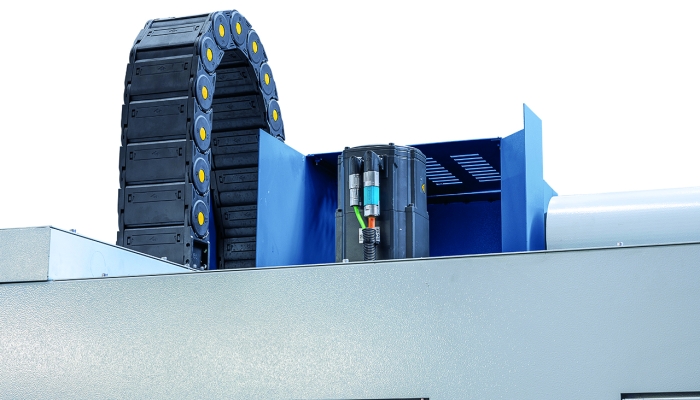

- Siemens Servoantriebe für alle 3 Achsen
- Automatischer Doppelarm-Werkzeugwechsler mit 24 Werkzeugstationen

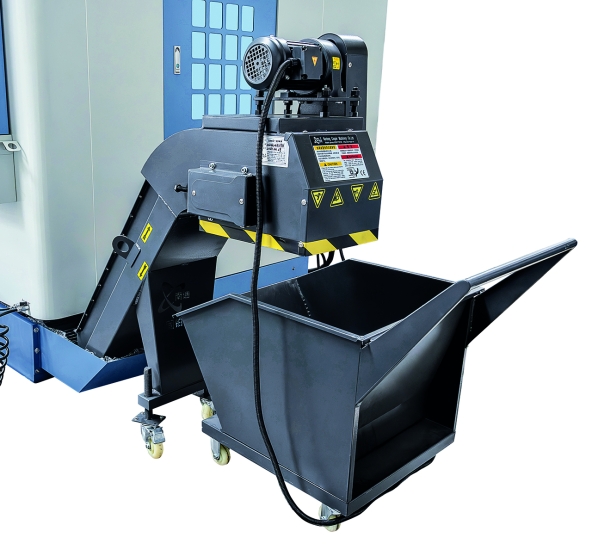

- Kettenspäneförderer mit Wagen
- Präzisions-Linearführung in allen Achsen

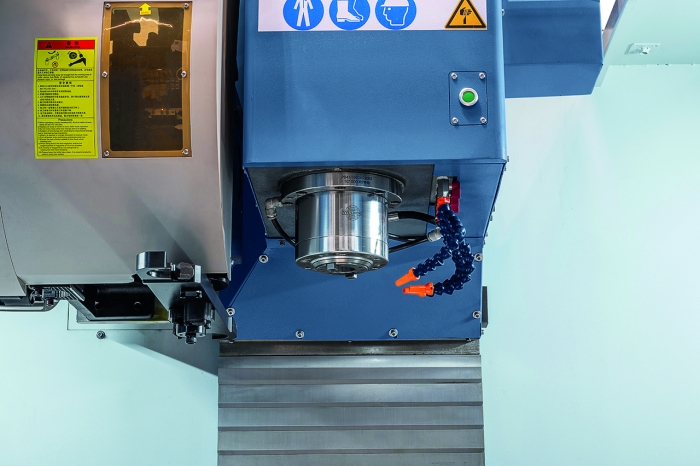

- Automatische Spindelausblasfunktion
- Automatische Spindelorientierung
- Maschinenvollverkleidung mit 2 vorderen Schiebetüren
- CE-Sicherheitsglas
- Sicherheitsverriegelung
- Arbeitsraumbeleuchtung

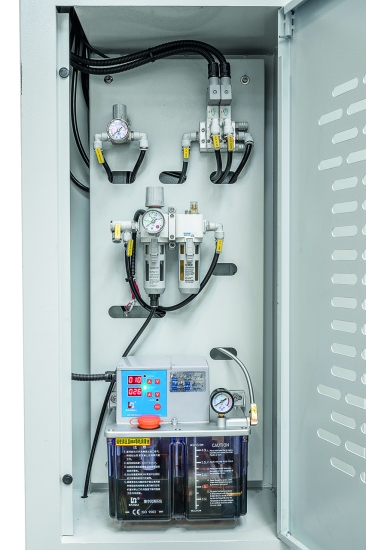

- Automatische Zentralschmierung
- Druckluft-Handpistole
- Kühlmittel-Handsprühpistole

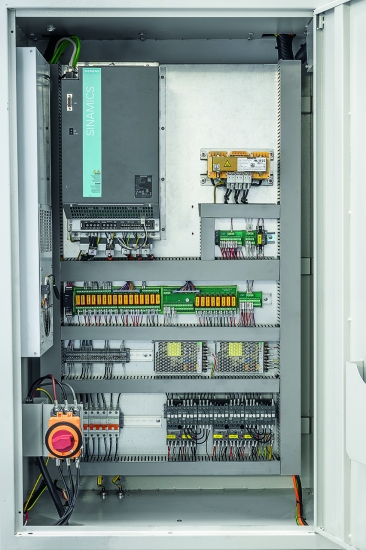

- Elektro-Schaltschrank mit Klimaanlage

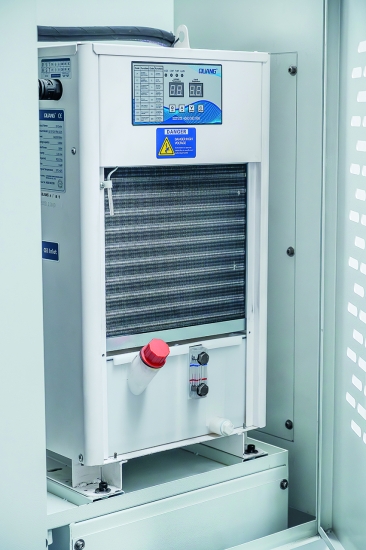

- Spindelölkühlung
- Teleskopabdeckung in x- und y-Achse
- Kühlmitteleinrichtung
