Produktbeschreibung

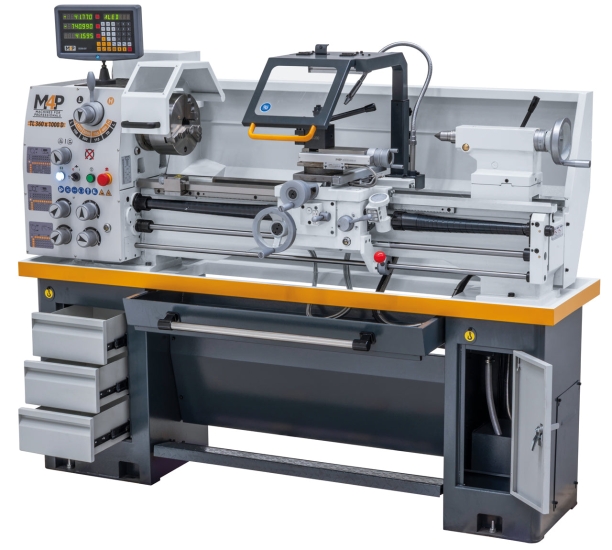

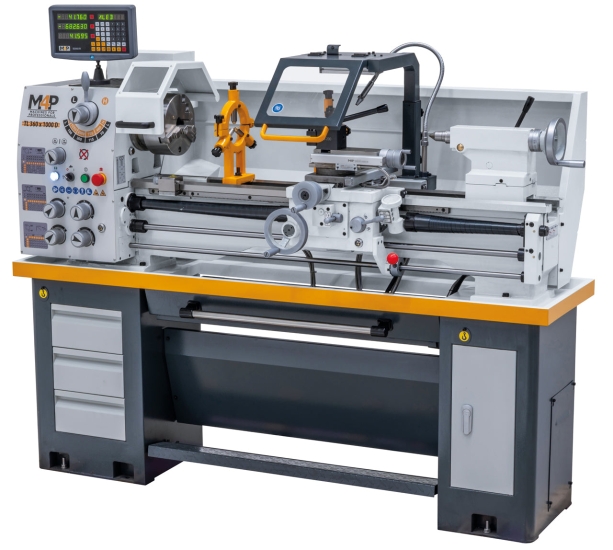

Die Leit- und Zugspindeldrehmaschine TL 360 x 1000 D beinhaltet schon in der Grundausstattung alle wichtigen Zubehöre (3-Achs-Digitalanzeige, Lünetten, LED-Maschinenleuchte, Sicherheitseinrichtungen nach CE-Norm, ...). Durch die stabile Konstruktion und der einfachen Handhabung ist diese Maschine ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten.

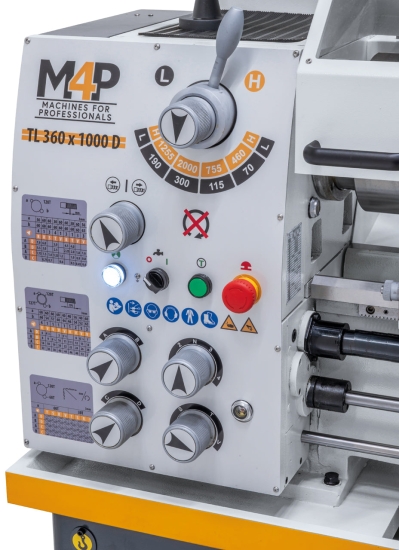

- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Serienmäßig mit 51 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
- Herausnehmbare BrĂĽcke fĂĽr die Bearbeitung von WerkstĂĽcken mit groĂźem Durchmesser
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
- Ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen

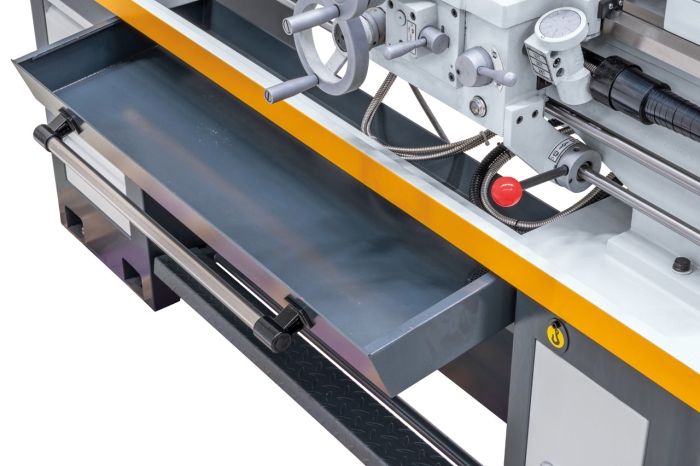

- Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
- Elektromechanische FuĂźbremse zur Reduzierung der Nebenzeiten

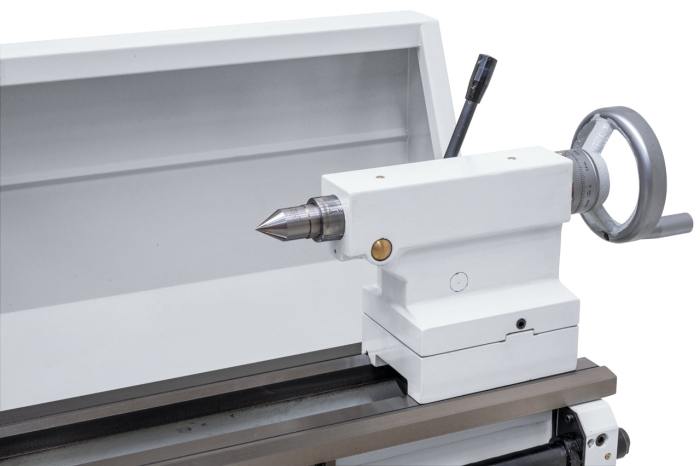

- Einhebelklemmung fĂĽr Reitstock, verschiebbar zum Kegeldrehen
- Hauptspindel gehärtet und geschliffen, im Ölbad laufend
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Garantierte Rundlaufgenauigkeit der Spindelnase (≤ 0,015 mm)
| Technische Daten | |
| Spitzenweite: | 1000 mm |
| Spitzenhöhe: | 180 mm |
| Umlaufdurchmesser ĂĽber Bett: | 360 mm |
| Umlaufdurchmesser über Kröpfung*: | 480 mm |
| Umlaufdurchmesser ĂĽber Planschlitten: | 220 mm |
| Bettbreite: | 190 mm |
| Spindelbohrung: | 51 mm |
| Spindelaufnahme: | DIN 55029, D1-5 |
| Drehzahlbereich: | (8) 70 - 2000 U/min |
| Bereich Längsvorschübe: | (32) 0,052 - 1,392 mm/U |
| Bereich PlanvorschĂĽbe: | (32) 0,014 - 0,380 mm/U |
| Metrische Gewinde: | (26) 0,4 - 7,0 mm |
| Zollgewinde: | (34) 4 - 56 Gg/1“ |
| Pinolendurchmesser: | 42 mm |
| Pinolenweg: | 100 mm |
| Pinolenaufnahme: | MK 4 |
| Motor-Abgabeleistung S1 100%: | 2,2 kW (400 V) |
| Motor-Aufnahmeleistung S6 40%: | 3,0 kW (400 V) |
| Maschinenabmessung (B x T x H): | 1870 x 750 x 1500 mm |
| Gewicht ca.: | 576 kg |
Lieferumfang

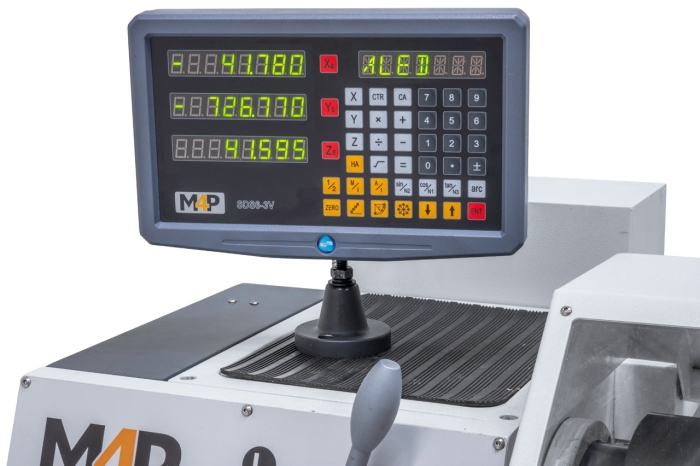

- 3-Achs-Digitalanzeige SDS6-3V

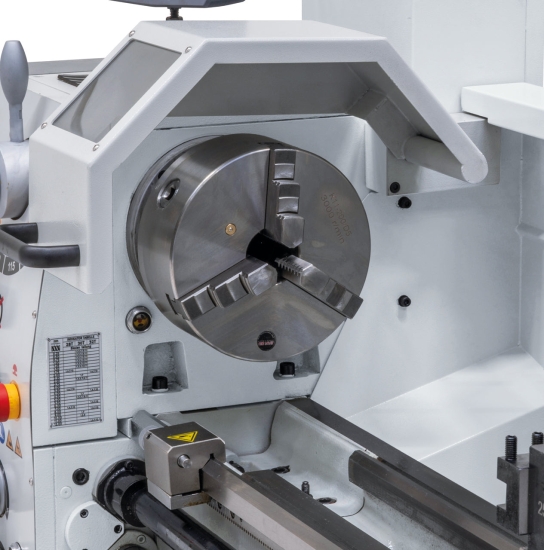

- 3-Backenfutter BC3-200 mm / D5

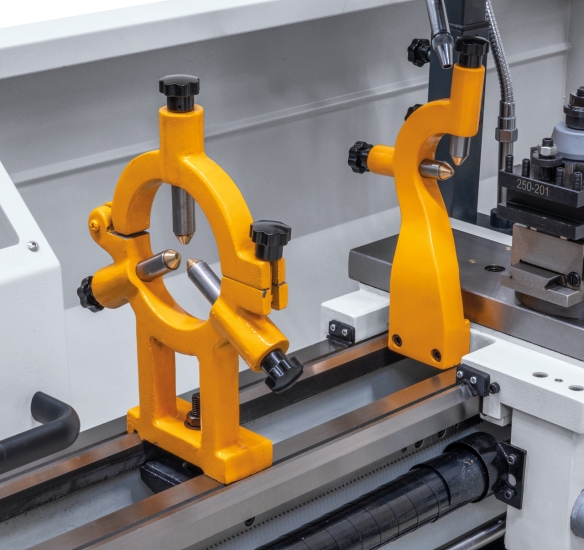

- Feststehende LĂĽnette - Durchlass diam. max. 70 mm
- Mitlaufende LĂĽnette - Durchlass diam. max. 50 mm
- KĂĽhlmitteleinrichtung
- ErstbefĂĽllung mit Shell Tellus 46
- Ausziehbare Spänewanne
- Aufspannscheibe 320 mm

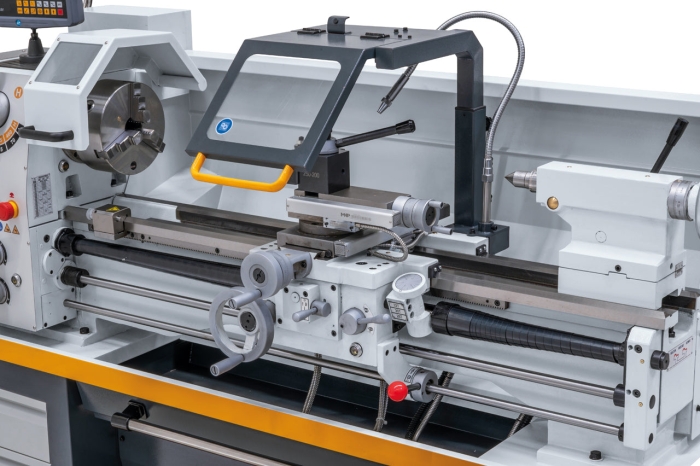

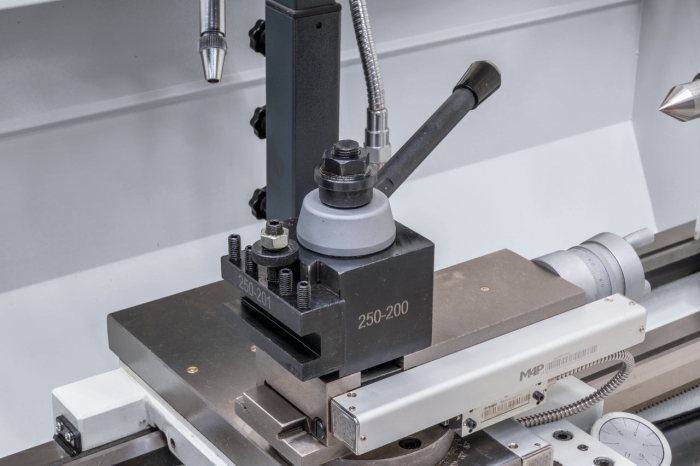

- Schnellwechselstahlhalter QC200 mit 4 Einsätzen
- Schutzeinrichtung bei Schnellwechselstahlahlter
- Rutschkupplung

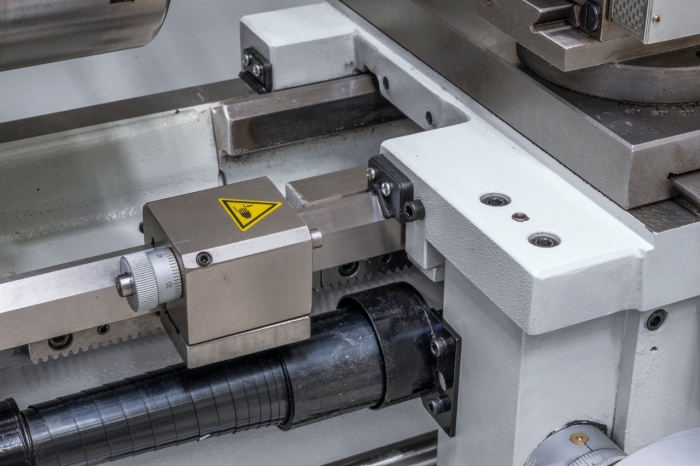

- Mikrometerlängsanschlag

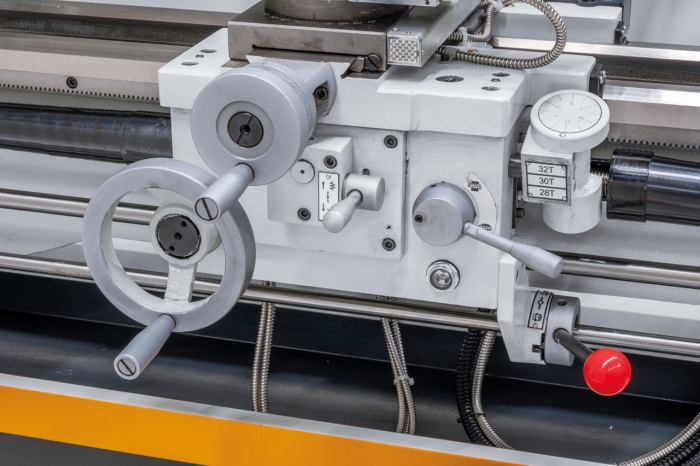

- Gewindeuhr

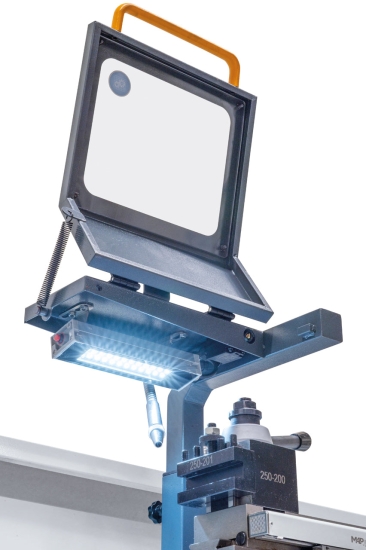

- LED-Maschinenleuchte
- ReduzierhĂĽlse

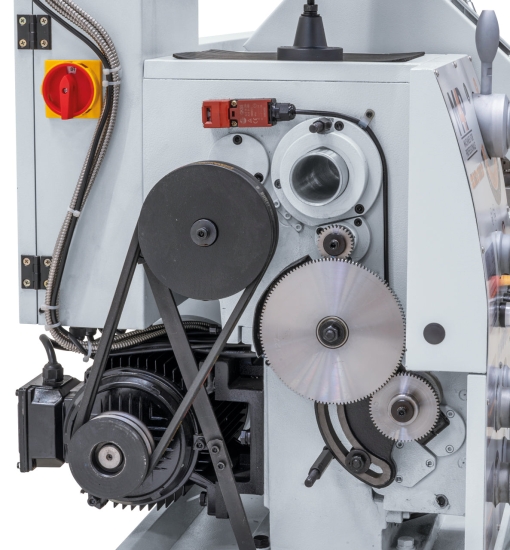

- Wechselräder
- 2 Zentrierspitzen
- FuĂźpedal mit Bremsfunktion nach CE

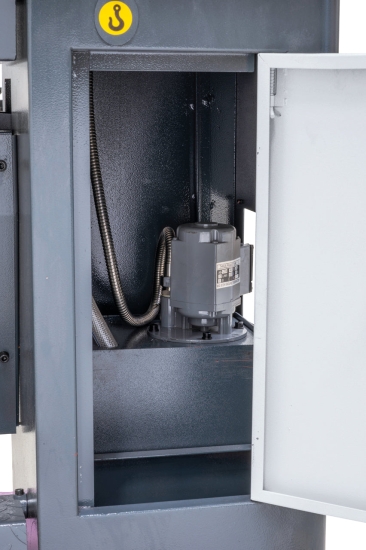

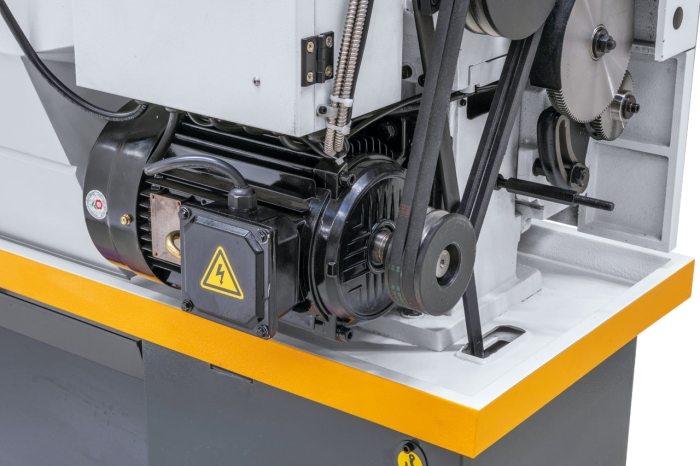

- Motor mit Magnetbremse nach CE-Norm
- Untergestell
- Bedienwerkzeug
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
