- Produktbeschreibung
Produktbeschreibung

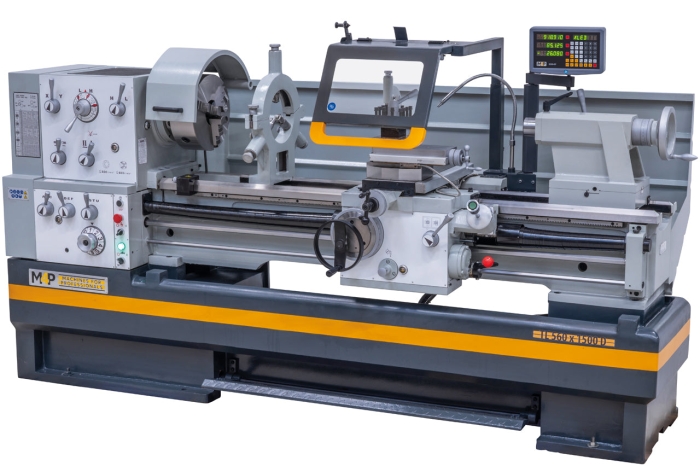

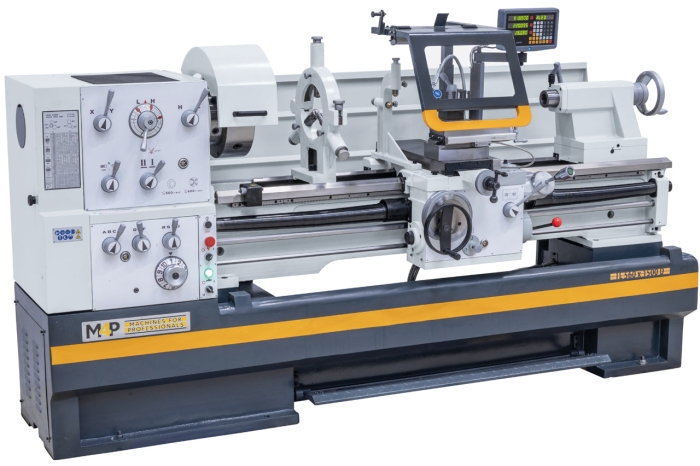

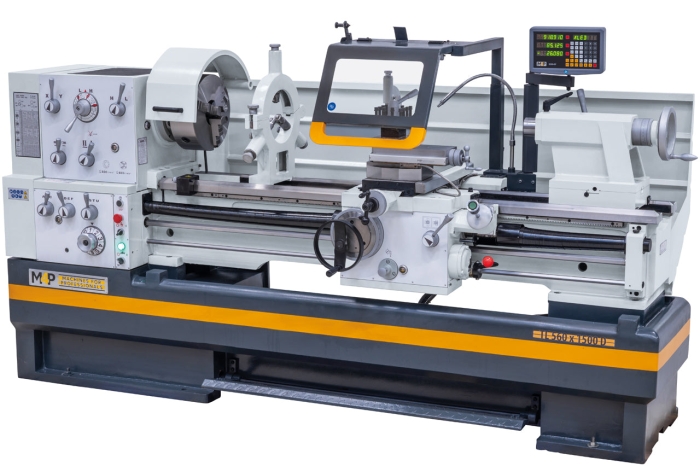

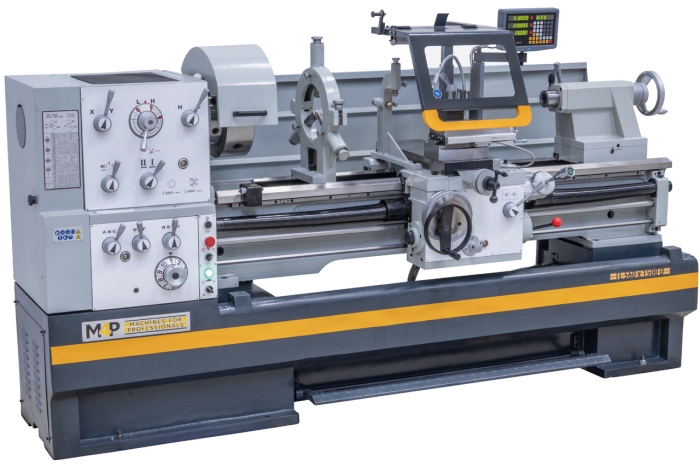

Die Produktionsdrehmaschine TL 560 x 1500 D beinhaltet schon in der Grundausstattung alle wichtigen Zubehöre, wodurch diese Maschine universell einsetzbar ist. Konzipiert wurde dieses Modell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien.
- Serienmäßig mit Eilgang längs und plan zur Reduzierung der Nebenzeiten
- Eine herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
- Das Maschinenbett, aus einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
- Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, ...

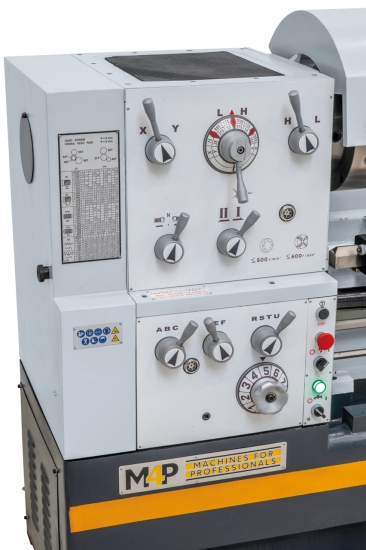

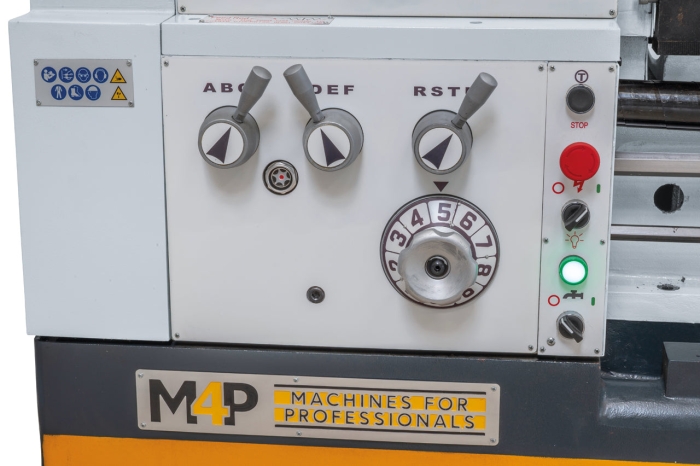

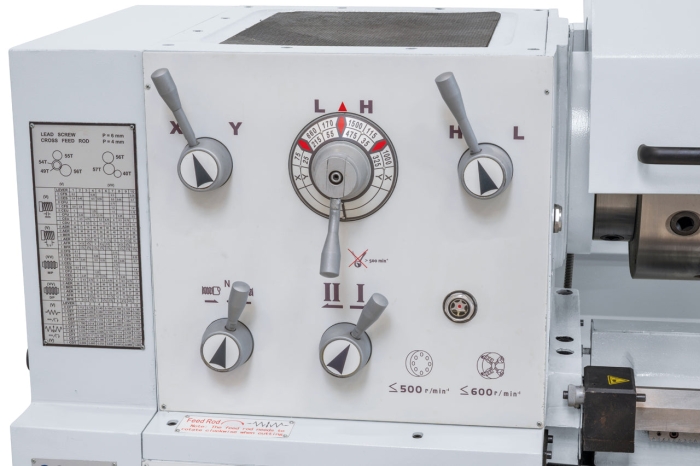

- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung

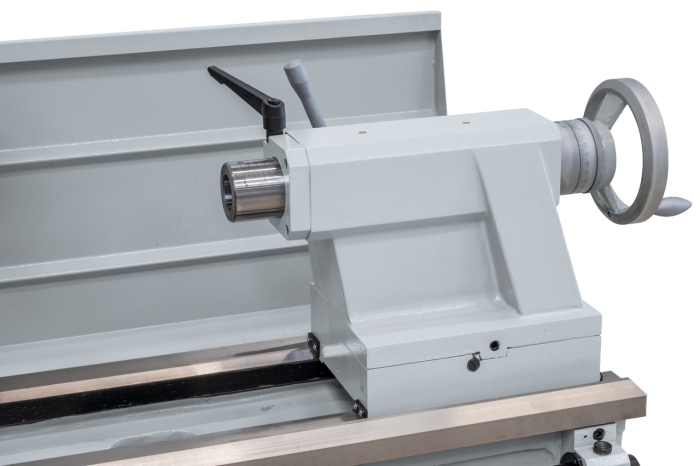

- Reitstock mit Feinskalierung kann zum Kegeldrehen verstellt werden

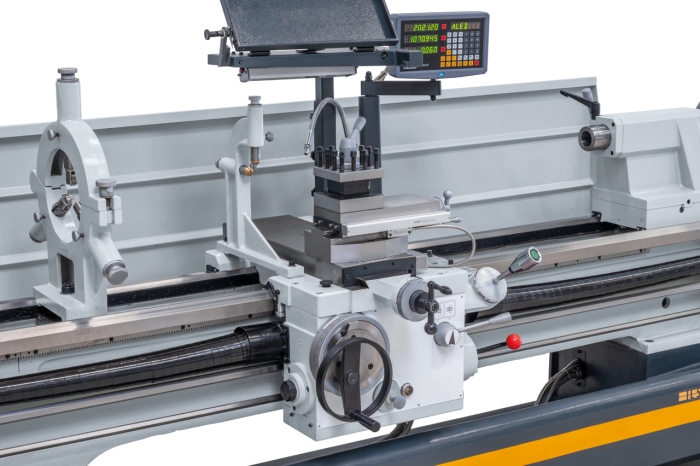

- Zentralschmierung für den Bettschlitten
| Technische Daten | |
| Spitzenweite: | 1500 mm |
| Spitzenhöhe: | 280 mm |
| Umlaufdurchmesser über Bett: | 560 mm |
| Umlaufdurchmesser über Kröpfung: | 785 mm |
| Umlaufdurchmesser über Planschlitten: | 350 mm |
| Bettbreite: | 350 mm |
| Spindelbohrung: | 105 mm |
| Spindelaufnahme: | DIN 55029, D1 - 8 |
| Drehzahlbereich: | (12) 25 - 1500 U/min |
| Bereich Längsvorschübe: | (50) 0,112 - 3,113 mm/U |
| Bereich Planvorschübe: | (50) 0,038 - 1,065 mm/U |
| Metrische Gewinde: | (47) 0,2 - 14 mm |
| Zollgewinde: | (60) 2 - 112 Gg/1“ |
| Pinolendurchmesser: | 75 mm |
| Pinolenweg: | 185 mm |
| Pinolenaufnahme: | MK 5 |
| Motorleistung: | 7,5 kW (10,0 PS) |
| Maschinenabmessung (L x B x H): | 2840 x 1170 x 1560 mm |
| Gewicht ca.: | 2400 kg |
Lieferumfang

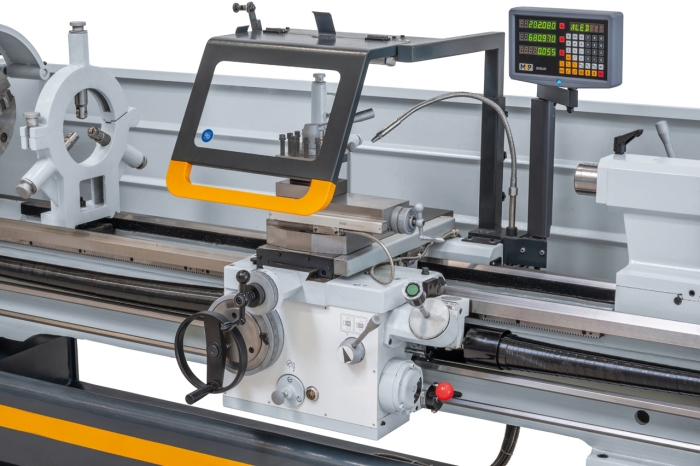

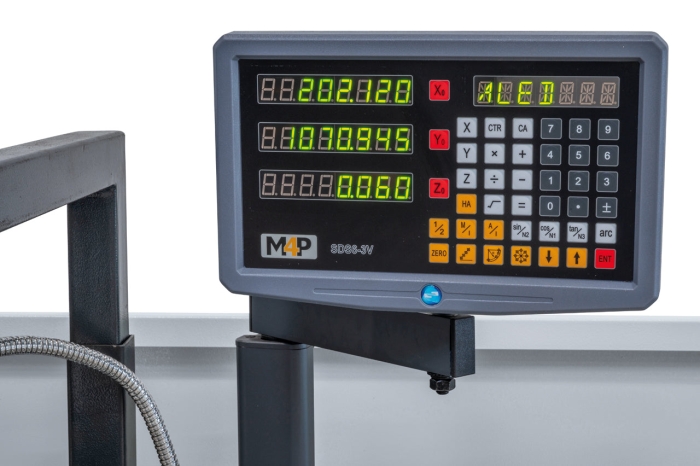

- 3-Achs-Digitalanzeige SDS6-3V

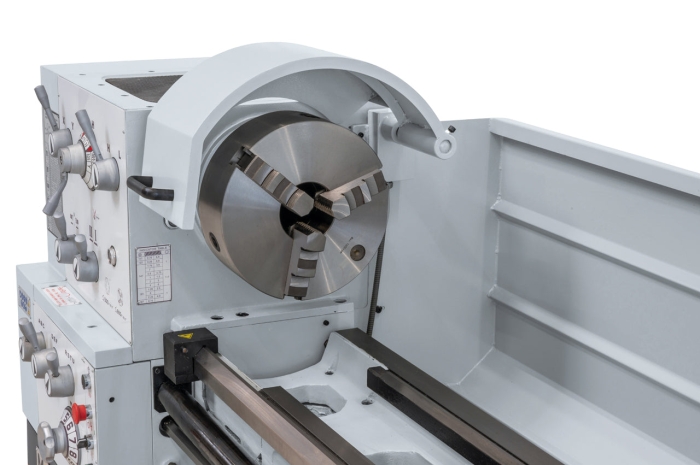

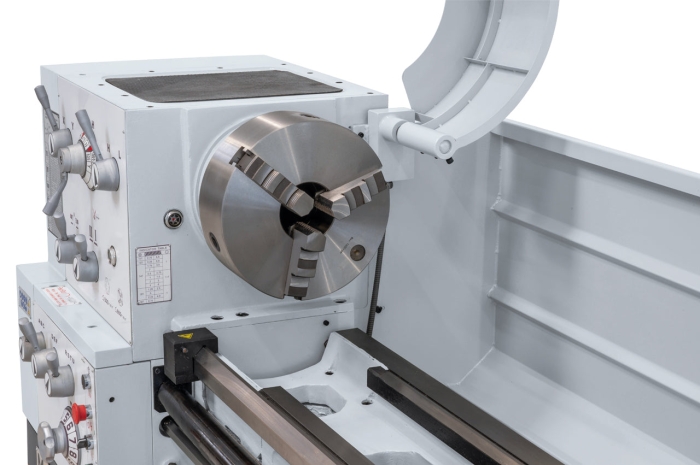

- 3-Backenfutter BC3-315 mm / D8
- Aufspannscheibe 450 mm

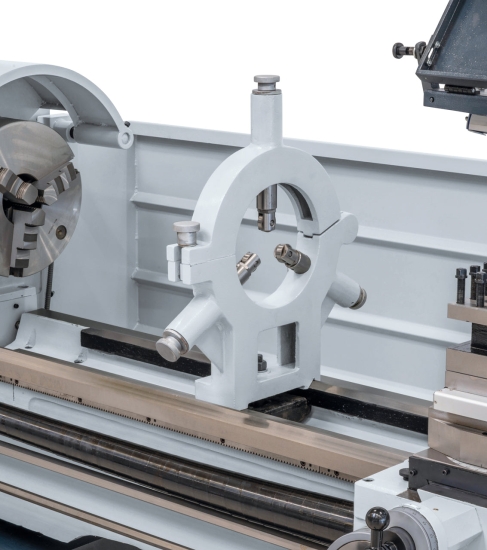

- Feststehende Lünette - Durchlass diam. max. 180 mm

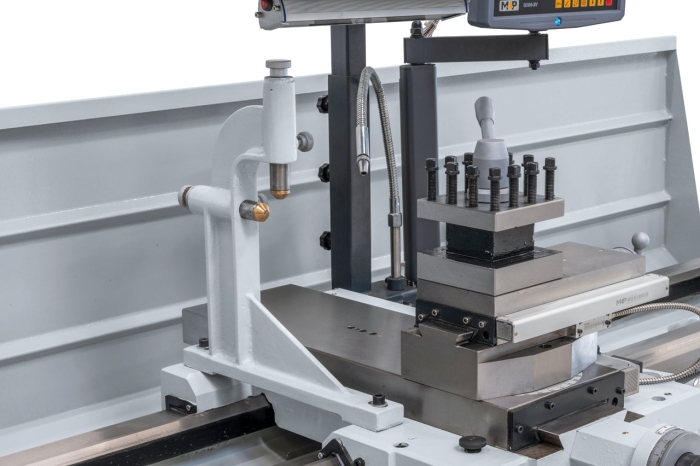

- Mitlaufende Lünette - Durchlass diam. max. 120 mm
- 2 Zentrierspitzen
- Erstbefüllung mit Shell Tellus 46
- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Kühlmitteleinrichtung

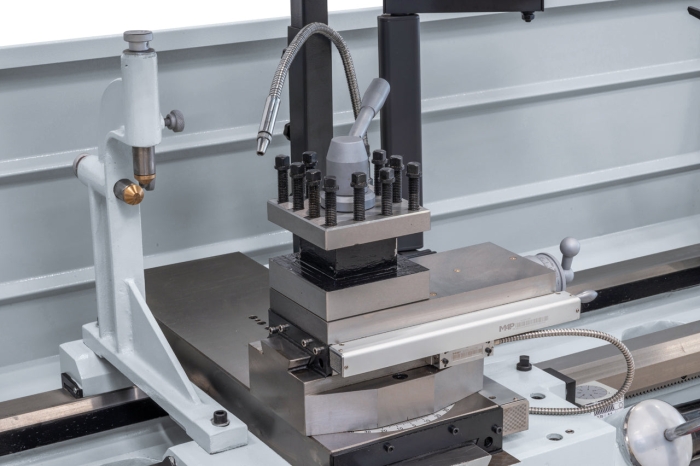

- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter
- Rutschkupplung

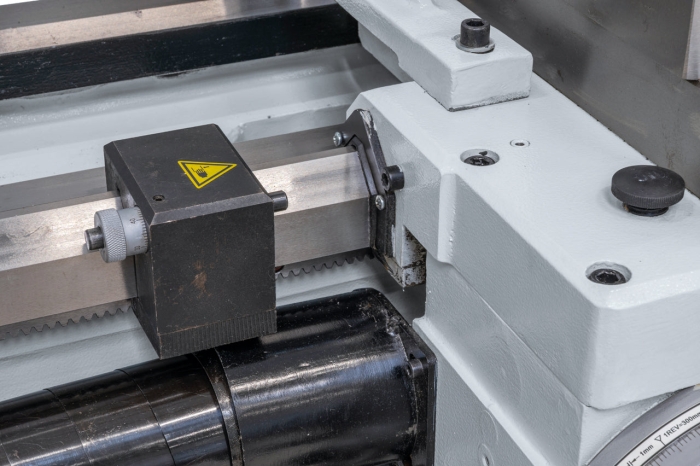

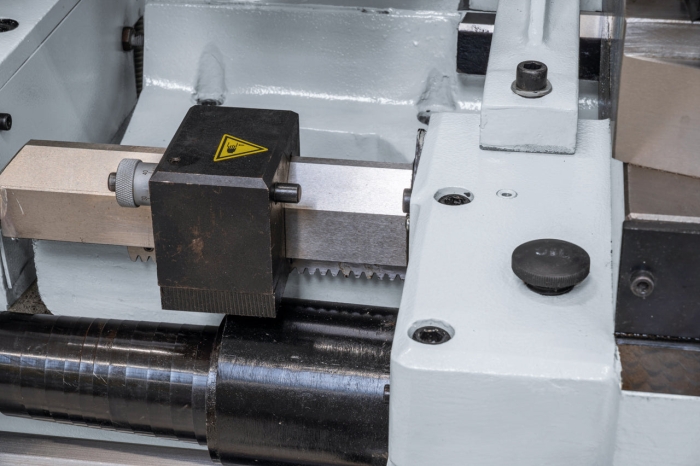

- Mikrometerlängsanschlag

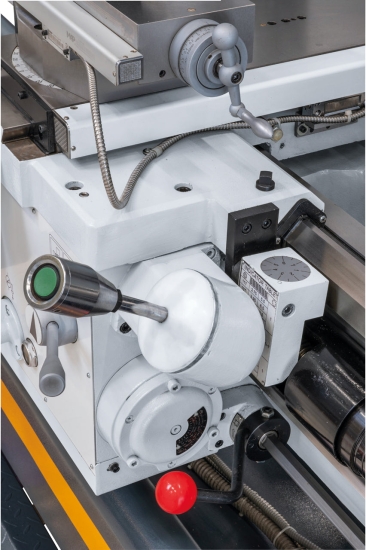

- Eilgang längs und plan

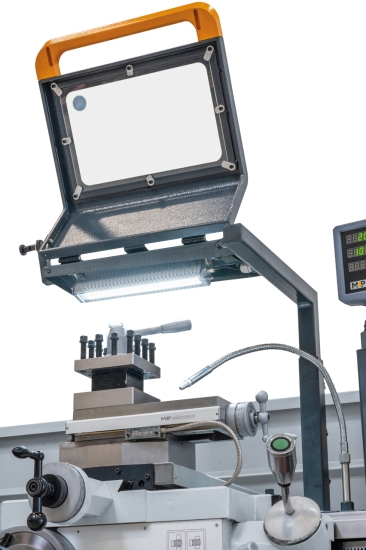

- LED-Maschinenleuchte

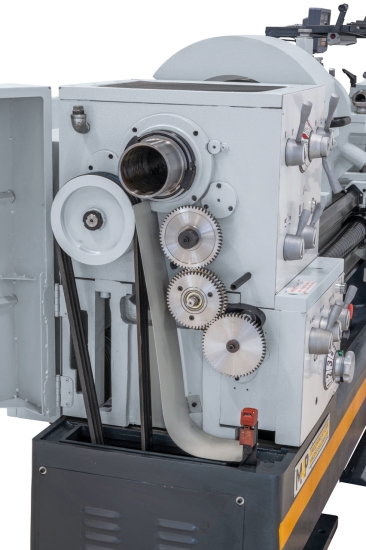

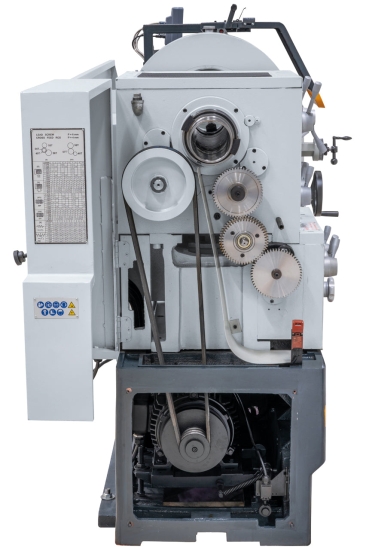

- Wechselräder
- Reduzierhülse
- Spänerückwand
- Bedienwerkzeug
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Diesen Artikel haben wir am 15.10.2026 in unseren Katalog aufgenommen.
