- Produktbeschreibung
Produktbeschreibung

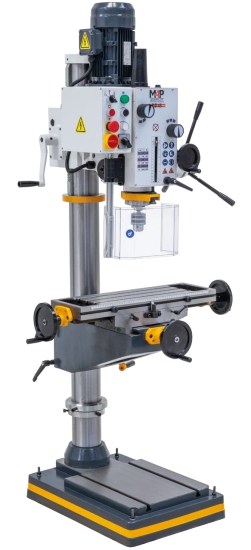

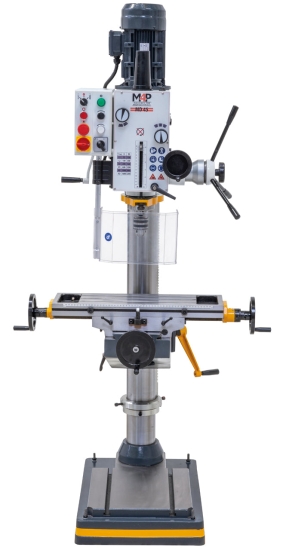

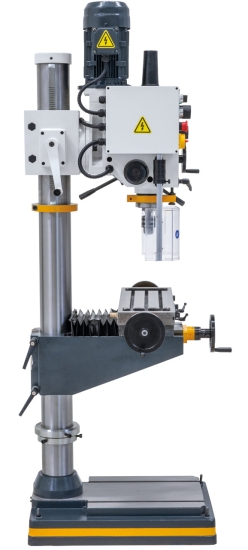

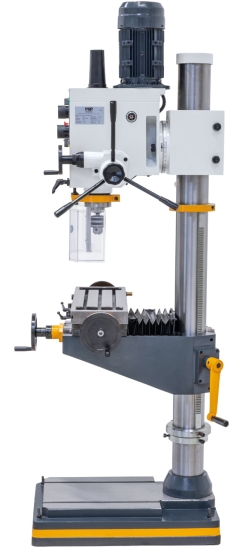

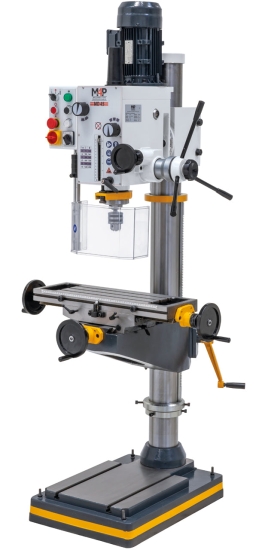

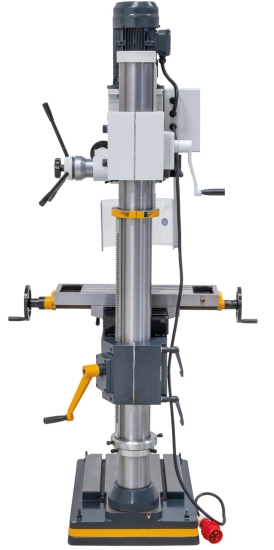

Die präzise Bohr- und Fräsmaschine MD 45 ist für Bohr-, Fräs- und Senkarbeiten bestens geeignet. Durch den dreh- und schwenkbaren Getriebekopf ist diese Maschine vielseitig einsetzbar in Reparaturbetrieben, mechanischen Werkstätten sowie im Ausbildungsbereich.
- Vielseitige Anwendungsmöglichkeiten wie Bohren, Fräsen, Gewindeschneiden, ...

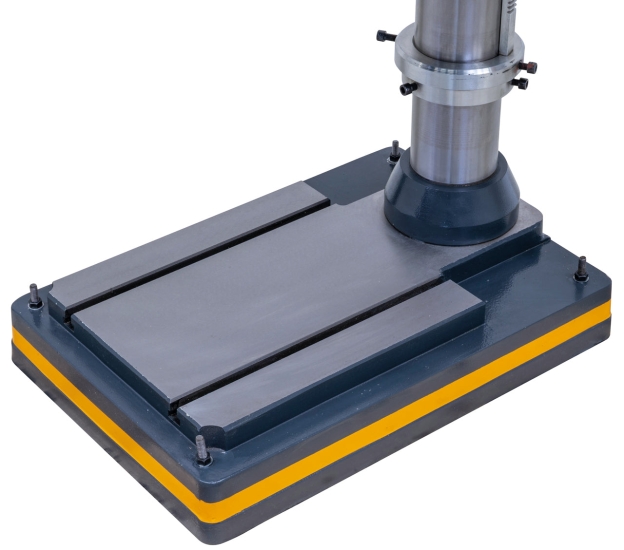

- Bearbeiteter Maschinenfuß zum Aufspannen von besonders hohen Werkstücken

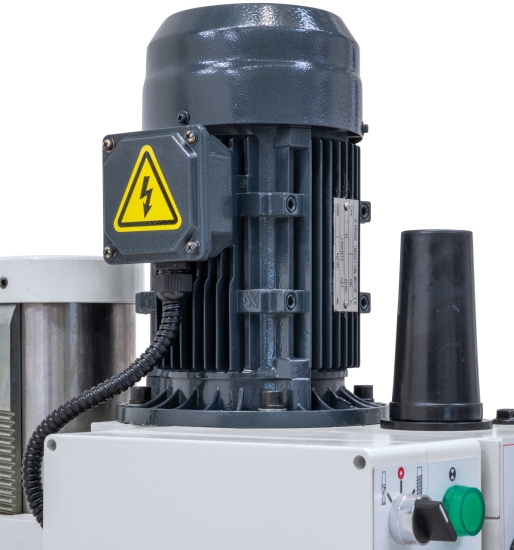

- 2-Stufenmotor mit 12 schaltbaren Geschwindigkeiten
- Rechts-Linkslaufeinrichtung zum Gewindeschneiden

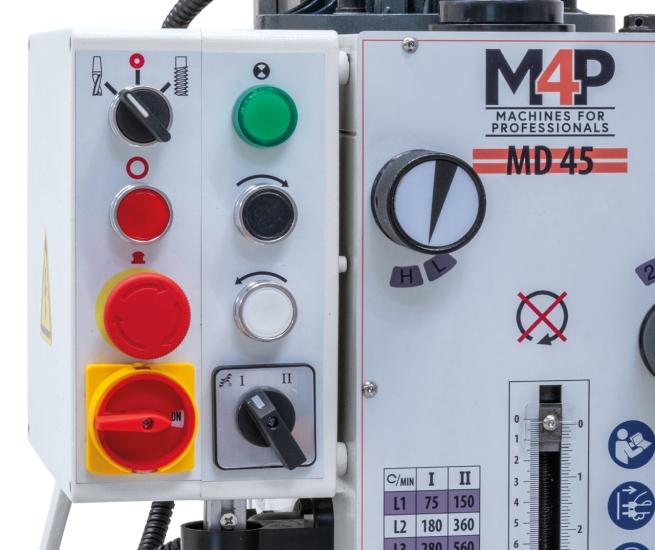

- Einfacher und schneller Drehzahlwechsel mittels Getriebewahlschalter

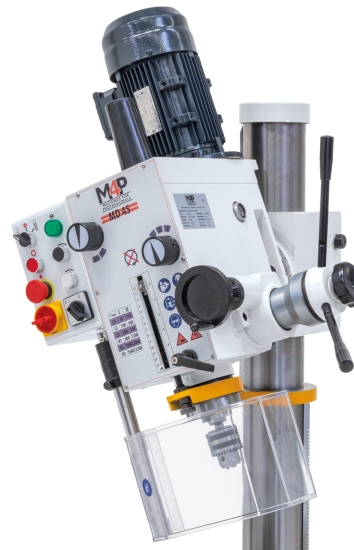

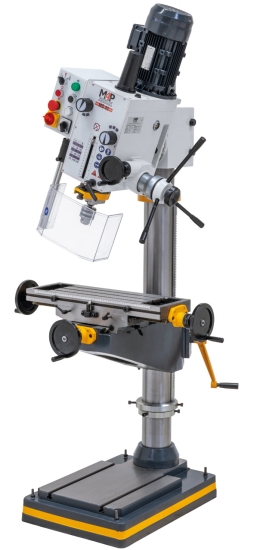

- Getriebekopf 180° schwenkbar, 360° drehbar und höhenverstellbar
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder

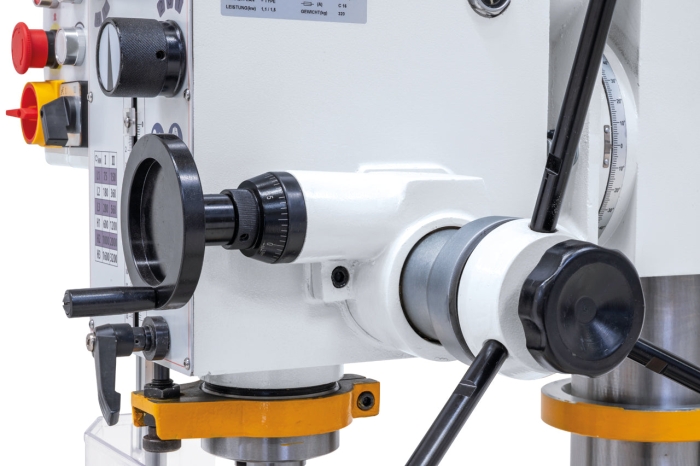

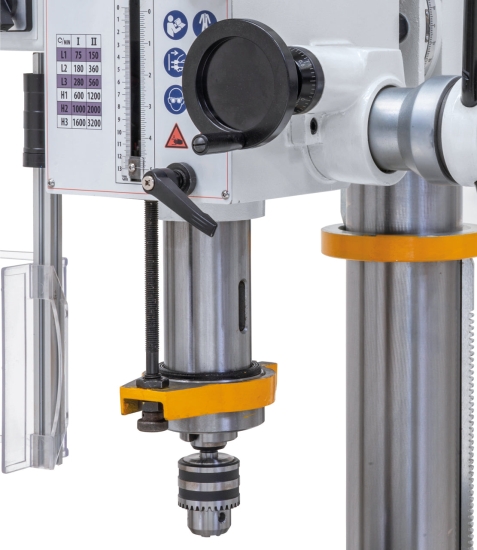

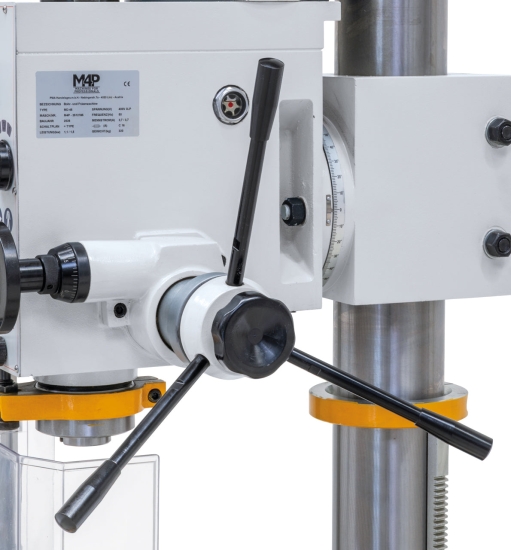

- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
| Technische Daten | |
| Bohrleistung in Stahl: | 32 mm |
| Bohrleistung in Guss: | 40 mm |
| Messerkopffräser max.: | 80 mm |
| Ausladung: | 280 mm |
| Spindeldrehzahl: | (12) 75 - 3200 U/min |
| Spindelaufnahme: | MK 4 |
| Pinolenhub: | 125 mm |

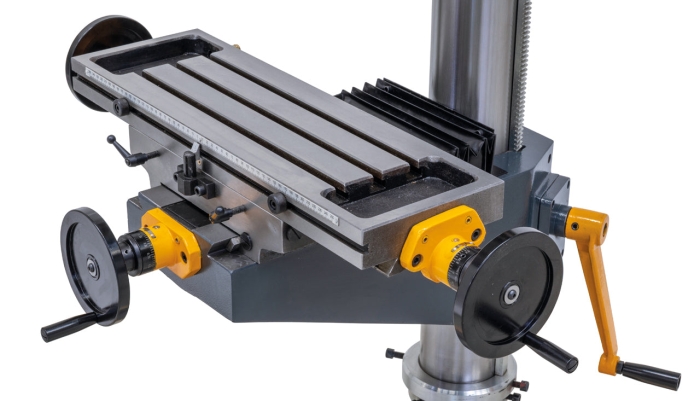

| Tischgröße: | 600 x 190 mm |
| T-Nutengröße: | 12 mm |
| Abstand Spindel / Tisch max.: | 635 mm |
| Abstand Spindel / Bodenplatte max.: | 1180 mm |
| Verfahrweg (x/y): | 385 / 240 mm |
| Fräskopf schwenkbar: | -90° bis +90° |

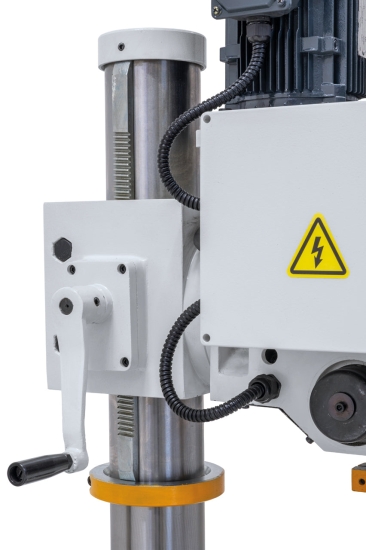

| Höhenverstellung Fräskopf: | 260 mm |
| Säulendurchmesser: | 115 mm |
| Arbeitsfläche Bodenplatte: | 415 x 375 mm |
| Motor-Abgabeleistung S1 100%: | 1,1 / 1,5 kW ( 400 V) |
| Motor-Aufnahmeleistung S6 40%: | 1,5 / 2,2 KW (400 V) |
| Maschinenabmessung (B x T x H): | 930 x 660 x 2060 mm |
| Gewicht ca.: | 310 kg |
Lieferumfang
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Anzugspindel M16
- Reduzierhülse MK 4/3, MK 3/2
- Kombi-Aufsteckfräsdorn MK 4 / 27 mm
- Höhenverstellbare Schutzabdeckung
- Gewindeschneideinrichtung
- Längsmeßskala
- Bedienwerkzeug
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
Diesen Artikel haben wir am 15.10.2026 in unseren Katalog aufgenommen.
