Produktbeschreibung

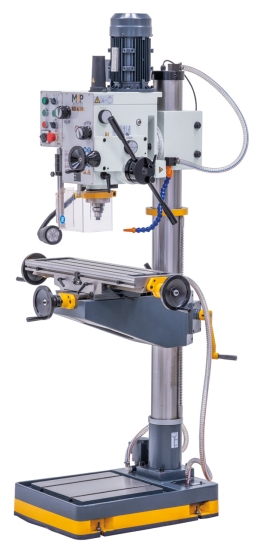

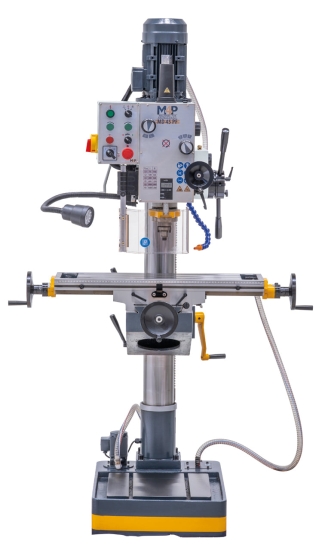

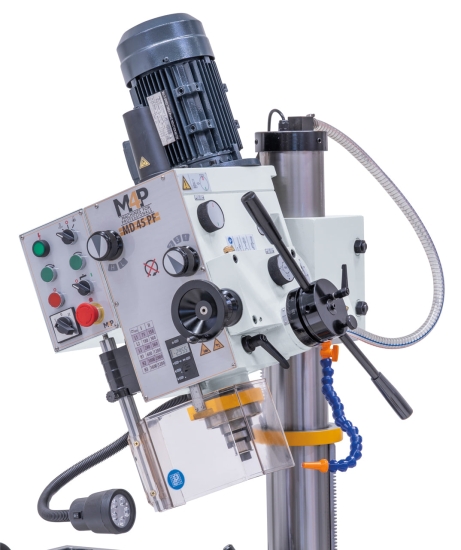

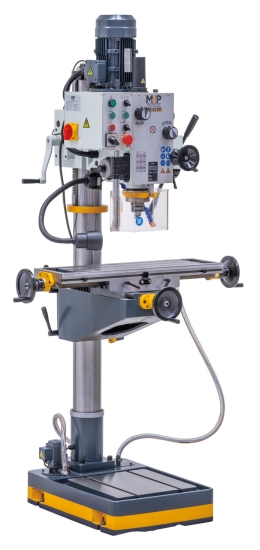

Mit der Bohr- und Fräsmaschine MD 45 PF hat man die Möglichkeit Bohr- und Fräsarbeiten in horizontaler, vertikaler und schräger Ebene durchzuführen. Durch die kompakte Bauweise, den serienmäßigen Pinolenvorschub und der digitalen Pinolenhubanzeige ist dieses Modell für Modellbauer, Handwerker und Reparaturwerkstätten optimal geeignet.
- Serienmäßig mit automatischem Pinolenvorschub und Gewindeschneideinrichtung

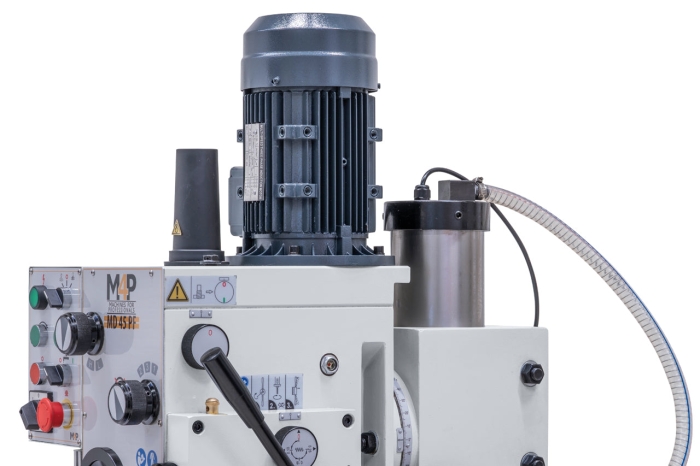

- Durchzugsstarker 2-Stufenmotor, Drehzahlbereich 75 - 3200 U/min
- Stabile und geschliffene Stahlsäule, ausgelegt für hohe Beanspruchung

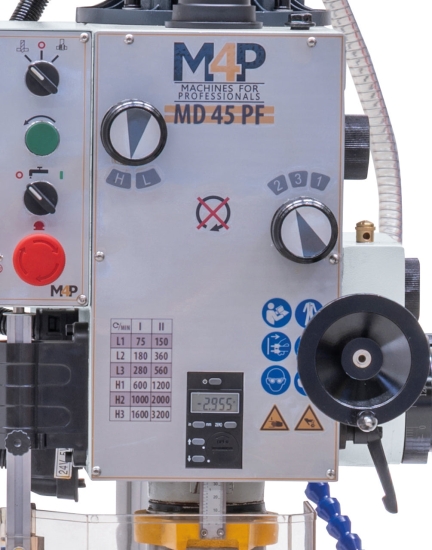

- Serienmäßig mit digitaler Pinolenhubanzeige und LED-Arbeitsleuchte ausgestattet
- Einfacher und schneller Drehzahlwechsel mittels Schalthebel

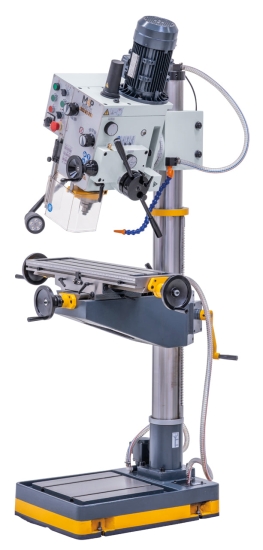

- Getriebekopf 180° schwenkbar, 360° drehbar und höhenverstellbar
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder

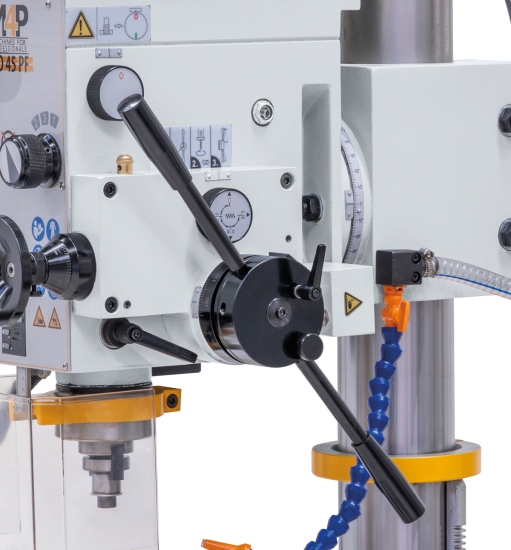

- Handgrobvorschub auf Handfeinvorschub mittels Kupplung umschaltbar
- Qualitätskugellager sorgen für eine hohe Rundlaufgenauigkeit

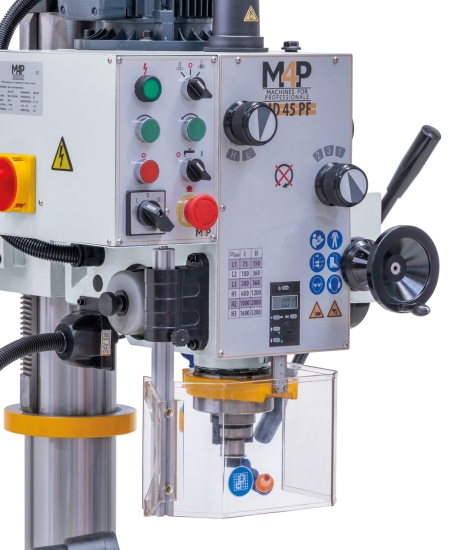

- Hohe Sicherheit durch höhenverstellbaren Futterschutz mit Mikroschalter
| Technische Daten | |
| Bohrleistung in Stahl: | 32 mm |
| Bohrleistung in Guss: | 40 mm |
| Messerkopffräser max.: | 80 mm |
| Ausladung: | 280 mm |
| Spindeldrehzahl: | (12) 75 - 3200 U/min |
| Spindelaufnahme: | MK 4 |
| Pinolenhub: | 120 mm |
| Pinolenvorschub: | (3) 0,10 / 0,18 / 0,26 mm/U |

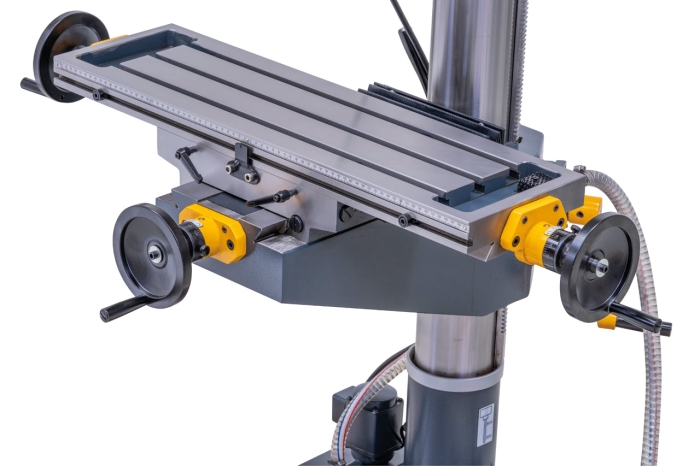

| Tischgröße: | 730 x 210 mm |
| T-Nutengröße: | 14 mm |
| Abstand Spindel / Tisch max.: | 635 mm |
| Abstand Spindel / Bodenplatte max.: | 1075 mm |
| Verfahrweg (x / y): | 505 / 195 mm |
| Fräskopf schwenkbar: | -60° bis +60° |
| Höhenverstellung Fräskopf: | 265 mm |
| Säulendurchmesser: | 115 mm |

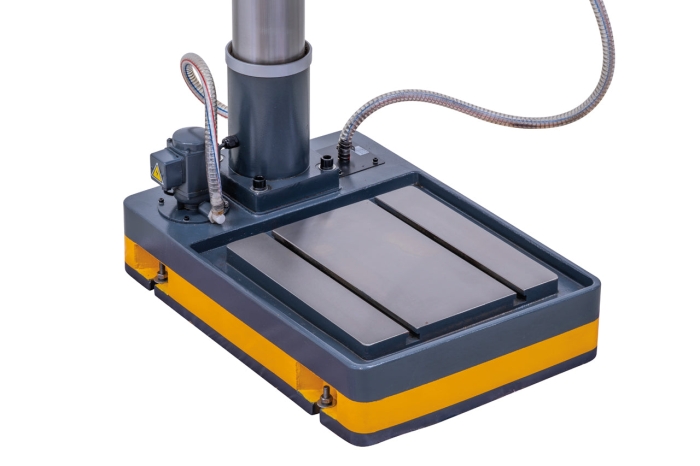

| Arbeitsfläche Bodenplatte: | 372 x 362 mm |
| Motor-Abgabeleistung S1 100%: | 1,1 / 1,5 kW (400 V) |
| Motor-Aufnahmeleistung S6 40%: | 1,5 / 2,2 kW (400 V) |
| Maschinenabmessung (B x T X H): | 1070 x 770 x 2060 mm |
| Gewicht ca.: | 336 kg |
Lieferumfang
- Schnellspannbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 4 / B 16
- Anzugspindel M 16
- Reduzierhülse MK 4/3
- Kombi-Aufsteckfrädorn MK 4 / 27 mm
- Höhenverstellbare Schutzabdeckung
- Automatischer Pinolenvorschub
- LED-Maschinenleuchte
- Digitale Pinolenhubanzeige
- Gewindeschneideinrichtung
- Kühlmitteleinrichtung
- Längsmeßskala
- Bedienwerkzeug
