- Produktbeschreibung

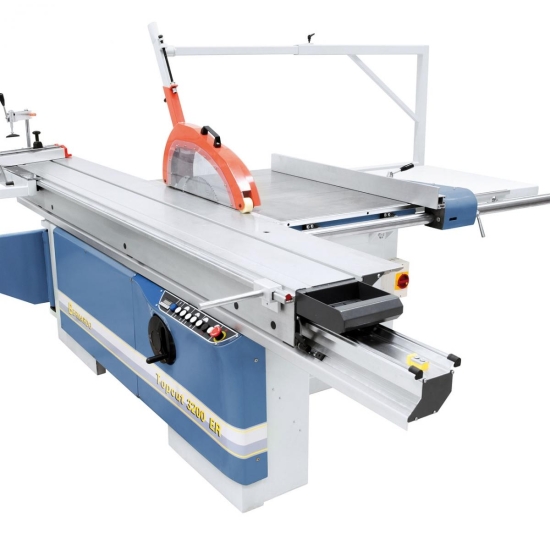

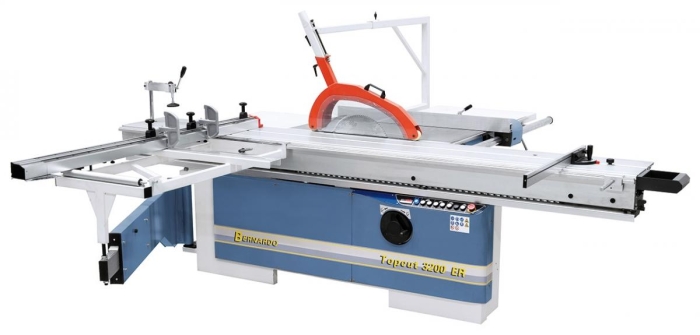

Die Präzisions-Formatkreissäge Topcut 3200 ER ist für den professionellen Anwender bestens geeignet. Der verwindungssteife Maschinenkörper aus einer Stahl-Graugusskombination sowie das stabile Sägeaggregat mit dem starken Antriebsmotor gewährleisten einen vibrationsfreien Lauf und eine gleich bleibende Schnittgeschwindigkeit. Zusätzlich ist dieses Modell mit einer elektronischen Sägeblatthöhenverstellung sowie einer digitalen Schnitthöhenanzeige ausgestattet.
Technische Daten:
| Technische Daten | |
| Tischabmessung: | 1100 x 735 mm |
| Formattisch: | 3200 x 400 mm |
| Besäumlänge: | 3200 mm |
| Max. Sägeblattdurchmesser: | 400 x 30 mm |
| Max. Schnitthöhe 90° / 45°: | 125 / 88 mm |
| Schnittbreite am Parallelanschlag: | 1300 mm |
| Tischhöhe: | 890 mm |
| Tischverlängerung: | 600 x 615 mm |
| Tischverbreiterung: | 825 x 750 mm |
| Auslegertisch mit Rolle: | 1240 x 860 mm |
| Drehzahl Hauptsägeblatt: | 3000 / 4000 / 5000 U/min |
| Drehzahl Vorritzsägeblatt: | 8000 U/min |
| Vorritzsägeblatt: | 120 x 20 mm |
| Absauganschluss Ø: | 100 mm |
| Motor-Abgabeleistung S1 100%: | 5,5 kW (7,5 PS) |
| Motor-Aufnahmeleistung S6 40%: | 7,5 kW (10,0 PS) |
| Vorritzmotorleistung: | 0,75 kW |
| Spannung: | 400 V |
| Maschinenabmessung (B x T x H): | 3420 x 3600 x 1610 mm |
| Gewicht ca.: | 850 kg |
Beschreibung:
- Durchzugsstarker Antriebsmotor (5,5 kW) mit hohem Drehmoment, ausgelegt für optimale Schnittleistung
- Leichtgängiger Doppelrollenwagen mit Mitten- und Endlagenverriegelung für präzise Zuschnitte
- Maximaler Sägeblattdurchmesser 400 mm für Schnitthöhen bis 125 mm

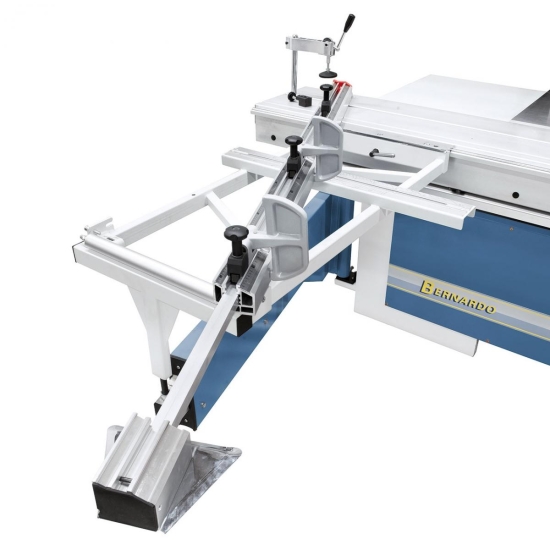

- Auslegertisch mit Rolle für vereinfachtes Handling bei größeren Werkstücken

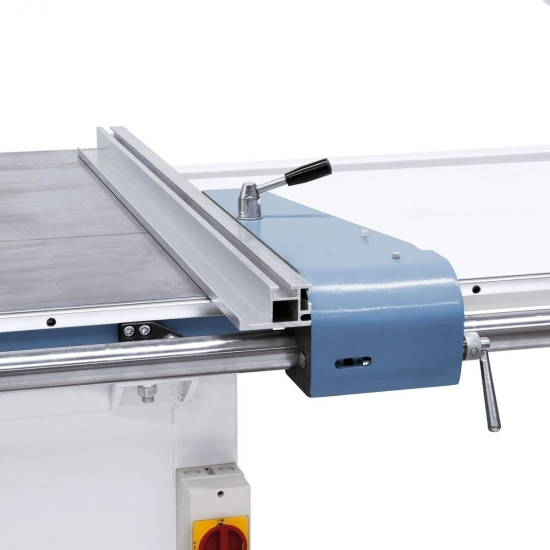

- Abklappbarer Parallelanschlag mit mikrometrischer Feineinstellung (Vorteil bei großen Platten)

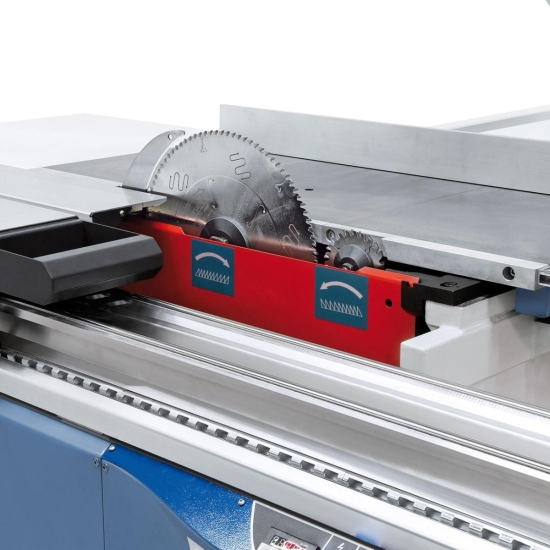

- Serienmäßig mit separat angetriebenem Vorritzaggregat (Motorleistung 0,75 kW)

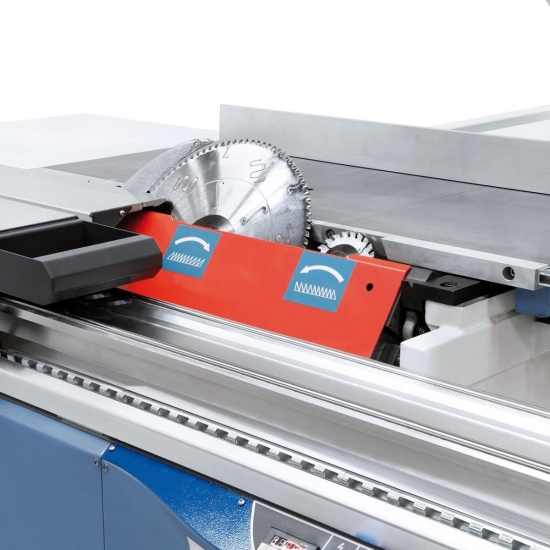

- Stabiles Sägeaggregat mit beidseitig geführten Schwenkelementen aus Grauguss
- Tischverbreiterung für Schnittbreiten bis 1300 mm im Lieferumfang enthalten
- Alle Aluminiumteile (Formattisch, Anschläge,…) sind eloxiert
- Ausziehbarer Teleskopanschlag (bis 3200 mm) am Auslegertisch vorne und hinten montierbar, stufenlos schwenkbar von 90° bis 45°
Lieferumfang:
- Elektrische Sägeblatthöhenverstellung
- Digitale Schnitthöhenanzeige
- Sägeblattschutzhaube mit Einlaufrolle
- Gehrungsanschlag
- Exzenterspanner
- Tischverbreiterung
- Ausziehbarer Teleskopanschlag

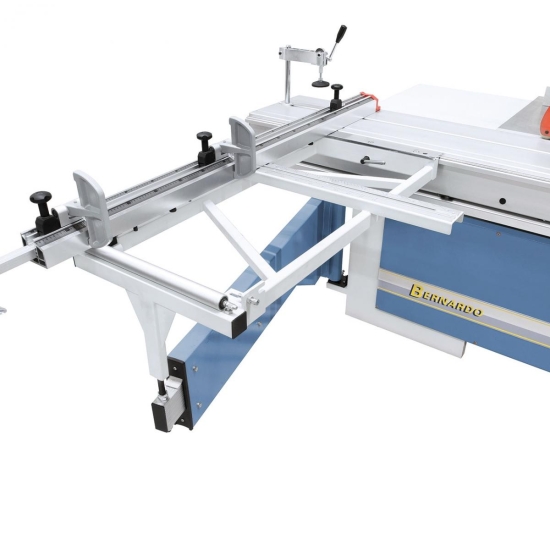

- Längs-Anschlagklappen
- Auslegertisch mit Rolle
- Schiebestock
- Vorritzaggregat mit unabhängigem Motor
- Bedienwerkzeug
Lieferbares Sonderzubehör:
B12-2066 DC 500 E - 400 V
B18-1004 Vorritzssägeblatt 120 x 20, Z24
B12-1077 PU-Spirabsaugschlauch diam. 100 mm (6 m)
B12-1150 Einschaltautomatik ALV 10
B18-1003 HM-Kreissägeblatt 400 x 4,0 x 30, Z96 für UZT 400
B09-1425 Exzenterspanner für Classic / Topcut
B09-1426A Pneumatik-Spannvorrichtung für Topcut 3200 S
B31-1044 Digitaler Winkelmesser
