- Produktbeschreibung

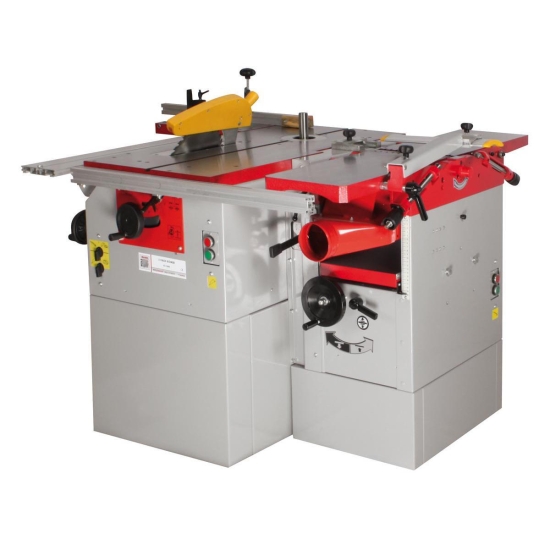

Für anspruchsvolle Heimwerker, die kurze Wege und eine aufgeräumte Werkstatt schätzen haben wir die kompakte Multifunktionsmaschine HOLZMANN K5260L_400V entwickelt. Sie vereint Kreissäge, Fräse sowie Abricht- und Dickenhobel und lässt sich optional mit der Langlochbohrvorrichtung K5260LL ergänzen. Drei Motoren treiben die jeweiligen Aggregate an und sorgen für reichlich Power. (Fast) alles, was ein Hobbyschreiner braucht, in einer Maschine vereint.
- Kreissägeblatt über Handrad bis 45° schwenkbar
- groß dimensionierter Arbeitstisch aus Grauguss mit Winkelanschlag (bis +/- 45°) in T-Nutenführung
- Funktionswahl über Drehschalter
- massive 3-Messerhobelwelle mit vormontierten HSS-Messern
- Motorleistung Fräse S1 (100%) / S6: 1,5 kW / 2,1 kW
- Motorleistung Kreissäge S1 (100%) / S6: 2,2 kW / 3,1 kW
- Motorleistung Hobel S1 (100%) / S6: 1,5 kW / 2,1 kW
Lieferumfang: Fräserschutzhaube, Winkelanschlag, Niederhalter, Gehrungsanschlag mit Klappanschlag, Parallelanschlag, Abrichtanschlag (90°-45° schwenkbar), Hobelmessereinstelllehre, Bedienwerkzeug.
Technische Daten
| Allgemeine Abmessungen | |
| Tischgröße | 980x470 mm |
| Tischhöhe | 840 mm |
| Formatschiebetisch | 250x400 mm |
| Absauganschluss | 100 mm |
| Abrichten | |
| Länge Aufnahmetisch | 1090 mm |
| Abrichten max. Spannabnahme | 5 mm |
| Abrichtanschlag | 715x130 mm |
| Schwenkbereich Abrichtanschlag | 90-45° |
| Hobeln Allgemein | |
| Hobelwellendurchmesser | 75 mm |
| Hobelwellendrehzahl | 4500 min-1 |
| Hobelmesseranzahl | 3 |
| Fräsen und Bohren Holz Metall | |
| Fräßspindeldurchmesser | 30 mm |
| Fräßspindeldrehzahl | 6500 min-1 |
| Spindelhub | 100 mm |
| max. Einspannhöhe | 80 mm |
| Tischöffnung | 145 mm |
| max. Werkzeugdurchmesser versenkbar | 140 mm |
| max. Werkzeugdurchmesser über Tisch | 160 mm |
| Fräsanschlag | 350x125 mm |
| Schnittleistungen | |
| max. Schnitthöhe 90° | 78 mm |
| max. Schnitthöhe 45° | 60 mm |
| Schnittbreite am Parallelanschlag | 510 mm |
| Kreissägen | |
| Sägeblatt (/Bohrung) | 254 mm |
| Sägeblatt Drehzahl | 4750 min-1 |
| Motordaten | |
| Motorleistung S1 | 2200 / 1500 / 1500 W |
| Motorleistung S6 | 3100 / 2100 / 2100 W |
| Spannung | 400V |
| Vorschubgeschwindigkeit | 8 |
| Gewicht | |
| Bruttogewicht | 390 kg |
| Nettogewicht | 375 kg |
| Versandmaße | |
| Breite | 1.170 mm |
| Länge | 1.300 mm |
| Höhe | 970 mm |
