- Produktbeschreibung
Produktbeschreibung

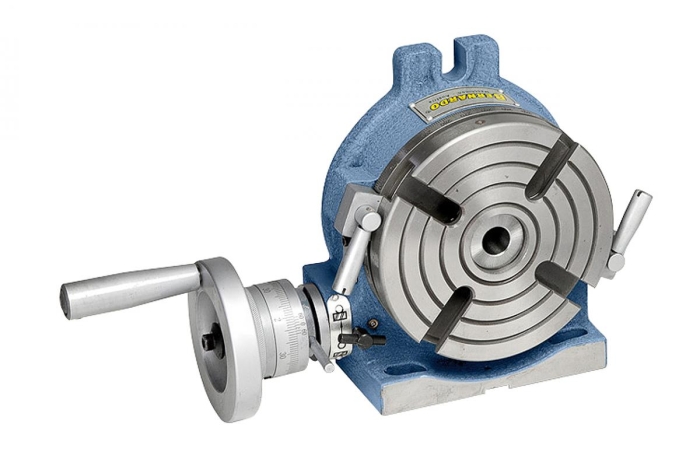

Der Bernardo Horizontal- und Vertikalrundtisch HV 6 Rundtische ist ein vielseitiges Werkzeug für Fräs- und Bohrarbeiten auf Horizontal- oder Vertikalfräsmaschinen, Bohrmaschinen usw. Die Tischplatte ist aus hochwertigem Meehaniteguß hergestellt. Schneckenwelle gehärtet und geschliffen, Schneckenrad aus Spezialguß. Klemmung der Tischplatte erfolgt durch zwei Klemmhebel. Übersetzung im Schneckengetriebe 90:1. Grad-Teilarbeiten über Skalentrommel mit verstellbarem Nonius. Direkt-Teilarbeiten über die am Tisch angebrachte 360° Skala.
- Einsetzbar bei Fräs- und Bohrarbeiten auf Horizontal- oder Vertikalfräsmaschinen, Bohrmaschinen usw.
- Die Tischplatte ist aus hochwertigem Meehaniteguß hergestellt
- Schneckenwelle gehärtet und geschliffen, Schneckenrad aus Spezialguß
- Klemmung der Tischplatte erfolgt durch zwei Klemmhebel
- Ãœbersetzung im Schneckengetriebe 90:1
- Grad-Teilarbeiten über Skalentrommel mit verstellbarem Nonius
- Direkt-Teilarbeiten über die am Tisch angebrachte 360° Skala
| Technische Daten: | |
| Tischdurchmesser: | 150 mm |
| Ãœbersetzung: | 90:1 |
| Morsekonus: | MK 2 |
| Anzahl T-Nuten: | 4 Stk. |
| Max. Tragkraft horizontal: | 40 kg |
| Max. Tragkraft vertikal: | 20 kg |
| A: | 200 mm |
| B: | 160 mm |
| C: | 100 mm |
| D: | 150 mm |
| E: | 11 mm |
| G: | 17 mm |
| H: | 83 mm |
| N: | 78 mm |
| Gewicht ca.: | 14 kg |
Diesen Artikel haben wir am 20.10.2012 in unseren Katalog aufgenommen.
