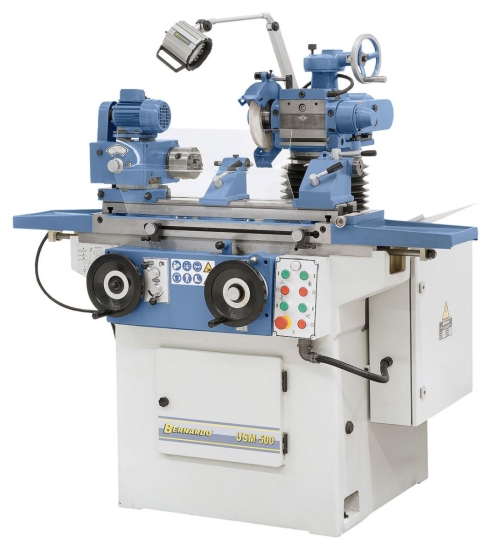

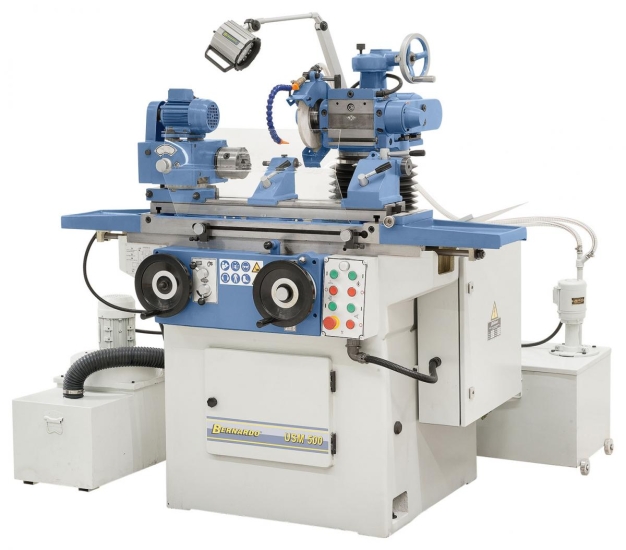

Bernardo USM 500 Universal-Schleifmaschinen

Max. Werkzeugdurchmesser:

200 mm

Spitzenweite:

500 mm

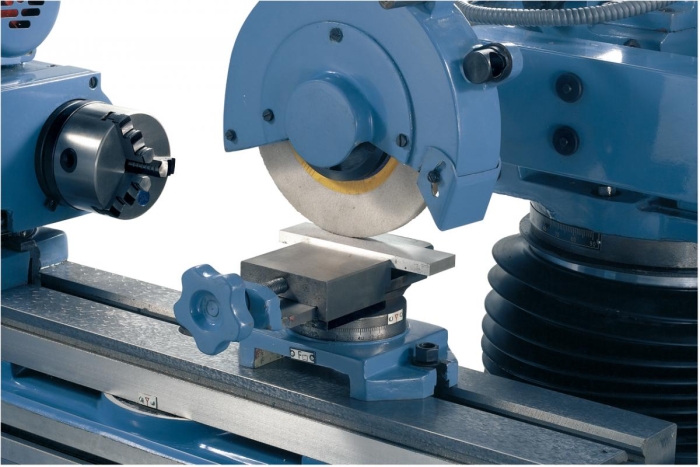

Flachschleifen:

200 x 50 mm

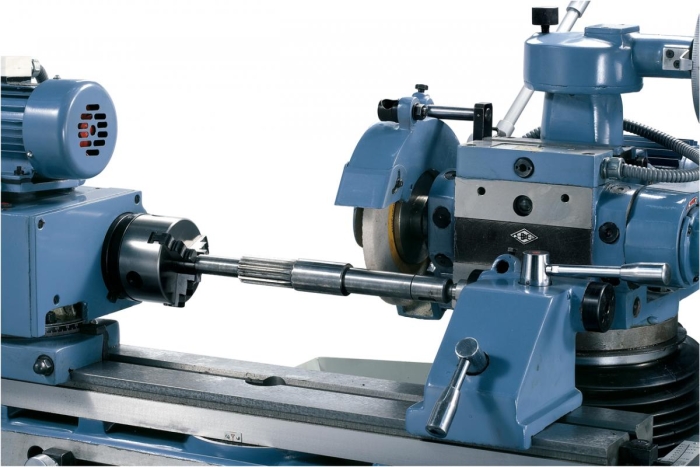

Außenschleifmaße:

Ø 5 - 50 x 400 mm

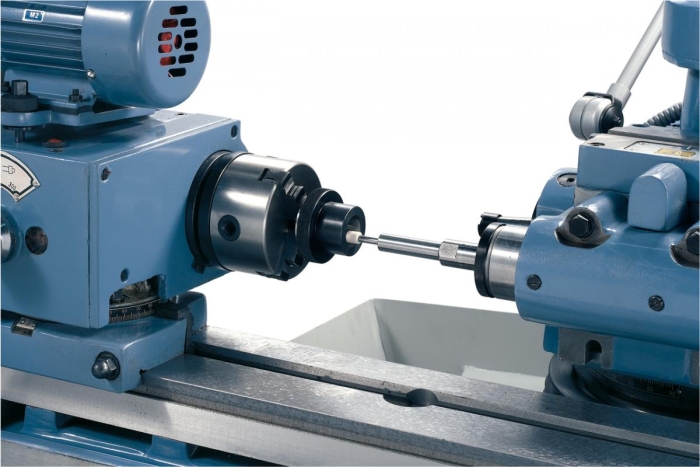

Innenschleifmaße:

Ø 10 - 50 x 75 mm

Max. Werkstückgewicht:

10 kg

Werkstückspindelkopf:

Schwenkbereich:

-90° bis +90°

Drehzahl:

110 / 200 / 300 U/min

Werkzeugaufnahme:

MK 2

Durchmesser Backenfutter:

100 mm

Schleifkopf:

Schwenkbereich:

-100° bis +100°

Verfahrweg:

Quer:

230 mm

Vertikal:

210 mm

Skalenteilung vertikal:

0,01 mm

Vertikalzustellung je Handradumdrehung:

2 mm/U

Skalenteilung:

0,02 mm

Querverstellung je Handradumdrehung:

2 / 4 mm/U

Schleifscheibe:

200 x 20 x 75 mm

Drehzahl:

2500 U/min

Drehzahl Innenschleifspindel:

13500 U/min

Schleifstifte:

Ø 26 x 20 x 6 mm

Ø 10 x 10 x 3 mm

Arbeitstisch:

Max. Verfahrweg:

480 mm

Hydraulischer Längsvorschub:

0,01 - 6 m/min

Tischschwenkbereich:

-45° bis +45°

Reitstock Pinolenaufnahme:

MK 2

Pinolenweg:

15 mm

Motorleistung gesamt:

2,5 kW

Motorleistung Schleifscheibe:

1,1 kW

Abmessungen (L x B x H):

1500 x 1150 x 1400 mm

Gewicht ca.:

1300 kg
