Produktbeschreibung

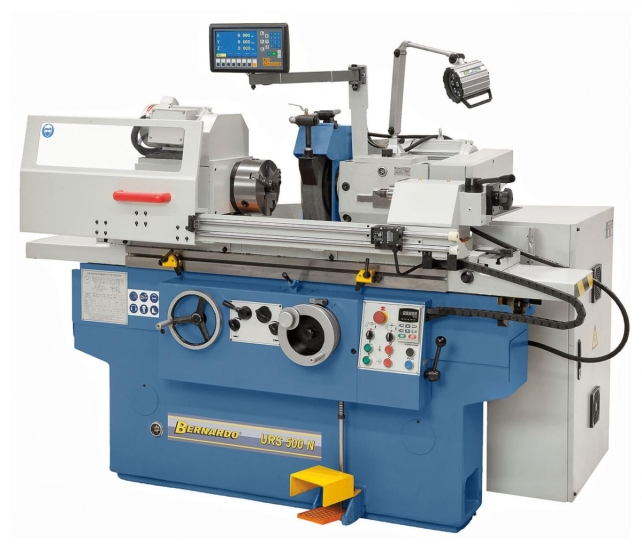

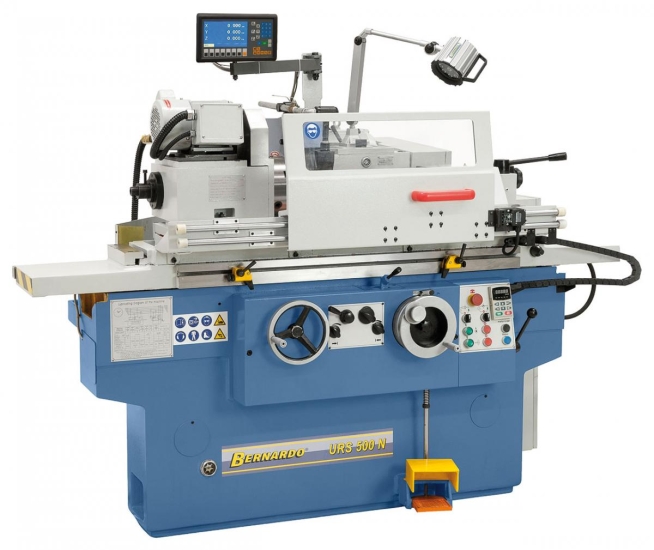

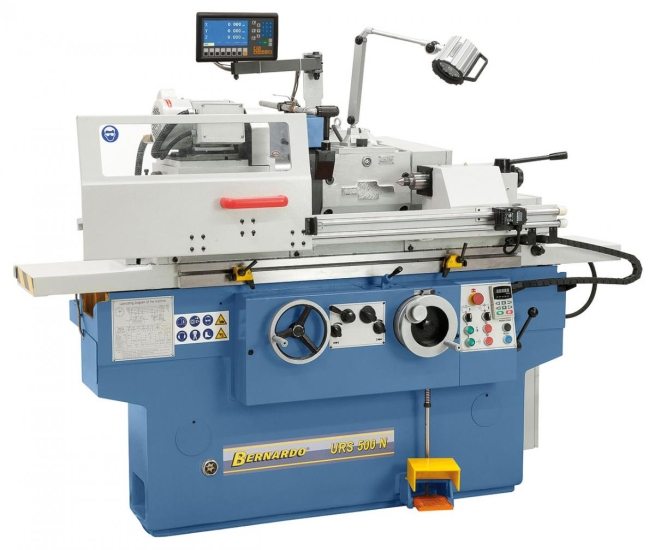

Die Universal-Rundschleifmaschine URS 500 N eignet sich zur Ausführung von Außenrundschleifarbeiten für Werkstücke bis 200 mm Durchmesser, durch die serienmäßige Innenschleifeinrichtung wird der Anwendungsbereich zusätzlich erweitert. Ihren Einsatzbereich findet dieses Modell hauptsächlich im Maschinenbau, im Formen- und Werkzeugbau, aber auch bei der Kleinserienfertigung in der Produktion.
Technische Daten:
| Allgemeine Daten | |
| Spitzenweite: | 500 mm |
| Spitzenhöhe: | 135 mm |
| Außenschleifdurchmesser: | 8 – 200 mm |
| Max. Werkstückgewicht: | 60 kg |

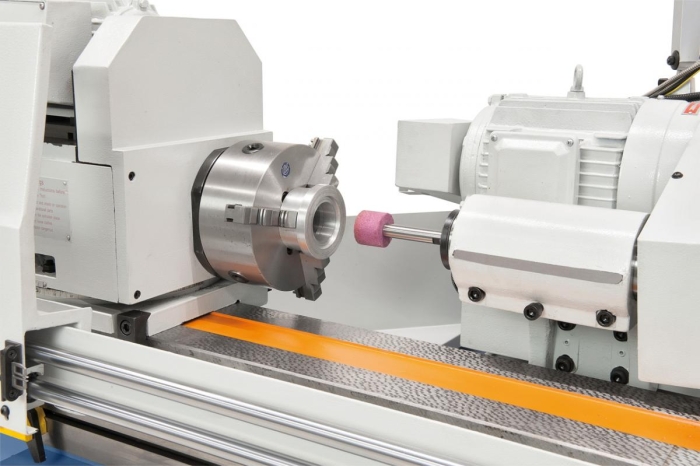

| Innenschleifdurchmesser: | 13 – 100 mm |
| Innenschleiftiefe max.: | 125 mm |

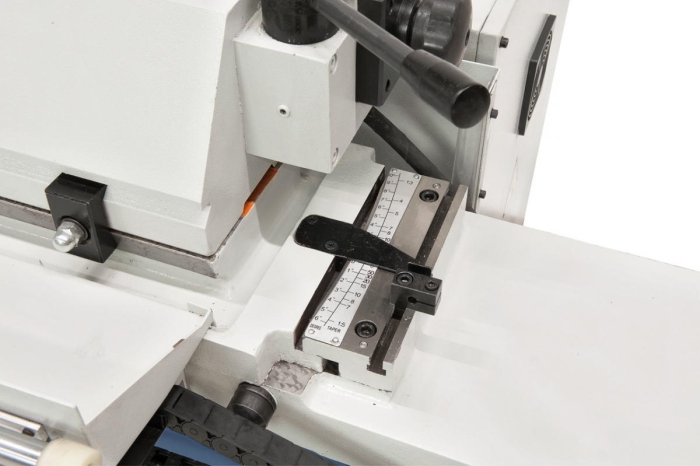

| Tischschwenkbereich max.: | +3° bis -9° |
| Tischlängsbewegung max.: | 600 mm |
| Tischvorschub: | 0,1 bis 4 m/min |
| Man. Tischverfahrweg/Handumdrehung: | 6 mm/U |
| Spindelstock | |
| Spindeldrehzahl, stufenlos: | 25 – 220 U/min |
| Spindelkonus: | MK 4 |

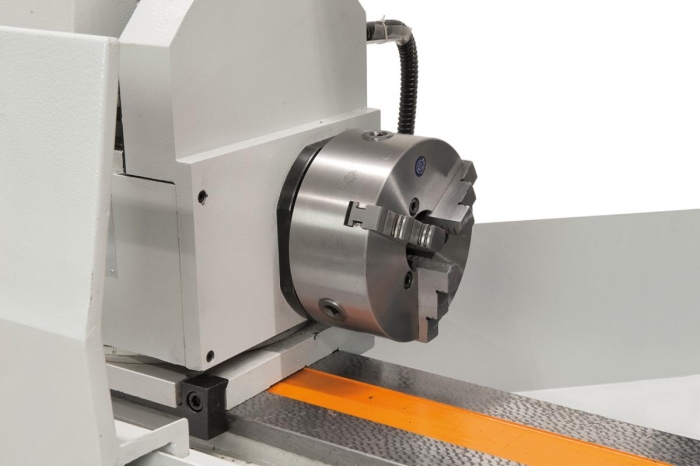

| Schwenkbereich Arbeitsspindel: | 90° |
| Schleifspindelstock | |
| Schleifscheibengröße: | 400 x 50 x 203 mm |
| Schleifspindeldrehzahl: | 1670 U/min |
| Innenschleifspindeldrehzahl: | 20000 U/min |
| Schwenkbereich Schleifspindelstock: | +/- 30° |
| Verfahrweg des Schleifkopfes: | 200 mm |
| Skalenteilung: | 0,005 mm |
| Reitstock | |
| Pinolenaufnahme: | MK 4 |
| Pinolenweg: | 35 mm |
| Motorleistung | |
| Schleifspindel: | 4,0 kW |
| Arbeitsspindel: | 0,75 kW |
| Maschinenabmessung (B x T x H): | 2150 x 1450 x 1700 mm |
| Gewicht ca.: | 2170 kg |
Diesen Artikel haben wir am 01.02.2015 in unseren Katalog aufgenommen.
