- Produktbeschreibung
Produktbeschreibung

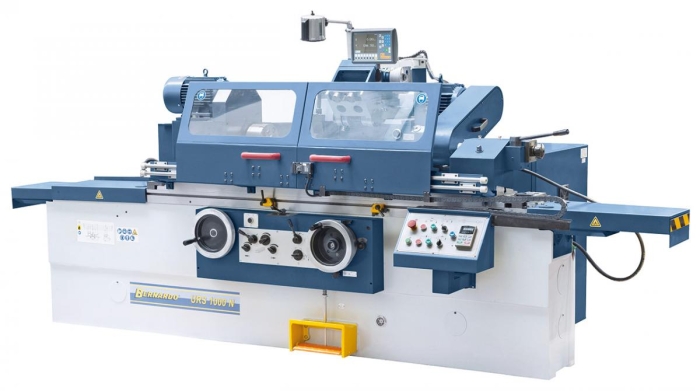

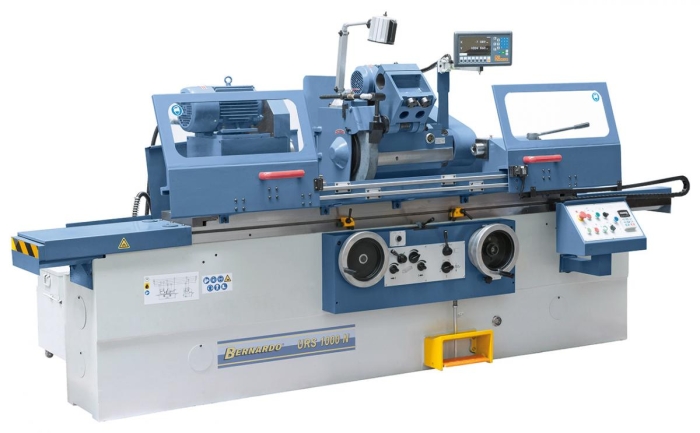

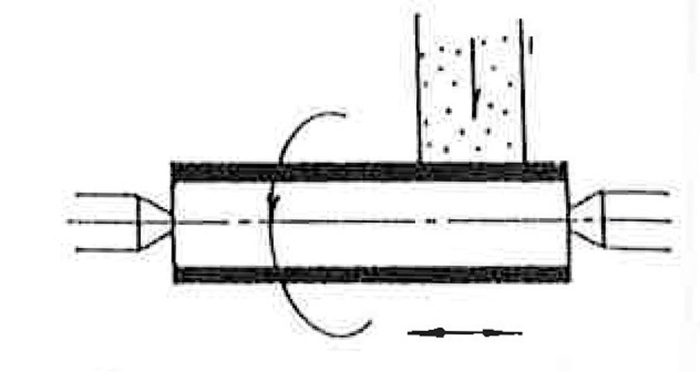

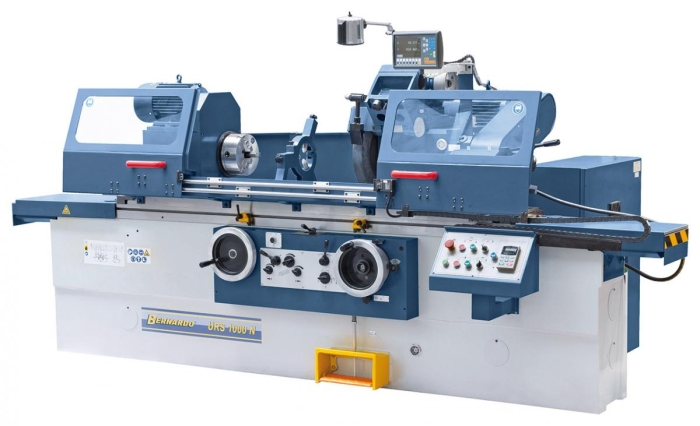

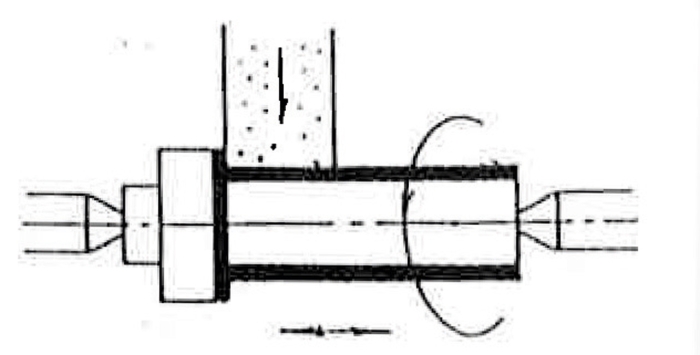

Die Universal-Rundschleifmaschine URS 1000 N eignet sich zur Ausführung von Außenrundschleifarbeiten für Werkstücke bis 320 mm Durchmesser, durch die serienmäßige Innenschleifeinrichtung wird der Anwendungsbereich zusätzlich erweitert. Ihren Einsatzbereich finden diese Modelle hauptsächlich im Maschinenbau, im Formen- und Werkzeugbau, aber auch bei der Kleinserienfertigung in der Produktion.
Technische Daten:
| Allgemeine Daten | |
| Spitzenweite: | 1000 mm |
| Spitzenhöhe: | 180 mm |
| Außenschleifmaße: | 8 - 320 mm |
| Max. Werkstückgewicht: | 150 kg |

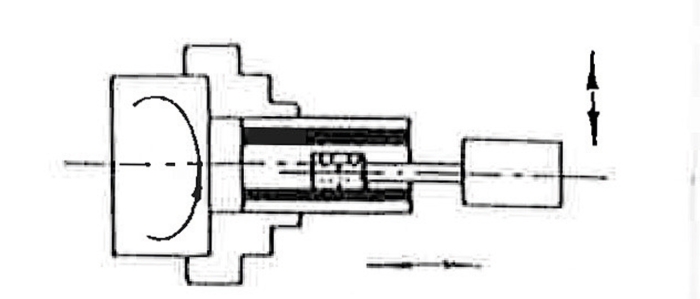

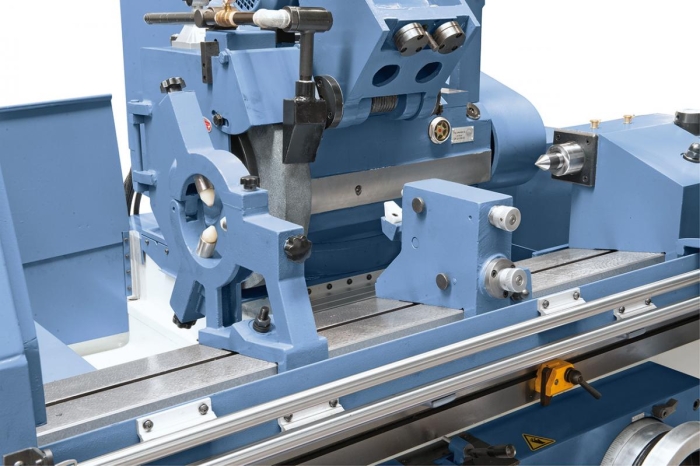

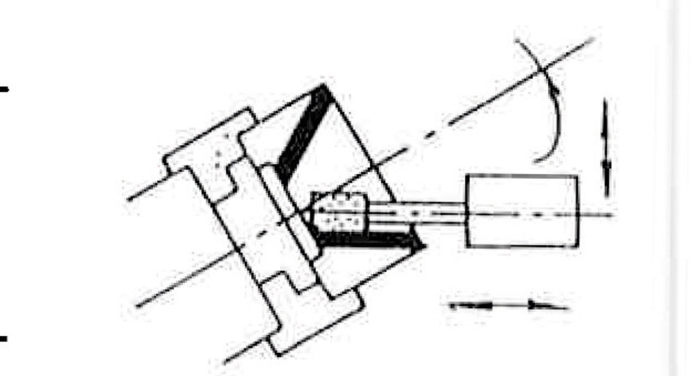

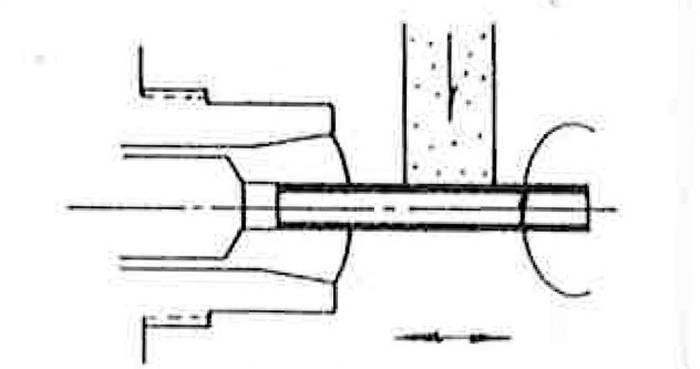

| Innenschleifdurchmesser mit Lünette: | 35 - 100 mm |
| Innenschleifdurchmesser ohne Lünette: | 30 - 100 mm |
| Innenschleiftiefe max.: | 125 mm |
| Tischschwenkbereich max.: | +3° bis -7° |
| Tischlängsbewegung max.: | 1000 mm |
| Tischvorschub: | 0,1 - 4 m/min |
| Man. Tischverfahrweg/Handradumdrehung: | 6 mm/U |

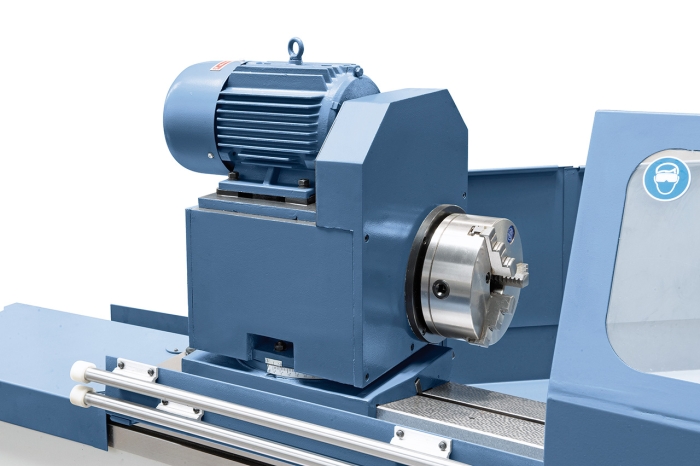

| Spindelstock | |
| Spindeldrehzahl, stufenlos: | 25 - 220 U/min |
| Spindelkonus: | MK 4 |
| Schwenkbereich Arbeitsspindel: | +90° |

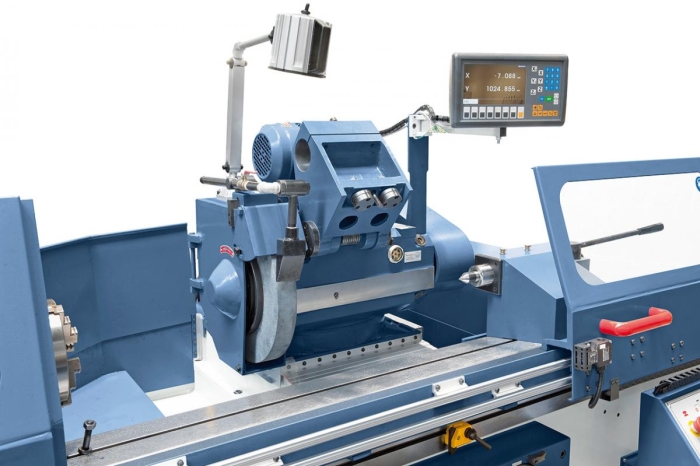

| Schleifspindelstock | |
| Schleifscheibengröße: | 400 x 50 x 203 mm |
| Schleifspindeldrehzahl: | 1670 U/min |
| Innenschleifspindeldrehzahl: | 10000 U/min |
| Schwenkbereich Schleifspindelstock: | +/-30° |
| Verfahrweg des Schleifkopfes: | 180 mm |
| Skalenteilung: | 0,0025 mm |
| Eilgang, hydraulisch: | 50 mm/min. |

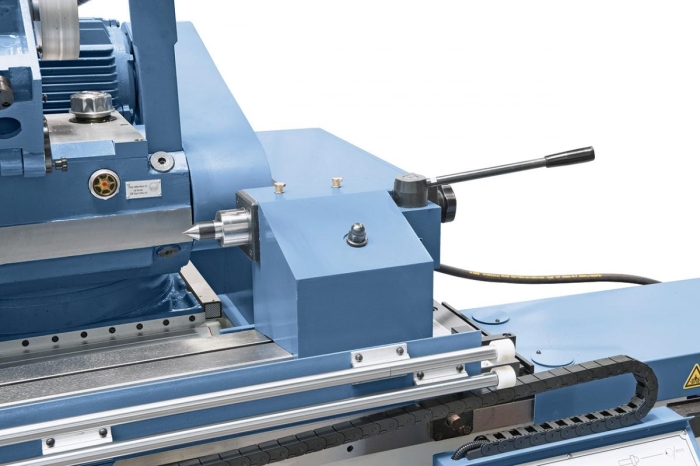

| Reitstock | |
| Pinolenaufnahme: | MK 4 |
| Pinolenweg: | 30 mm |
| Motorleistung | |
| Schleifspindel: | 5,5 kW |
| Arbeitsspindel: | 1,5 kW |
| Innenschleifspindel: | 1,1 kW |
| Maschinenabmessung (B x T x H): | 3700 x 1900 x 1500 mm |
| Gewicht: | 3700 kg |
Diesen Artikel haben wir am 20.10.2012 in unseren Katalog aufgenommen.
