Produktbeschreibung

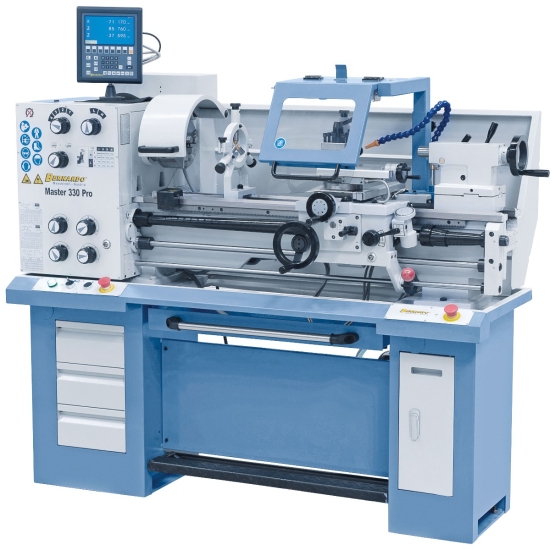

Die Universaldrehmaschine Master 330 Pro eignet sich zur Ausführung von leichten und mittelschweren Dreharbeiten. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre, wodurch diese Maschine universell einsetzbar ist. Zur Reduzierung der Fertigungszeiten ist dieses Modell auch mit einer 3-Achs-Digitalanzeige lieferbar.
Technische Spezifikationen
| Technische Daten | |
| Spitzenweite: | 830 mm |
| Spitzenhöhe: | 165 mm |
| Umlaufdurchmesser über Bett: | 330 mm |
| Umlaufdurchmesser über Planschlitten: | 210 mm |
| Bettbreite: | 185 mm |
| Spindelbohrung: | 38 mm |
| Spindelaufnahme: | DIN 55029, D1-4 |
| Drehzahlbereich: | 60 - 2000 U/min |
| Bereich Längsvorschübe: | 0,052 - 1,392 mm/U |
| Bereich Planvorschübe: | 0,014 - 0,380 mm/U |
| Metrische Gewinde: | 0,4 - 7,0 mm |
| Zollgewinde: | 4 - 56 Gg/1“ |
| Pinolendurchmesser: | 32 mm |
| Pinolenweg: | 100 mm |
| Pinolenaufnahme: | MK 3 |
| Motor-Abgabeleistung S1 100%: | 1,5 kW (400 V) |
| Motor-Aufnahmeleistung S6 40%: | 2,2 kW (400 V) |
| Maschinenabmessung (B x T x H): | 1825 x 750 x 1600 mm |
| Gewicht ca.: | 545 kg |
Eigenschaften
- Zur Minimierung von Schwingungseinflüssen ist das massive Prismenbett zusätzlich mit Rippen versehen
- Serienmäßig mit 38 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
- Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
- Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
- Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
- Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Garantierte Rundlaufgenauigkeit der Spindelnase (<= 0,009 mm)
- Hauptspindel gehärtet und geschliffen, im Ölbad laufend
- Reitstock, Spindelstock und alle Führungen nachstellbar
- Reitstock kann zum Kegeldrehen +- 5 mm verschoben werden
Lieferumfang
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- 3-Backenfutter DK11-160 mm / D4
- Feststehende Lünette - Durchlass diam. max. 50 mm
- Mitlaufende Lünette - Durchlass diam. max. 30 mm
- Kühlmitteleinrichtung
- Ausziehbare Spänewanne
- Aufspannscheibe 250 mm
- Vierfachstahlhalter
- Schutzeinrichtung bei Vierfachstahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Gewindeuhr
- LED-Maschinenleuchte
- Reduzierhülse
- Wechselräder
- 2 Zentrierspitzen
- Fußpedal mit Bremsfunktion nach CE
- Motor mit Magnetbremse nach CE-Norm
- Untergestell
- Bedienwerkzeug
Diesen Artikel haben wir am 21.02.2024 in unseren Katalog aufgenommen.
