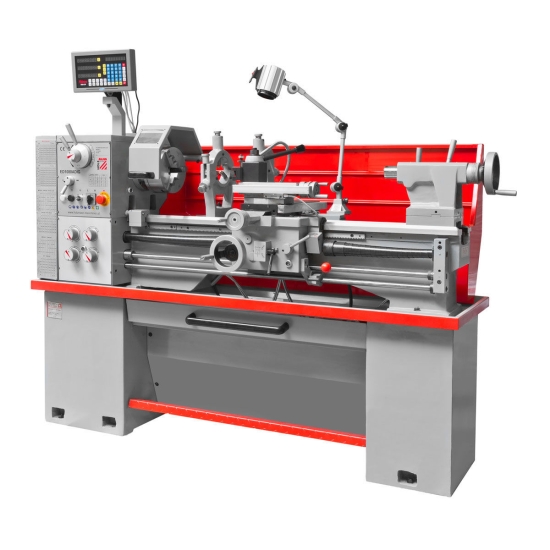

- Produktbeschreibung
Produktbeschreibung
0
- ideal geeignet für den Einsatz im Werkzeugbau, Fertigung und Ausbildungsstätten
- serienmäßig übergroße Spindelbohrung mit Ø 52mm ermöglicht Bearbeitung
- großer Wellendurchmesser
- Fußbremse - für maximale Sicherheit und minimale Nebenzeiten durch sofortigen Spindelstopp
- induktiv gehärtete und präzisionsgeschliffene Prismenbettführungsbahn
- herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit
- Durchmessern bis Ø 520 mm
- höchste Laufruhe dank präzise verarbeiteter Getriebekomponenten sowie
- vibrationshemmendem Gussmaschinenbett
Technische Daten
| Drehmaschinen | |
| Spitzenweite | 1080 mm |
| Spitzenhöhe | 200 mm |
| max. Umlaufdurchmesser Bett | 400 mm |
| max. Umlaufdurchmesser Querschlitten | 250 mm |
| max. Umlaufdurchmesser ohne Brücke | 520 mm |
| Drehspindeldrehzahl | 65-1810 min-1 |
| Spindelbohrung | 52 mm |
| Spindelaufnahme | MK/MT6 |
| Reitstockkonus | MK/MT4 |
| Längsvorschub | 0,0527-1,2912 mm |
| Quervorschub | 0,011-0,276 mm |
| Verfahrweg Längsschlitten | 1080 mm |
| Verfahrweg Querschlitten | 1250 mm |
| Verfahrweg Oberschlitten | 210 mm |
| Pinolenweg | 115 mm |
| Gewinde Metrisch in | 0,4-7 mm |
| Gewinde Zoll | 4-60 TPI |
| max. Werkzeugaufnahme | 20x20 mm |
| Motordaten | |
| Motorleistung S1 | 2,2 kW W |
| Spannung | 400V / 3 / 50Hz |
| Gewicht | |
| Bruttogewicht | 750 kg |
| Nettogewicht | 630 kg |
| Versandmaße | |
| Breite | 760 mm |
| Länge | 1.940 mm |
| Höhe | 1.545 mm |
Diesen Artikel haben wir am 15.07.2018 in unseren Katalog aufgenommen.
