Produktbeschreibung
0
- mit Getriebeschaltung

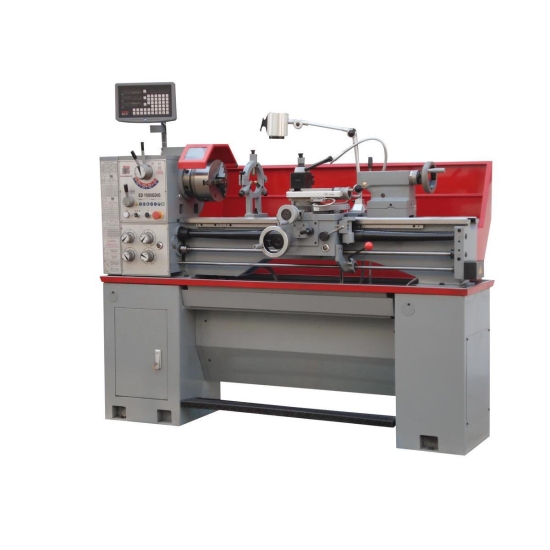

- Vielseitige, besonders wertbeständige Leit- und Zugspindel Drehmaschine
- ideal geeignet für den Einsatz in Werkzeugbau, Fertigung und Ausbildungsstätten
- serienmäßig übergroße Spindelbohrung mit Ø 52mm ermöglicht Bearbeitung großer Wellendurchmesser
- elektromagnetische Fußbremse - für maximale Sicherheit und minimale Nebenzeiten durch sofortigen Spindelstopp
- induktiv gehärtete und präzisionsgeschliffene Prismenbettführungsbahnen
- höchste Laufruhe dank präzise verarbeiteter Getriebekomponenten sowie vibrationshemmendem Gussmaschinenbett
- Getriebe und Hauptspindel gehärtet und präzisionsgeschliffen, in Ölbad laufend
- dynamisch gewuchtete Hauptspindel, hohe Rundlaufgenauigkeit der Spindelnase (< 0,009mm)
- einfache und rasche Drehzahländerung mittels Getriebeschaltung
- Camlock D1-5 Spindelaufnahme nach DIN 55029
- Reitstock kann zum Kegeldrehen 5mm verschoben werden
- Schlittenführungen durch Keilleisten einfach nachstellbar
- Der erfahrene Anwender kann aus 32 metrischen (0.45-10mm) und
- 20 Zollgewindesteigungen (2.25-40 Gg/1") frei wählen.
Lieferumfang: 3-Backenfutter 200mm, 4-Backen Planscheibe Ø 200mm mit Umkehrbacken, Futterschutzabdeckung, Aufspannscheibe Ø 250mm, 2x feste Körnerspitze MK4, Reduzierhülse MK 6/4 , feststehende Lünette, mitlaufende Lünette, Maschinenhalogenleuchte, Spänerückwand, Kühlmitteleinrichtung, Untergestell mit Fußbremse, 1 Satz Wechselräder, Bedienwerkzeuge
Technische Daten
| Allgemeine Abmessungen | |
| Bettbreite | 187 mm |
| Betthöhe | 305 mm |
| Drehmaschinen | |
| Spitzenweite | 1000 mm |
| Spitzenhöhe | 180 mm |
| max. Umlaufdurchmesser Bett | 360 mm |
| max. Umlaufdurchmesser Querschlitten | 198 mm |
| max. Umlaufdurchmesser ohne Brücke | 470 mm |
| Drehspindeldrehzahl | 70-1900 min-1 |
| Spindelbohrung | 52 mm |
| Spindelaufnahme | MK6 |
| Längsvorschub | (16) 0,078-1,044 |
| Verfahrweg Längsschlitten | 810 mm |
| Verfahrweg Querschlitten | 190 mm |
| Verfahrweg Oberschlitten | 88 mm |
| Pinolenweg | 100 mm |
| Gewinde Metrisch in | 0,45-10 mm |
| Gewinde Zoll | 2,25-40 |
| max. Werkzeugaufnahme | 20x20mm |
| Motordaten | |
| Motorleistung S1 | 1500 W |
| Motorleistung S6 | 2100 W |
| Spannung | 400V |
| Gewicht | |
| Bruttogewicht | 680 kg |
| Nettogewicht | 630 kg |
| Versandmaße | |
| Breite | 760 mm |
| Länge | 1.940 mm |
| Höhe | 1.520 mm |
