- Produktbeschreibung

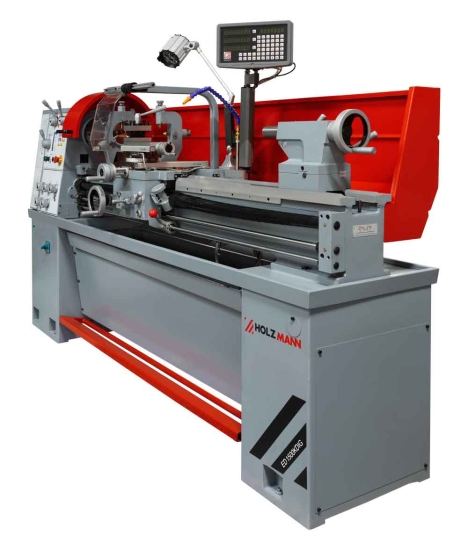

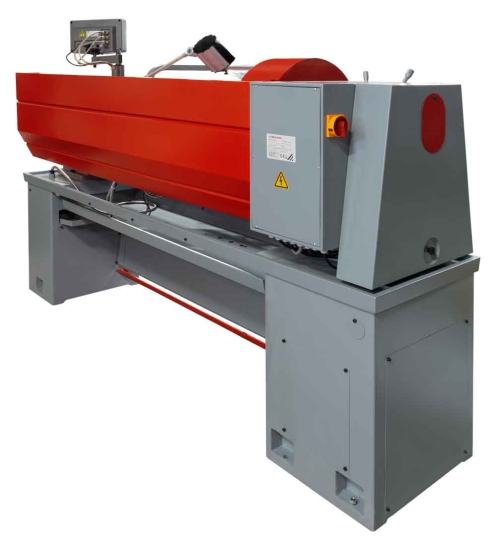

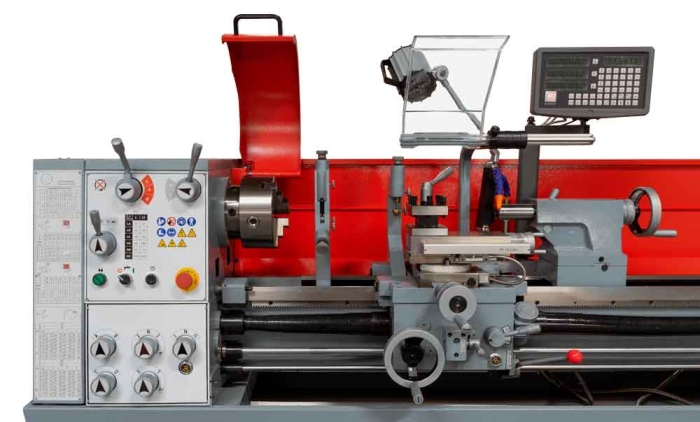

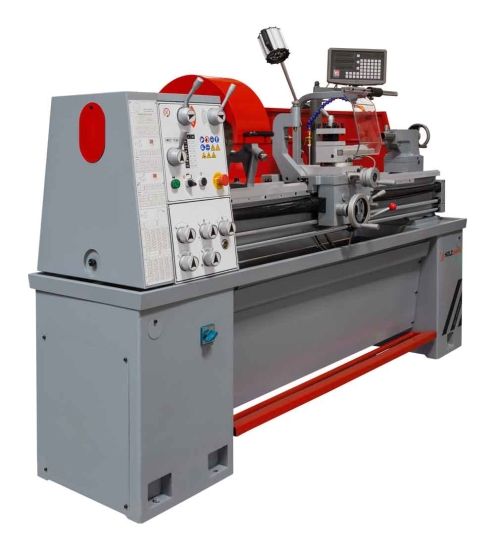

Die Holzmann ED1500KDIG_400V Metalldrehbank ist eine vielseitige und besonders wertbeständige Leit- und Zugspindel Drehmaschine. Sie ist ideal geeignet für den Einsatz in Werkzeugbau, Fertigung und Ausbildungsstätten. Die Maschine verfügt über eine serienmäßig übergroße Spindelbohrung mit Ø 56 mm, die die Bearbeitung großer Wellendurchmesser ermöglicht. Eine elektromagnetische Fußbremse sorgt für maximale Sicherheit und minimale Nebenzeiten durch sofortigen Spindelstopp.
- Vielseitige, besonders wertbeständige Leit- und Zugspindel Drehmaschine
- ideal geeignet für den Einsatz in Werkzeugbau, Fertigung und Ausbildungsstätten
- serienmäßig übergroße Spindelbohrung mit Ø 56 mm ermöglicht Bearbeitung großer Wellendurchmesser
- elektromagnetische Fußbremse - für maximale Sicherheit und minimale Nebenzeiten durch sofortigen Spindelstopp
- induktiv gehärtete und präzisionsgeschliffene Prismenbettführungsbahn
- höchste Laufruhe dank präzise verarbeiteter Getriebekomponenten sowie vibrationshemmendem Gussmaschinenbett
- Getriebe und Hauptspindel gehärtet und präzisionsgeschliffen, in Ölbad laufend
- gewuchtete Hauptspindel, hohe Rundlaufgenauigkeit der Spindelnase (< 0,009mm)
- Camlock D5 Spindelaufnahme

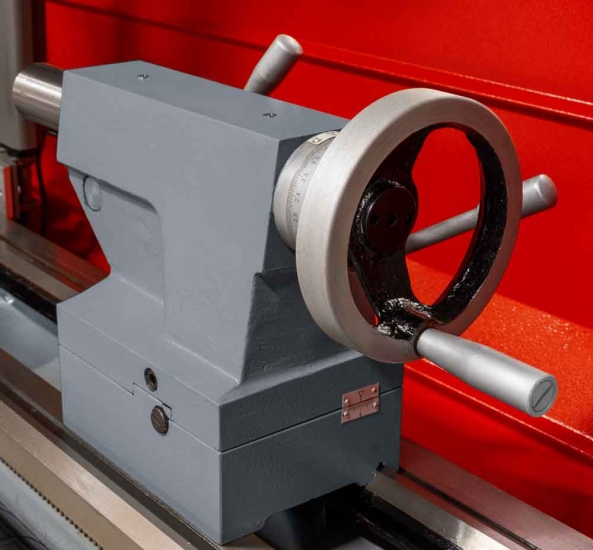

- Reitstock kann zum Kegeldrehen +/- 5mm verschoben werden
- Schlittenführungen durch Keilleisten einfach nachstellbar
- 2-stufen Motor serienmäßig

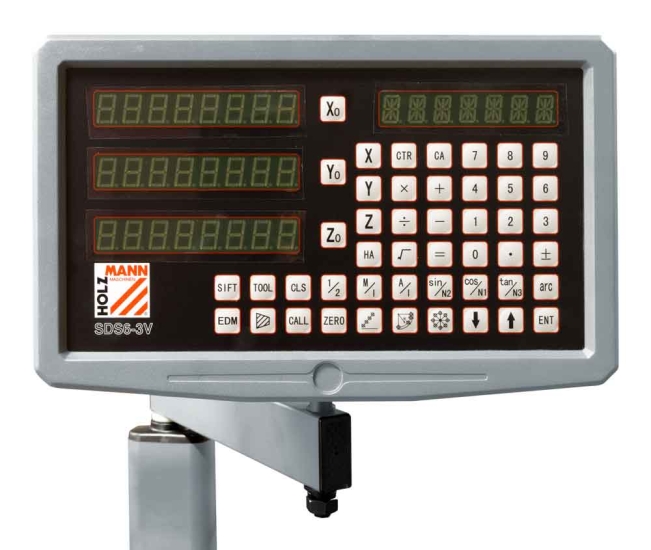

- digitale Positionsanzeige (3-Achsen) für erleichterte Bedienung
Lieferumfang: 3-Backenfutter Ø 200mm inkl. Bohr- und Drehbacken, 4-Backenfutter Ø 200mm, Planscheibe Ø 320mm, 2x feste Körnerspitze, Reduzierhülse MK 6/4, feststehende Lünette, mitlaufende Lünette, Maschinenhalogenleuchte, Spänerückwand, Kühlmitteleinrichtung, Gussuntergestell, Gewindeuhr,1 Satz Wechselräder, Bedienwerkzeug
| Motordaten | |
| Motorleistung S1 in W: | 2000 |
| Spannung: | 400 V / 50Hz |
| Allgemeine Abmessungen | |
| Aufstellmaß in mm: | 2570 x 780 x 1800 |
| Bettbreite in mm: | 220 |
| Betthöhe in mm: | 270 |
| Drehmaschinen | |
| Spitzenweite in mm: | 1500 |
| Spitzenhöhe in mm: | 200 |
| max. Umlaufdurchmesser Bett in mm: | 400 |
| max. Umlaufdurchmesser Querschlitten in mm: | 250 |
| Drehspindeldrehzahl in min-1: | 45-2000 (12) |
| Spindelbohrung in mm: | 56 |
| Spindel Konus: | MK6/MT6 |
| Reitstockkonus: | MK4/MT4 |
| Längsvorschub: | 0,02-0,85 mm/U (64) |
| Quervorschub: | 0,005-0,22 mm/U (64) |
| Verfahrweg Längsschlitten in mm: | 1175 |
| Verfahrweg Querschlitten in mm: | 180 |
| Verfahrweg Oberschlitten in mm: | 110 |
| Pinolenweg in mm: | 110 |
| Gewinde Metrisch in mm/r: | 0,8-14 (36) |
| Gewinde Zoll: | 2-28 TPI (36) |
| max. Werkzeugaufnahme: | 30 x 20 mm |
| Lautstärke und Vibrationen: | |
| Schall-Druckpegel in dB(A): | 78 |
| Gewicht | |
| Bruttogewicht in kg: | 980 |
| Nettogewicht in kg: | 880 |
| Versandmaße | |
| Verpackungsbreite in mm: | 760 |
| Verpackungslänge in mm: | 2470 |
| Verpackungshöhe in mm: | 1600 |
| Allgemeine Daten | |
| EAN Code: | 9120132140243 |
