- Produktbeschreibung

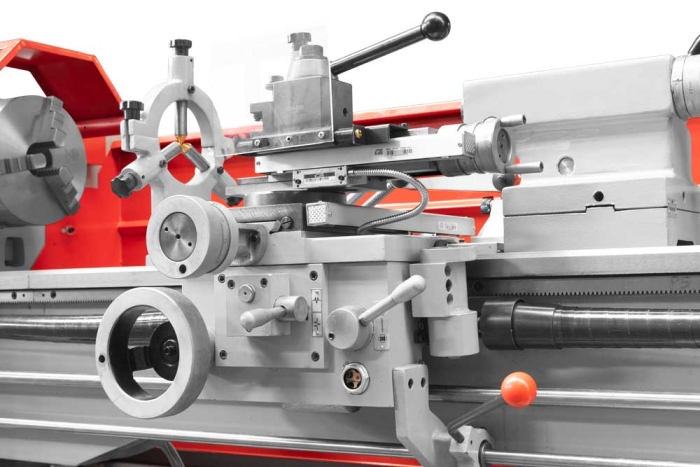

Die Holzmann ED1000GDIG_400V Metalldrehbank ist eine vielseitige und wertbeständige Leit- und Zugspindel Drehmaschine. Sie ist ideal geeignet für den Einsatz in Werkzeugbau, Fertigung und Ausbildungsstätten. Die serienmäßig übergroße Spindelbohrung mit Ø 52mm ermöglicht die Bearbeitung großer Wellendurchmesser. Die elektromagnetische Fußbremse sorgt für maximale Sicherheit und minimale Nebenzeiten durch sofortigen Spindelstopp.
- mit Getriebeschaltung
- Vielseitige, besonders wertbeständige Leit- und Zugspindel Drehmaschine
- ideal geeignet für den Einsatz in Werkzeugbau, Fertigung und Ausbildungsstätten
- serienmäßig übergroße Spindelbohrung mit Ø 52mm ermöglicht Bearbeitung großer Wellendurchmesser
- elektromagnetische Fußbremse - für maximale Sicherheit und minimale Nebenzeiten durch sofortigen Spindelstopp
- induktiv gehärtete und präzisionsgeschliffene Prismenbettführungsbahnen
- höchste Laufruhe dank präzise verarbeiteter Getriebekomponenten sowie vibrationshemmendem Gussmaschinenbett
- Getriebe und Hauptspindel gehärtet und präzisionsgeschliffen, in Ölbad laufend
- dynamisch gewuchtete Hauptspindel, hohe Rundlaufgenauigkeit der Spindelnase (< 0,009mm)
- einfache und rasche Drehzahländerung mittels Getriebeschaltung
- Camlock D1-5 Spindelaufnahme nach DIN 55029
- Reitstock kann zum Kegeldrehen 5mm verschoben werden
- Schlittenführungen durch Keilleisten einfach nachstellbar
- Der erfahrene Anwender kann aus 32 metrischen (0,45-10mm) und 20 Zollgewindesteigungen (2,25-40 Gg/1") frei wählen.
Lieferumfang: 3-Backenfutter 200mm, 4-Backen Planscheibe Ø 200mm mit Umkehrbacken, Futterschutzabdeckung, Aufspannscheibe Ø 250mm, 2x feste Körnerspitze MK4, Reduzierhülse MK 6/4, feststehende Lünette, mitlaufende Lünette, Maschinenhalogenleuchte, Spänerückwand, Kühlmittleinrichtung, Untergestell mit Fußbremse, 1 Satz Wechselräder, Bedienwerkzeuge
| Allgemeine Abmessungen | |
| Bettbreite: | 187 mm |
| Betthöhe: | 305 mm |
| Drehmaschinen | |
| Spitzenweite: | 1000 mm |
| Spitzenhöhe: | 180 mm |
| max. Umlaufdurchmesser Bett: | 360 mm |
| max. Umlaufdurchmesser Querschlitten: | 198 mm |
| max. Umlaufdurchmesser ohne Brücke: | 470 mm |
| Drehspindeldrehzahl: | 70-1900 min-1 |
| Spindelbohrung: | 52 mm |
| Spindelaufnahme: | MK6 |
| Längsvorschub: | (16) 0,078-1,044 |
| Verfahrweg Längsschlitten: | 810 mm |
| Verfahrweg Querschlitten: | 190 mm |
| Verfahrweg Oberschlitten: | 88 mm |
| Pinolenweg: | 100 mm |
| Gewinde Metrisch in: | 0,45-10 mm |
| Gewinde Zoll: | 2,25-40 |
| max. Werkzeugaufnahme: | 20x20mm |
| Motordaten | |
| Motorleistung S1: | 1500 W |
| Motorleistung S6: | 2100 W |
| Spannung: | 400V |
| Gewicht | |
| Bruttogewicht: | 680 kg |
| Nettogewicht: | 630 kg |
| Versandmaße | |
| Breite: | 760 mm |
| Länge: | 1940 mm |
| Höhe: | 1520 mm |
